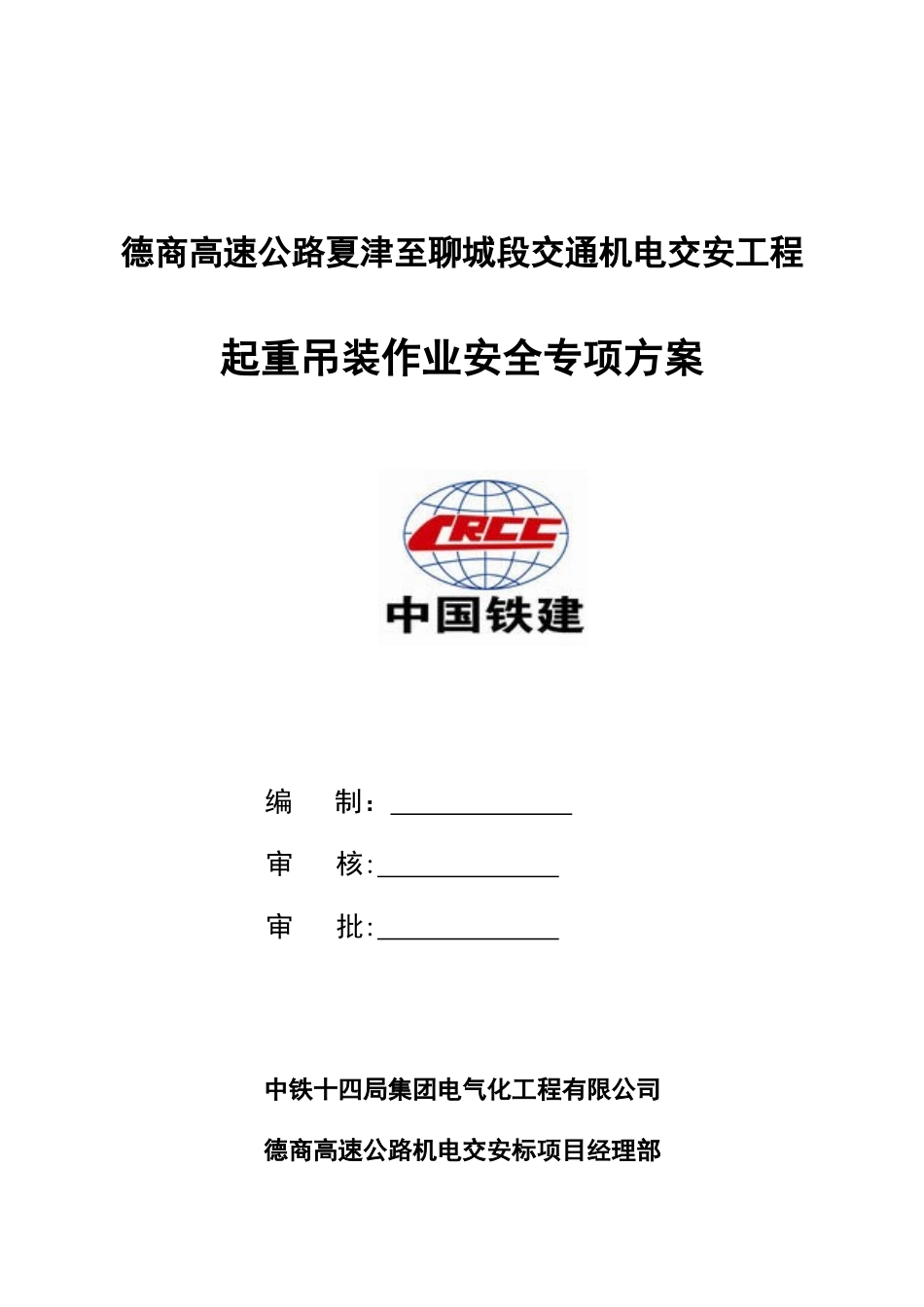

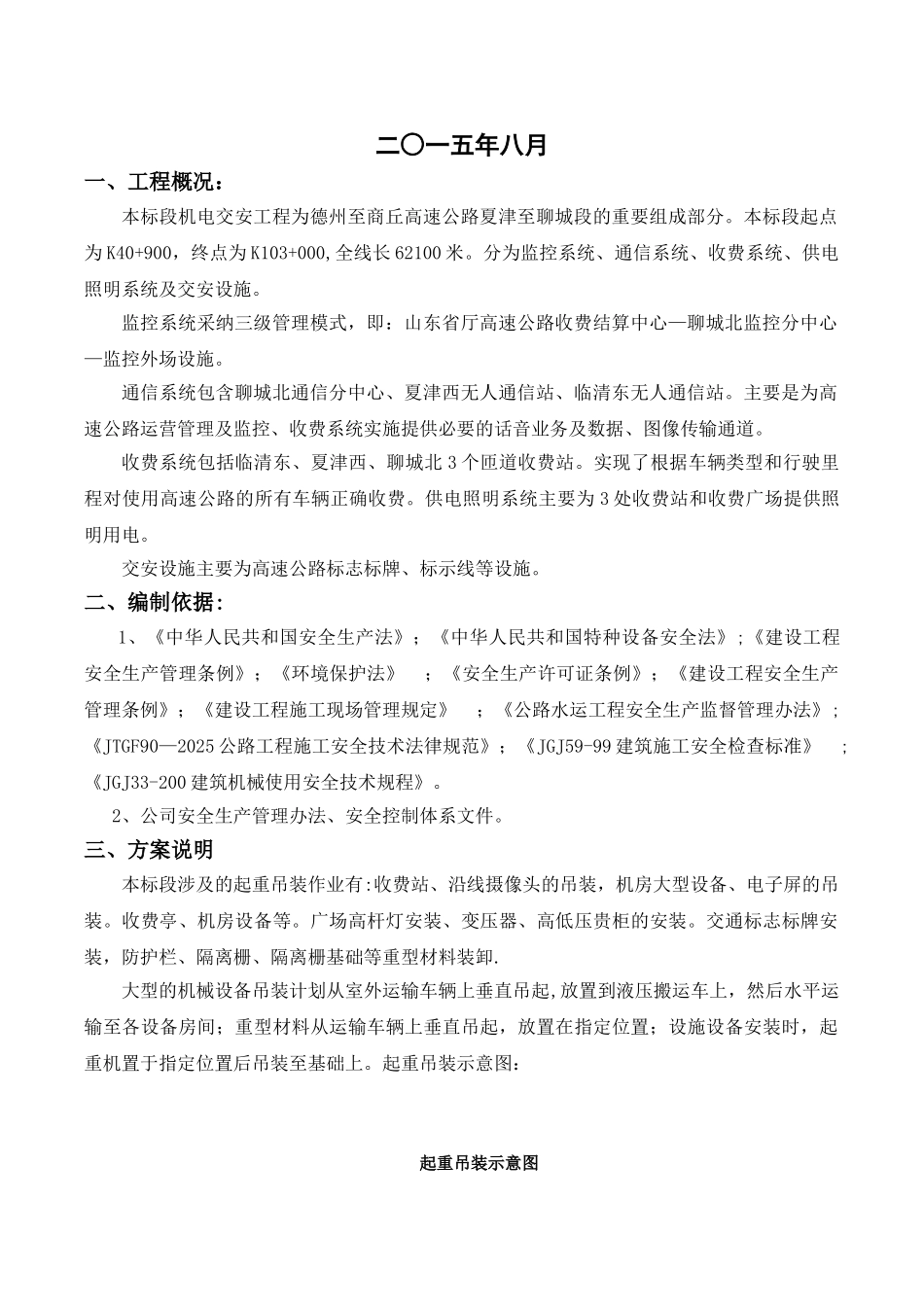

德商高速公路夏津至聊城段交通机电交安工程 起重吊装作业安全专项方案 编 制： 审 核: 审 批: 中铁十四局集团电气化工程有限公司德商高速公路机电交安标项目经理部二○一五年八月 一、工程概况：本标段机电交安工程为德州至商丘高速公路夏津至聊城段的重要组成部分。本标段起点为 K40+900，终点为 K103+000,全线长 62100 米。分为监控系统、通信系统、收费系统、供电照明系统及交安设施。监控系统采纳三级管理模式，即：山东省厅高速公路收费结算中心—聊城北监控分中心—监控外场设施。通信系统包含聊城北通信分中心、夏津西无人通信站、临清东无人通信站。主要是为高速公路运营管理及监控、收费系统实施提供必要的话音业务及数据、图像传输通道。收费系统包括临清东、夏津西、聊城北 3 个匝道收费站。实现了根据车辆类型和行驶里程对使用高速公路的所有车辆正确收费。供电照明系统主要为 3 处收费站和收费广场提供照明用电。交安设施主要为高速公路标志标牌、标示线等设施。二、编制依据:1、《中华人民共和国安全生产法》；《中华人民共和国特种设备安全法》;《建设工程安全生产管理条例》；《环境保护法》 ；《安全生产许可证条例》；《建设工程安全生产管理条例》；《建设工程施工现场管理规定》 ；《公路水运工程安全生产监督管理办法》;《JTGF90—2025 公路工程施工安全技术法律规范》；《JGJ59-99 建筑施工安全检查标准》 ;《JGJ33-200 建筑机械使用安全技术规程》。 2、公司安全生产管理办法、安全控制体系文件。 三、方案说明本标段涉及的起重吊装作业有:收费站、沿线摄像头的吊装，机房大型设备、电子屏的吊装。收费亭、机房设备等。广场高杆灯安装、变压器、高低压贵柜的安装。交通标志标牌安装，防护栏、隔离栅、隔离栅基础等重型材料装卸.大型的机械设备吊装计划从室外运输车辆上垂直吊起,放置到液压搬运车上，然后水平运输至各设备房间；重型材料从运输车辆上垂直吊起，放置在指定位置；设施设备安装时，起重机置于指定位置后吊装至基础上。起重吊装示意图：起重吊装示意图3.1 作业流程： 1、首先对设备运输通道进行清障，保证通道畅通；检查吊装用机具，材料齐全完好;在设备基础吊装顶部挂上 10 吨倒链，在机房内土建设备基础、场地内是否平整。 2、设备、材料到货后，在吊装前，检查设备型号是否正确；检查设备的吊耳是否符合吊装要求,尽量保证在不拆除包装箱的条件下直接吊装。 3、检查各岗位到岗...
