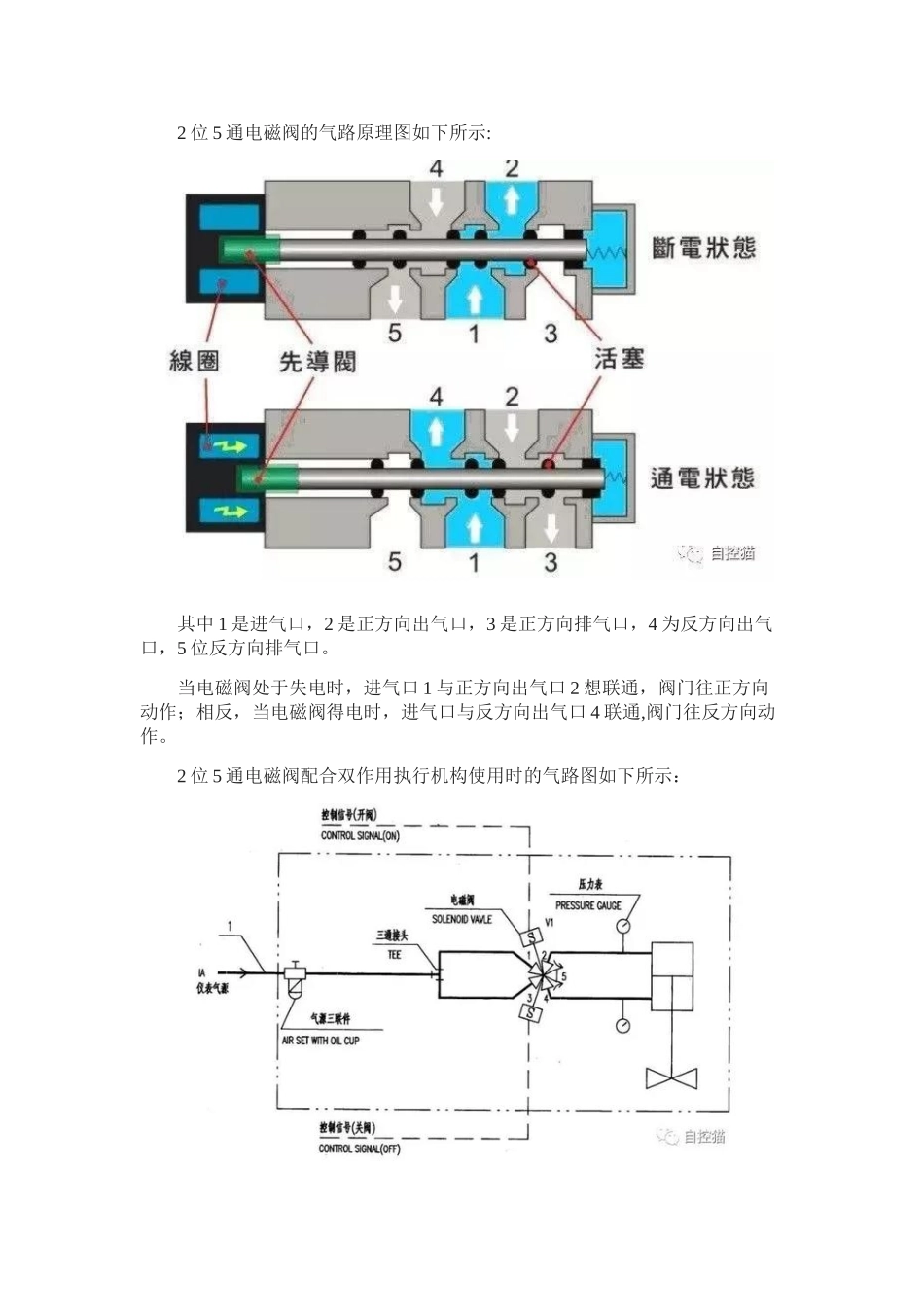

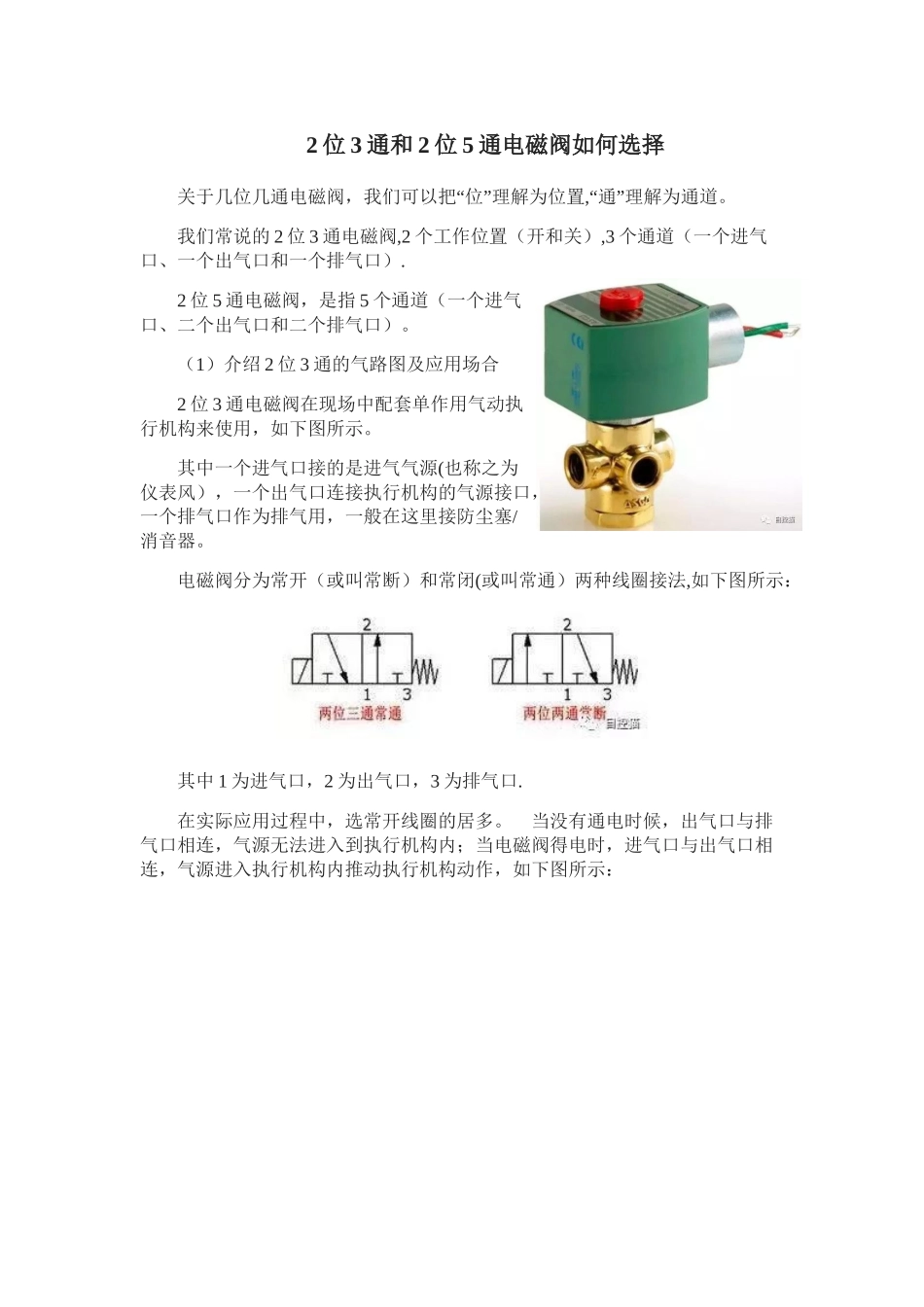

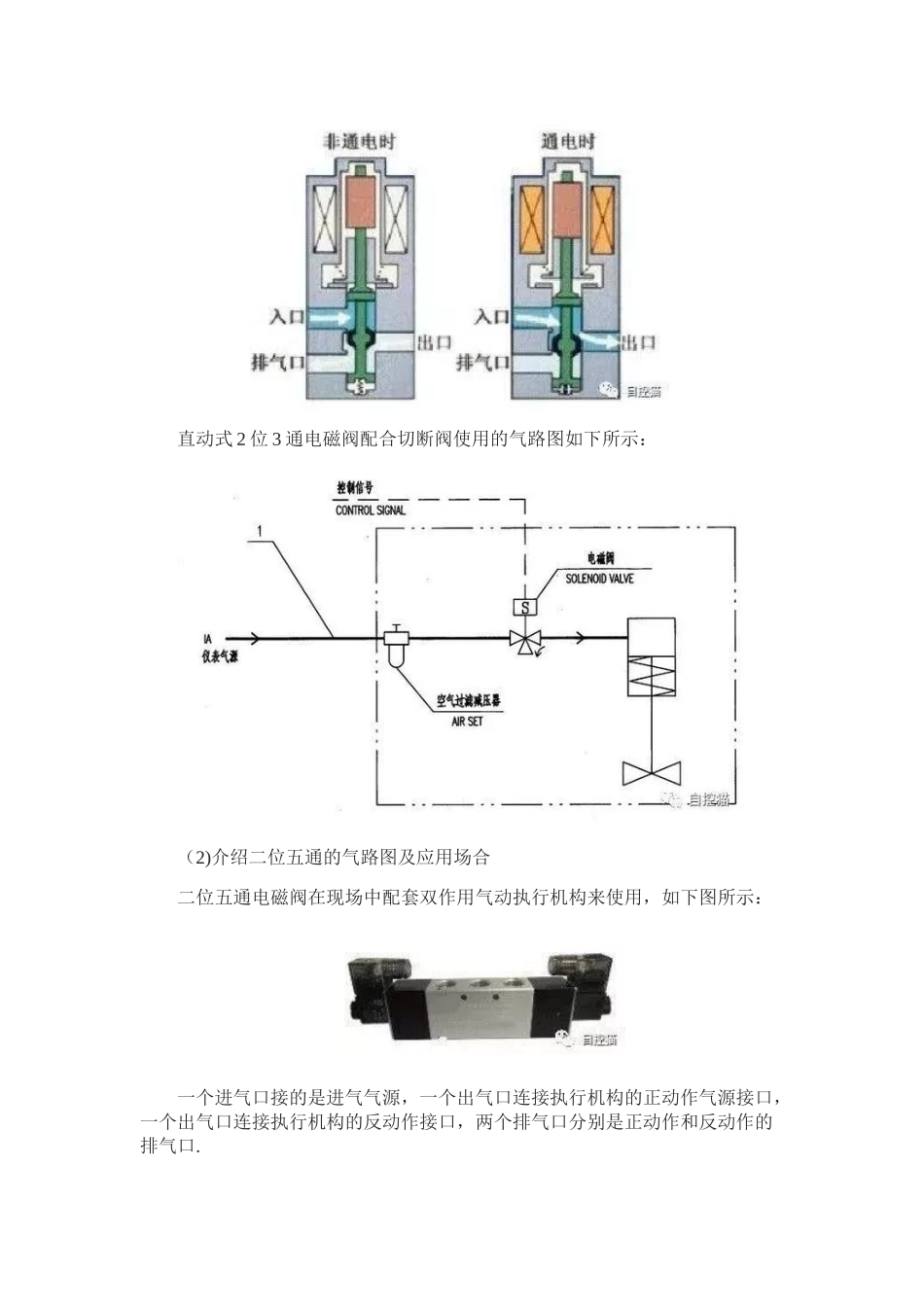

2 位 3 通和 2 位 5 通电磁阀如何选择关于几位几通电磁阀，我们可以把“位”理解为位置,“通”理解为通道。我们常说的 2 位 3 通电磁阀,2 个工作位置（开和关）,3 个通道（一个进气口、一个出气口和一个排气口）.2 位 5 通电磁阀，是指 5 个通道（一个进气口、二个出气口和二个排气口）。（1）介绍 2 位 3 通的气路图及应用场合2 位 3 通电磁阀在现场中配套单作用气动执行机构来使用，如下图所示。其中一个进气口接的是进气气源(也称之为仪表风），一个出气口连接执行机构的气源接口，一个排气口作为排气用，一般在这里接防尘塞/消音器。电磁阀分为常开（或叫常断）和常闭(或叫常通）两种线圈接法,如下图所示：其中 1 为进气口，2 为出气口，3 为排气口.在实际应用过程中，选常开线圈的居多。 当没有通电时候，出气口与排气口相连，气源无法进入到执行机构内；当电磁阀得电时，进气口与出气口相连，气源进入执行机构内推动执行机构动作，如下图所示：直动式 2 位 3 通电磁阀配合切断阀使用的气路图如下所示：（2)介绍二位五通的气路图及应用场合二位五通电磁阀在现场中配套双作用气动执行机构来使用，如下图所示：一个进气口接的是进气气源，一个出气口连接执行机构的正动作气源接口，一个出气口连接执行机构的反动作接口，两个排气口分别是正动作和反动作的排气口.2 位 5 通电磁阀的气路原理图如下所示:其中 1 是进气口，2 是正方向出气口，3 是正方向排气口，4 为反方向出气口，5 位反方向排气口。当电磁阀处于失电时，进气口 1 与正方向出气口 2 想联通，阀门往正方向动作；相反，当电磁阀得电时，进气口与反方向出气口 4 联通,阀门往反方向动作。2 位 5 通电磁阀配合双作用执行机构使用时的气路图如下所示：注意的是,2 位 5 通电磁阀有 2 个线圈，供电的时候需要配两路电源线.
