985T典型保护调试指导书

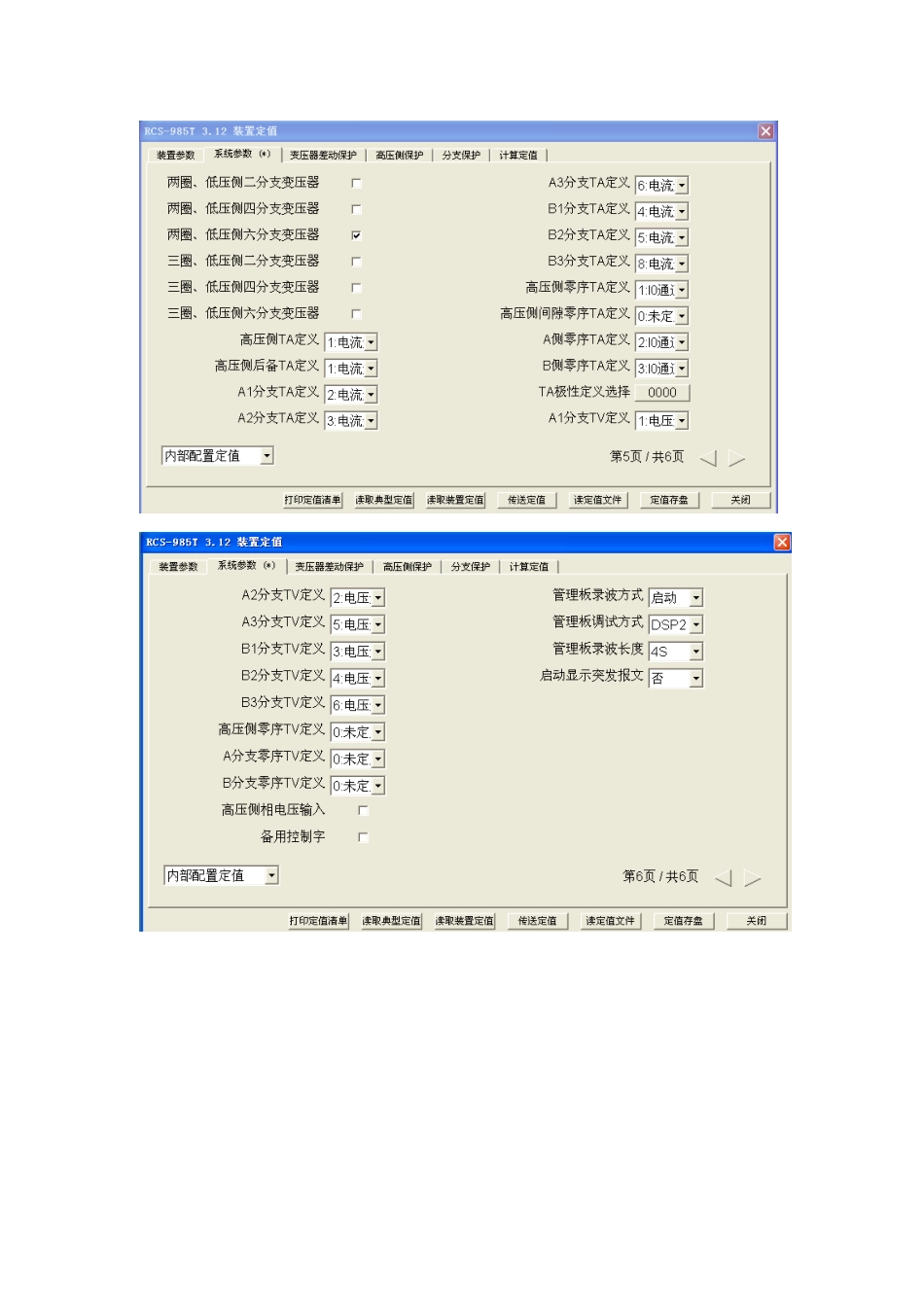

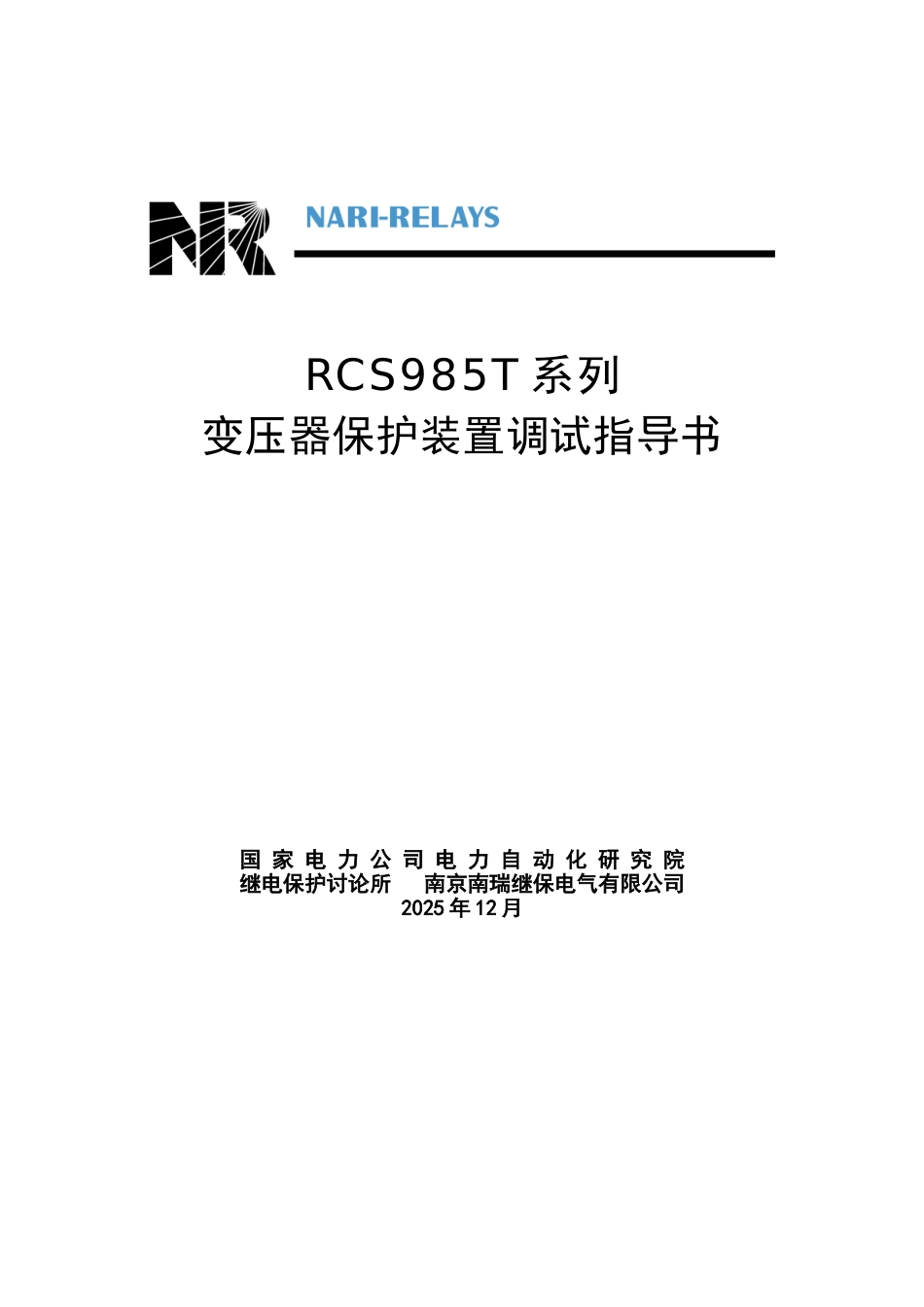

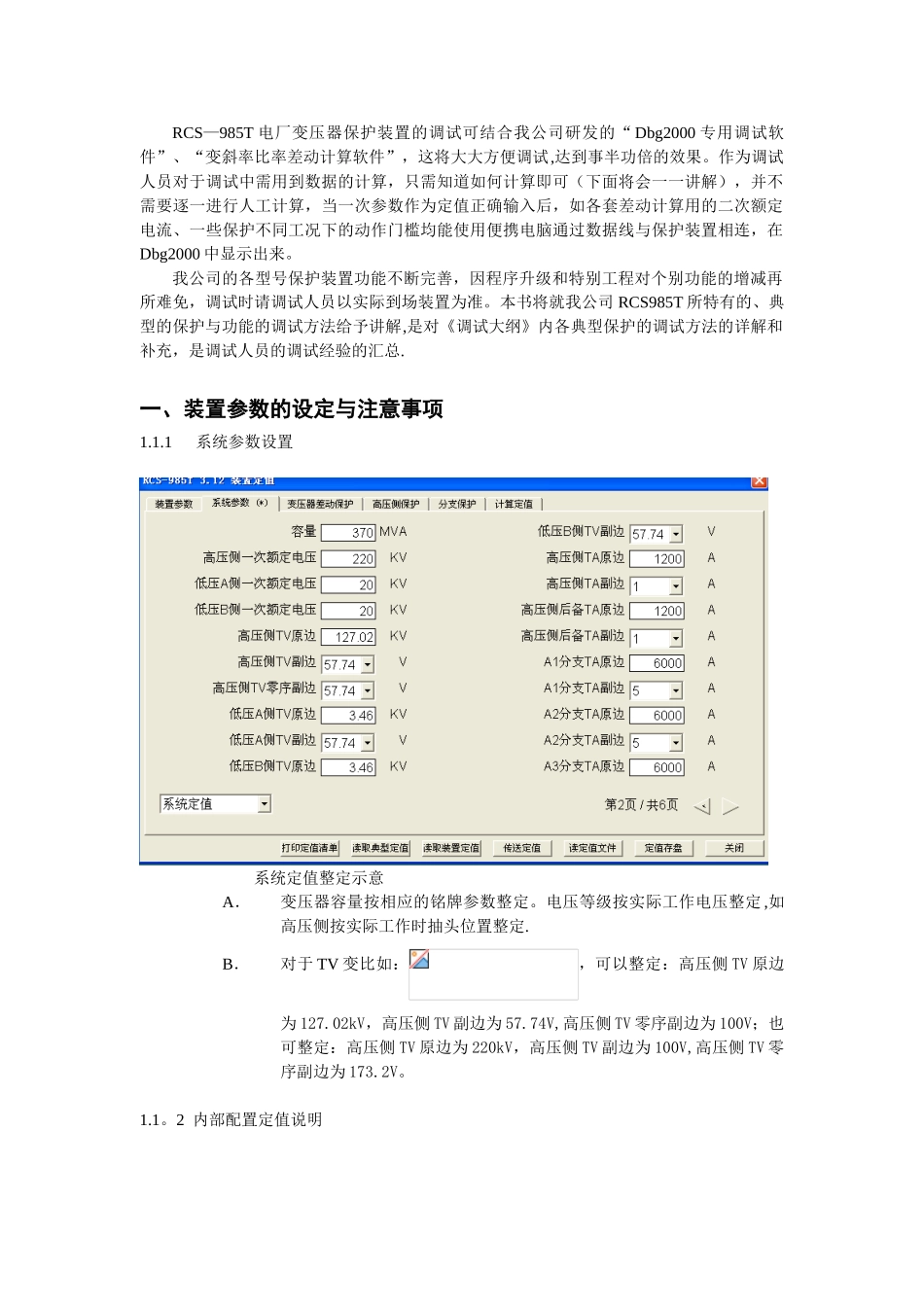

RCS985T 系列变压器保护装置调试指导书国 家 电 力 公 司 电 力 自 动 化 研 究 院继电保护讨论所 南京南瑞继保电气有限公司2025 年 12 月RCS—985T 电厂变压器保护装置的调试可结合我公司研发的“ Dbg2000 专用调试软件”、“变斜率比率差动计算软件”，这将大大方便调试,达到事半功倍的效果。作为调试人员对于调试中需用到数据的计算，只需知道如何计算即可（下面将会一一讲解），并不需要逐一进行人工计算，当一次参数作为定值正确输入后，如各套差动计算用的二次额定电流、一些保护不同工况下的动作门槛均能使用便携电脑通过数据线与保护装置相连，在Dbg2000 中显示出来。我公司的各型号保护装置功能不断完善，因程序升级和特别工程对个别功能的增减再所难免，调试时请调试人员以实际到场装置为准。本书将就我公司 RCS985T 所特有的、典型的保护与功能的调试方法给予讲解,是对《调试大纲》内各典型保护的调试方法的详解和补充，是调试人员的调试经验的汇总.一、装置参数的设定与注意事项1.1.1系统参数设置 系统定值整定示意A．变压器容量按相应的铭牌参数整定。电压等级按实际工作电压整定 ,如高压侧按实际工作时抽头位置整定.B．对于 TV 变比如：，可以整定：高压侧 TV 原边为 127.02kV，高压侧 TV 副边为 57.74V,高压侧 TV 零序副边为 100V；也可整定：高压侧 TV 原边为 220kV，高压侧 TV 副边为 100V,高压侧 TV 零序副边为 173.2V。1.1。2 内部配置定值说明 内部配置定值示意A． 电流通道定义根据出厂图纸说明定义，一般图纸上会注明使用的通道号，但是假如根据图纸标注整定做试验时发现电流或者电压不对时，可能是设计员没有把图纸上的通道号标注对，此时只需根据图纸的接线端子再自己对比说明书查找通道号整定正确即可。比如 8B2、8B4、8B6 三相电流通道，查看说明书可以知道此三相电流为通道 1。假如有某个电流通道现场没有用到，可以整定为“0 未定义”,千万不要随意整定！B．一般现场变压器为三圈(或者两圈），但是低压侧一般有 4～6 个分支，这些分支一般分为两组，假如变压器是三圈则低压侧是两圈，一般一组接变压器的一个绕组，假如变压器是两圈，则低压侧只有一个绕组,此时一般是在低压侧分成两段小母线,两组低压工作分支分别接在两个小母线上。对于低压侧的这些分支的叫法，不同的电厂叫法一般不一样，但是基本上都是从叫法名字上就很容易分成两组，比如一组叫 1A、1B、...
