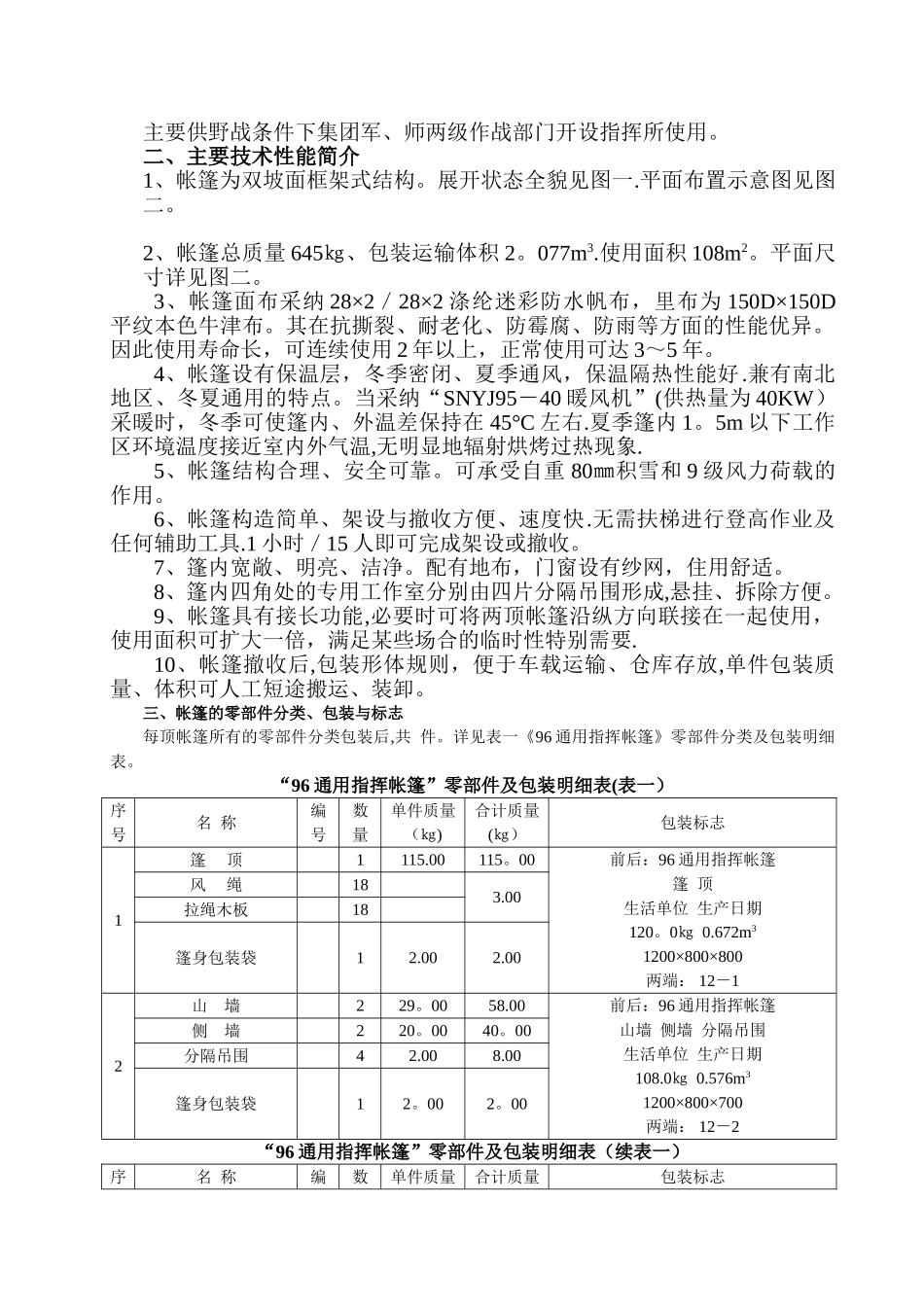

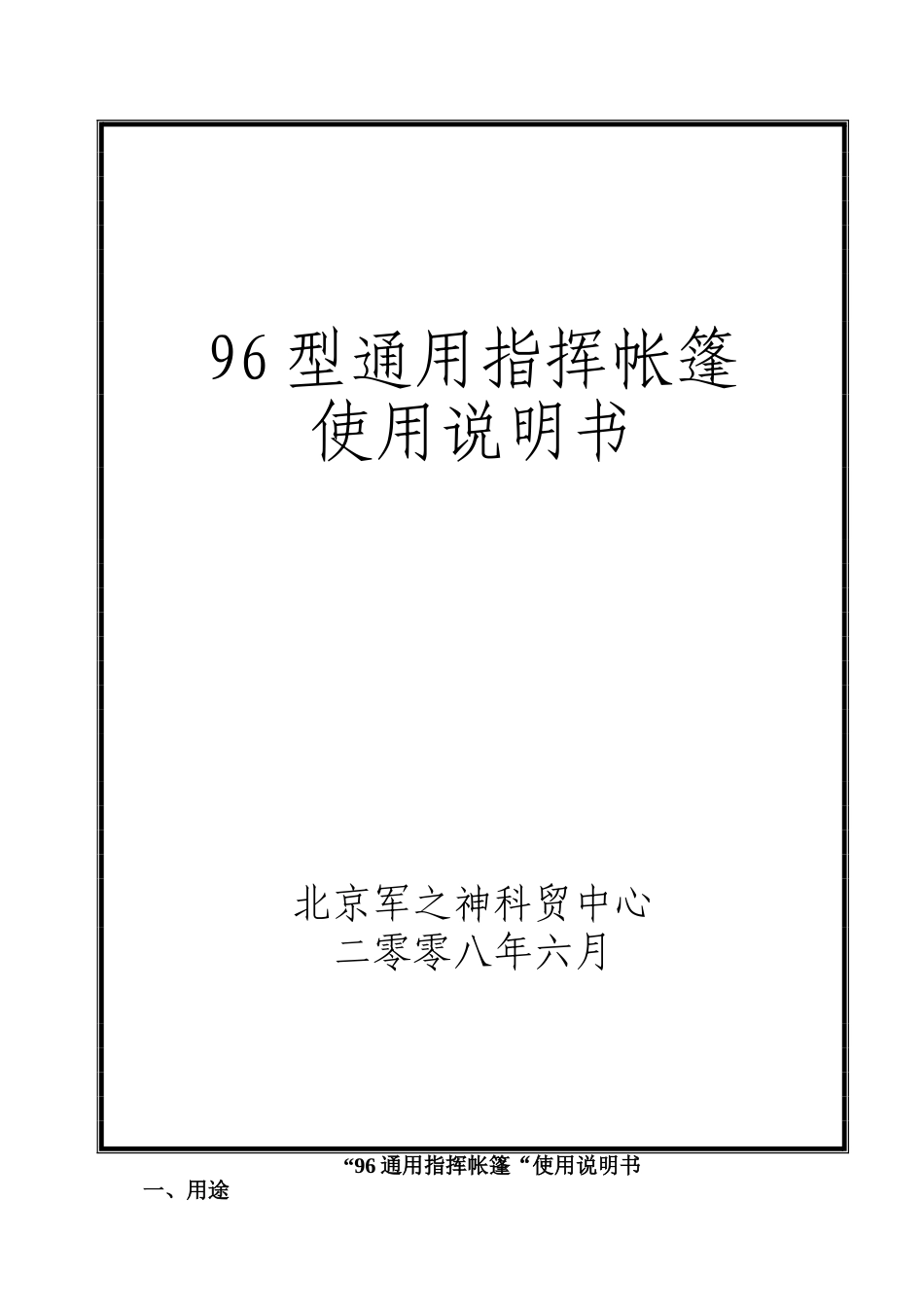

96 型通用指挥帐篷使用说明书北京军之神科贸中心二零零八年六月 “96 通用指挥帐篷“使用说明书一、用途主要供野战条件下集团军、师两级作战部门开设指挥所使用。二、主要技术性能简介1、帐篷为双坡面框架式结构。展开状态全貌见图一.平面布置示意图见图二。2、帐篷总质量 645㎏、包装运输体积 2。077m3.使用面积 108m2。平面尺寸详见图二。3、帐篷面布采纳 28×2／28×2 涤纶迷彩防水帆布，里布为 150D×150D平纹本色牛津布。其在抗撕裂、耐老化、防霉腐、防雨等方面的性能优异。因此使用寿命长，可连续使用 2 年以上，正常使用可达 3～5 年。4、帐篷设有保温层，冬季密闭、夏季通风，保温隔热性能好.兼有南北地区、冬夏通用的特点。当采纳“SNYJ95－40 暖风机”(供热量为 40KW）采暖时，冬季可使篷内、外温差保持在 45°C 左右.夏季篷内 1。5m 以下工作区环境温度接近室内外气温,无明显地辐射烘烤过热现象.5、帐篷结构合理、安全可靠。可承受自重 80㎜积雪和 9 级风力荷载的作用。6、帐篷构造简单、架设与撤收方便、速度快.无需扶梯进行登高作业及任何辅助工具.1 小时／15 人即可完成架设或撤收。7、篷内宽敞、明亮、洁净。配有地布，门窗设有纱网，住用舒适。8、篷内四角处的专用工作室分别由四片分隔吊围形成,悬挂、拆除方便。9、帐篷具有接长功能,必要时可将两顶帐篷沿纵方向联接在一起使用，使用面积可扩大一倍，满足某些场合的临时性特别需要.10、帐篷撤收后,包装形体规则，便于车载运输、仓库存放,单件包装质量、体积可人工短途搬运、装卸。三、帐篷的零部件分类、包装与标志每顶帐篷所有的零部件分类包装后,共 件。详见表一《96 通用指挥帐篷》零部件分类及包装明细表。“96 通用指挥帐篷”零部件及包装明细表(表一）序号名 称编号数量单件质量（㎏)合计质量(㎏）包装标志1篷 顶1115.00115。00前后：96 通用指挥帐篷篷 顶生活单位 生产日期120。0㎏ 0.672m31200×800×800两端： 12－1风 绳183.00拉绳木板18篷身包装袋12.002.002山 墙229。0058.00前后：96 通用指挥帐篷山墙 侧墙 分隔吊围生活单位 生产日期108.0㎏ 0.576m31200×800×700两端： 12－2侧 墙220。0040。00分隔吊围42.008.00篷身包装袋12。002。00“96 通用指挥帐篷”零部件及包装明细表（续表一）序名 称编数单件质量合计质量包装标志号号量（㎏)（㎏）3地 布168.5068。50前后：96 通用指挥帐篷地布 地桩 窗板生活单位 ...
