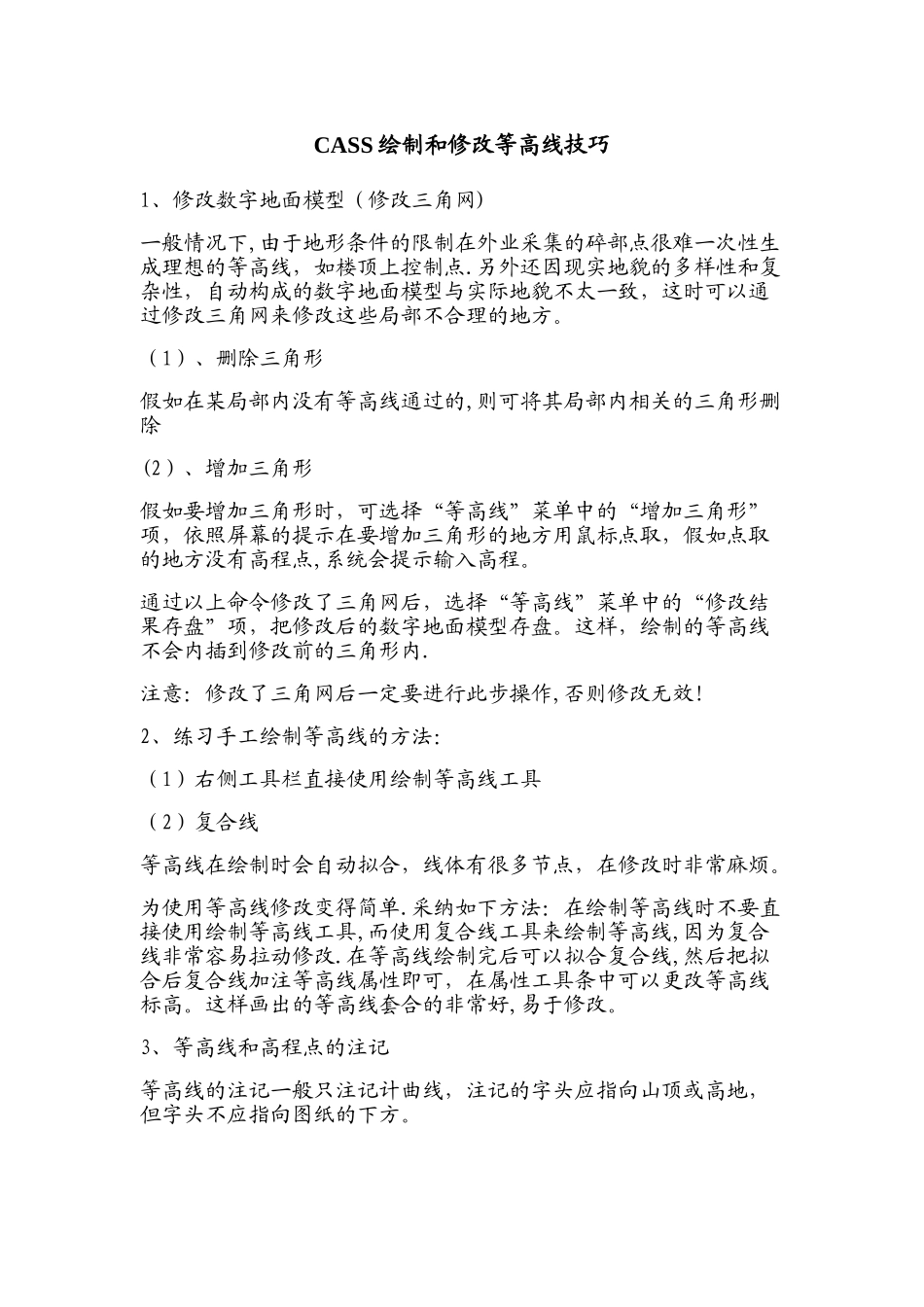

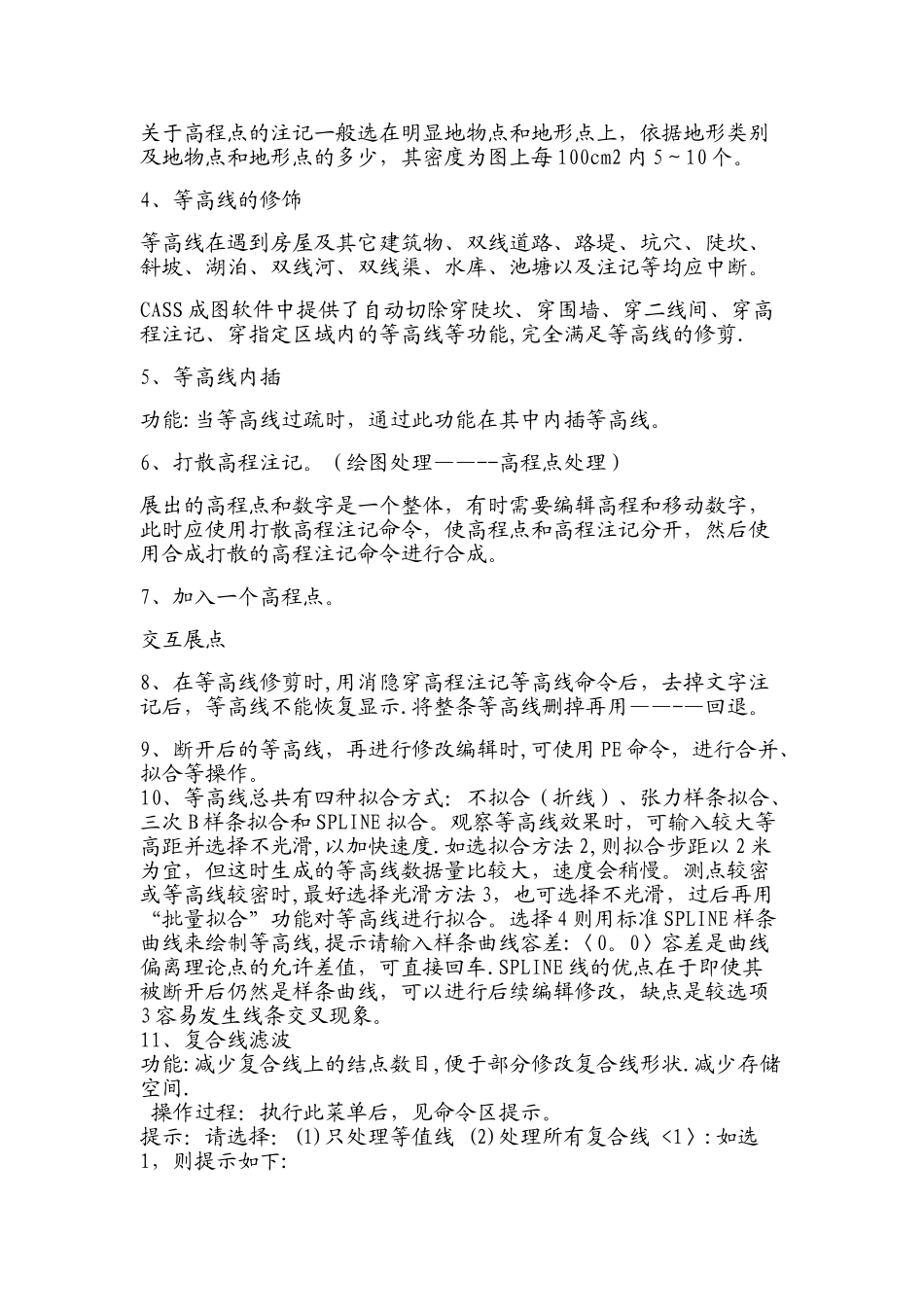

CASS 绘制和修改等高线技巧1、修改数字地面模型（修改三角网)一般情况下,由于地形条件的限制在外业采集的碎部点很难一次性生成理想的等高线，如楼顶上控制点.另外还因现实地貌的多样性和复杂性，自动构成的数字地面模型与实际地貌不太一致，这时可以通过修改三角网来修改这些局部不合理的地方。（1）、删除三角形假如在某局部内没有等高线通过的,则可将其局部内相关的三角形删除(2）、增加三角形假如要增加三角形时，可选择“等高线”菜单中的“增加三角形”项，依照屏幕的提示在要增加三角形的地方用鼠标点取，假如点取的地方没有高程点,系统会提示输入高程。通过以上命令修改了三角网后，选择“等高线”菜单中的“修改结果存盘”项，把修改后的数字地面模型存盘。这样，绘制的等高线不会内插到修改前的三角形内.注意：修改了三角网后一定要进行此步操作,否则修改无效！2、练习手工绘制等高线的方法：（1）右侧工具栏直接使用绘制等高线工具（2）复合线等高线在绘制时会自动拟合，线体有很多节点，在修改时非常麻烦。为使用等高线修改变得简单.采纳如下方法：在绘制等高线时不要直接使用绘制等高线工具,而使用复合线工具来绘制等高线,因为复合线非常容易拉动修改.在等高线绘制完后可以拟合复合线,然后把拟合后复合线加注等高线属性即可，在属性工具条中可以更改等高线标高。这样画出的等高线套合的非常好,易于修改。3、等高线和高程点的注记等高线的注记一般只注记计曲线，注记的字头应指向山顶或高地，但字头不应指向图纸的下方。关于高程点的注记一般选在明显地物点和地形点上，依据地形类别及地物点和地形点的多少，其密度为图上每 100cm2 内 5～10 个。4、等高线的修饰等高线在遇到房屋及其它建筑物、双线道路、路堤、坑穴、陡坎、斜坡、湖泊、双线河、双线渠、水库、池塘以及注记等均应中断。CASS 成图软件中提供了自动切除穿陡坎、穿围墙、穿二线间、穿高程注记、穿指定区域内的等高线等功能,完全满足等高线的修剪.5、等高线内插功能:当等高线过疏时，通过此功能在其中内插等高线。6、打散高程注记。（绘图处理——--高程点处理）展出的高程点和数字是一个整体，有时需要编辑高程和移动数字，此时应使用打散高程注记命令，使高程点和高程注记分开，然后使用合成打散的高程注记命令进行合成。7、加入一个高程点。交互展点8、在等高线修剪时,用消隐穿高程注记等高线命令后，去掉文字注记后，等高线不能恢复显示.将整条等高线删掉再用—...
