FANUC-0i-MD-程式传输操作手册

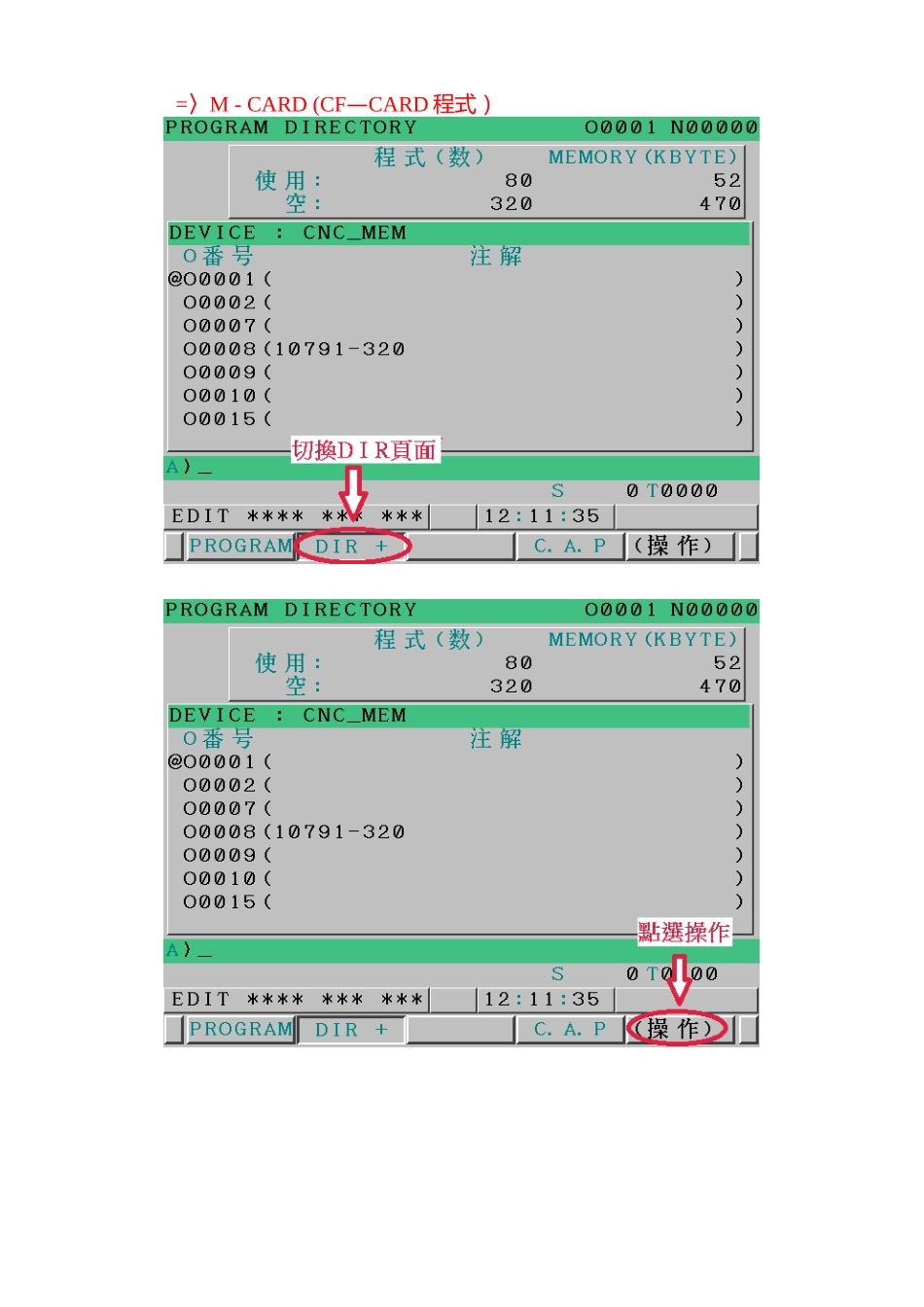

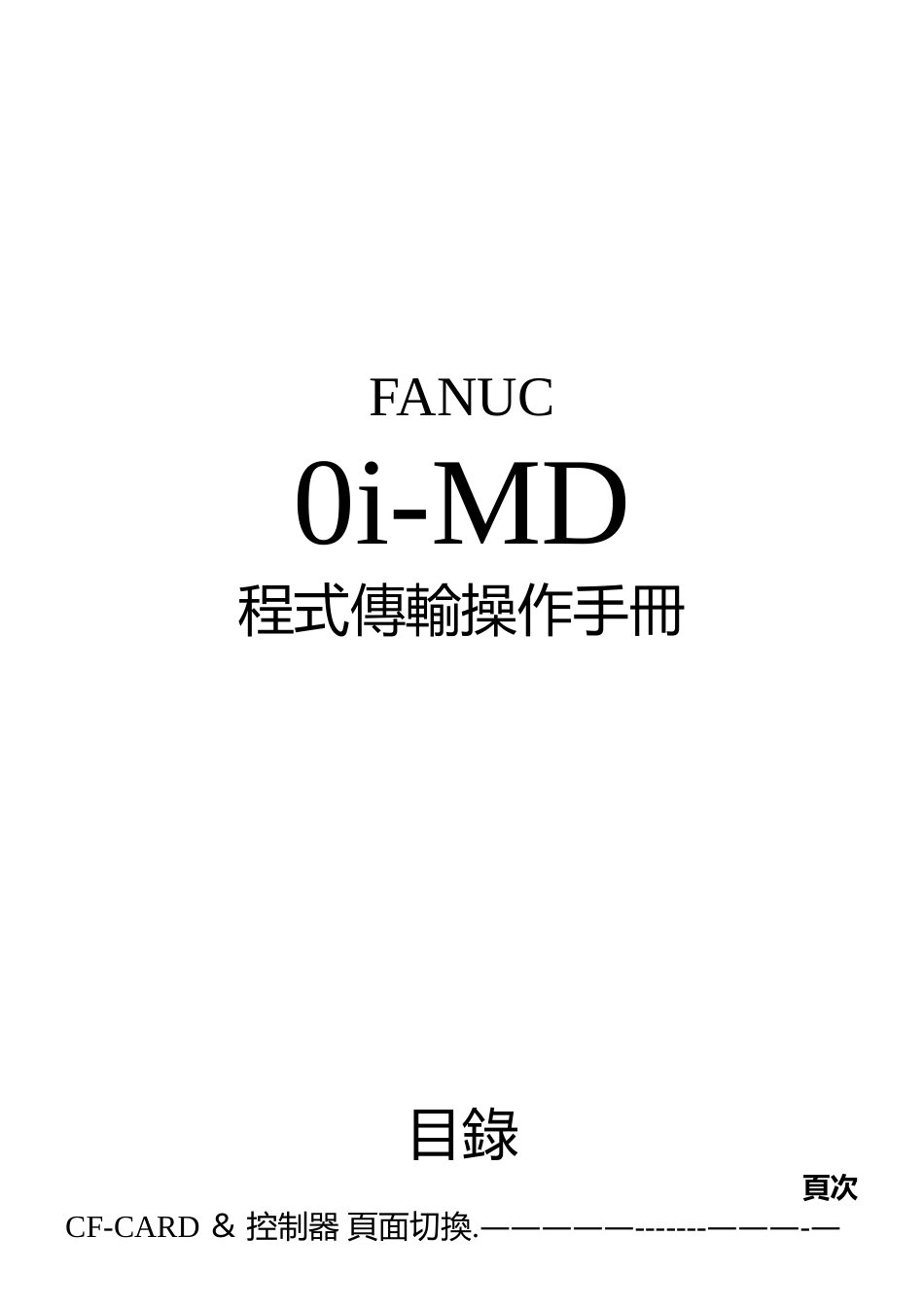

FANUC0i-MD程式傳輸操作手冊目錄頁次CF-CARD ＆ 控制器 頁面切換.—————-------———-———-———--—--—-— 2CF-CARD 程式傳輸。—---———--—----—-————-—---—---——---——-——-—-——— 6CNC 控制器程式傳輸至 CF—CARD --——-———-—--——---—-———---- 9程式段落複製貼上。-----————--——---—--—---———-—-——-————-——----—-—— 12CF—CARD 程式(邊傳邊做）--—--—-——--—-—————-—--————---——---——— 16從 CNC 控制器程式切換至 CF-CARD 程式頁 步驟操作模式切換至”程式編輯”=〉按鍵"PROM"切換到”D I R”畫面=>點選”操作"=〉按”+”下一頁=〉點選 DEVICE=>CNCMEM (CNC 控制器內部程式） =〉M - CARD (CF—CARD 程式 ）CF-CARD 程式傳輸(至控制器)操作步驟在 CF-CARD 位置=〉點選”操作"=〉選"F 讀取”=〉按”+"下一頁=>輸入程式番號=>執行=>回到 CNC 控制器確認程式傳輸無誤以程式名稱"80125ML"為例CNC 控制器程式傳輸（至 CF-CARD)操作步驟在 CNC 控制器位置=〉點選"操作"=>選”F 寫入"=〉按”+”下一頁=>輸入程式番號=>EXEC(執行)=>回到 CF—CARD 確認程式傳輸無誤以 O0007 為例程式段落複製貼上操作說明程式 O0002 為例=>操作=〉"+"下一頁=〉選択選択後按→或↓（按鍵區），由游標位置後反白至欲複製位置後可點複製或 CUT(剪下)選擇 ~BTTM 為游標至最後全部返白在"操作”後點選 SELECTA 為程式全部返白0i-MC 複製貼上步驟為程式複製至 O0000 後再貼上至欲貼上程式位置0i—MD 複製貼上步驟為程式欲複製之段落複製後皆可在欲貼上之位置直接貼上（如圖)以 O0010 為例點選”貼"既可貼上複製之程式程式邊傳邊做操作方法模式選擇切換至”程式傳輸”=>再按 PROG 到 DIR+程式一覽表=>點選"操作"=〉按"+”下一頁=>選 M-CARD=>"+"下一頁=>”更新”重新整理=>輸入程式番號=>按”DNC”=>確認程式無誤後=>按 CYCLE START 程式執行程式一覽表到 DIR+程式一覽表頁面點選操作按"+”下一頁選擇 M—CARD 進入 CF-CARD 位置按"+"下一頁點選”更新”重新整理畫面輸入欲加工的番號（如圖以 O9001 為例） 確認後再按 DNC按 DNC 後 上方確認是否是所選擇的程式名稱確認無誤後 按 CYCLE SYART 執行程式
