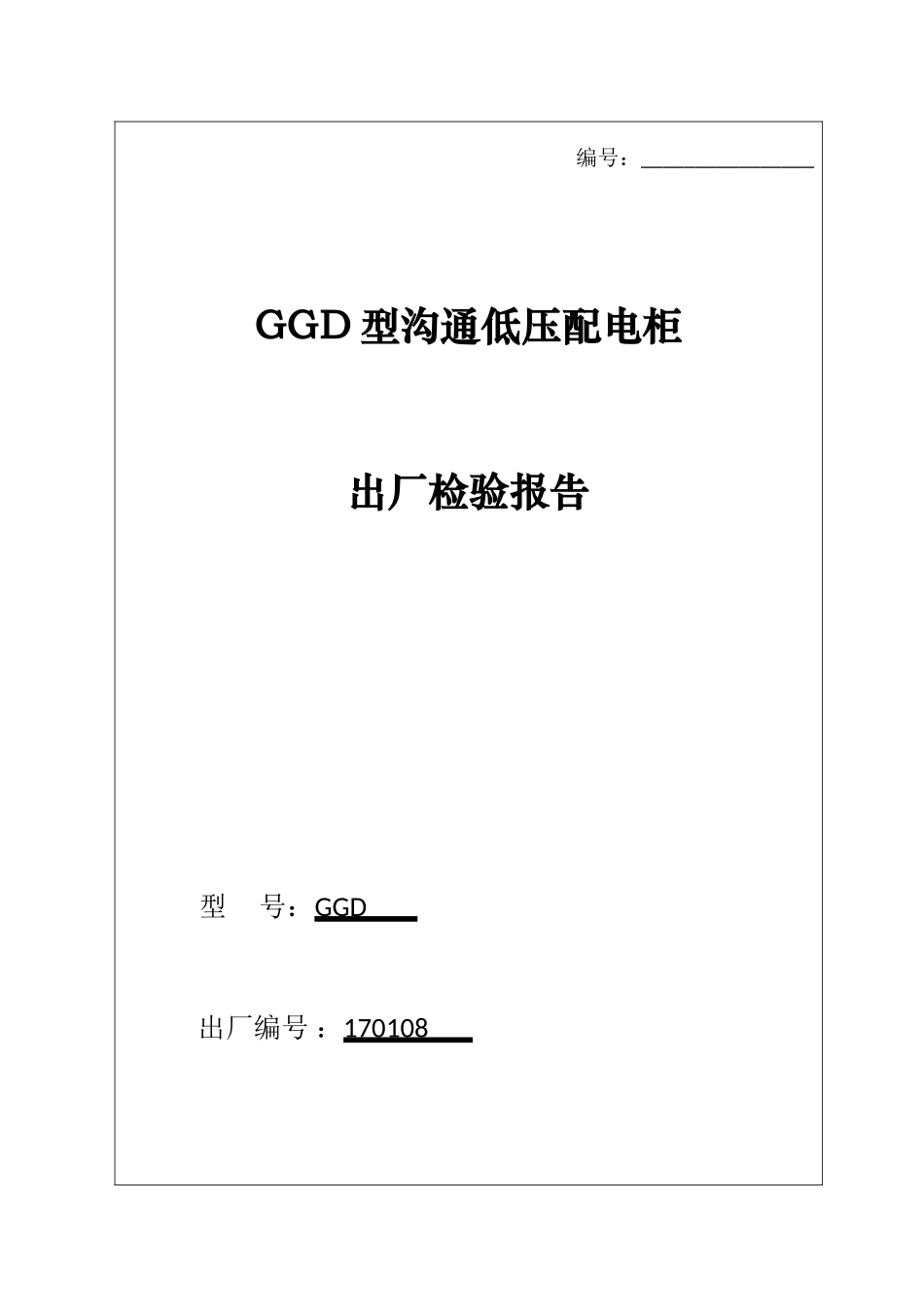

GGD配电柜出厂检验报告

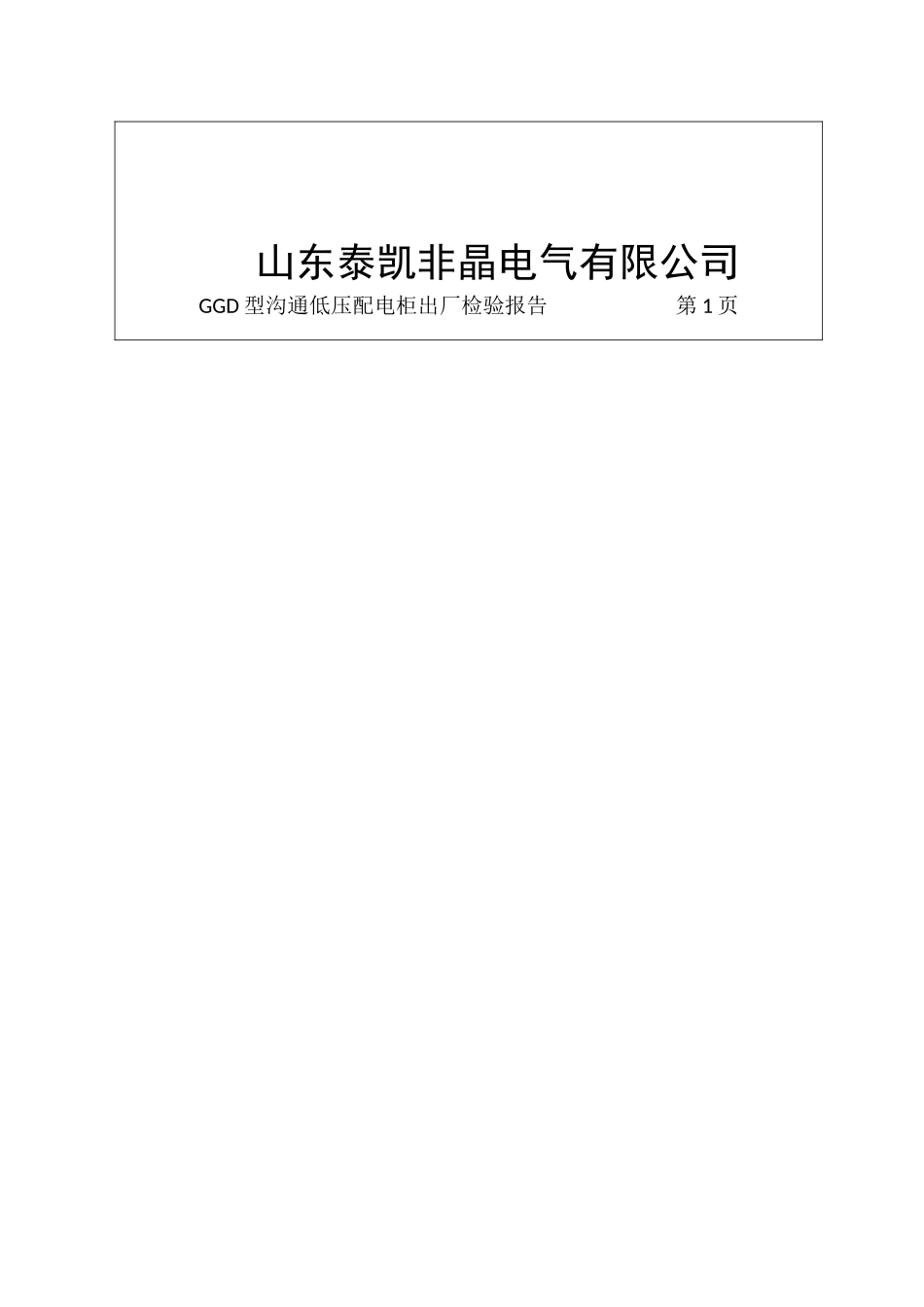

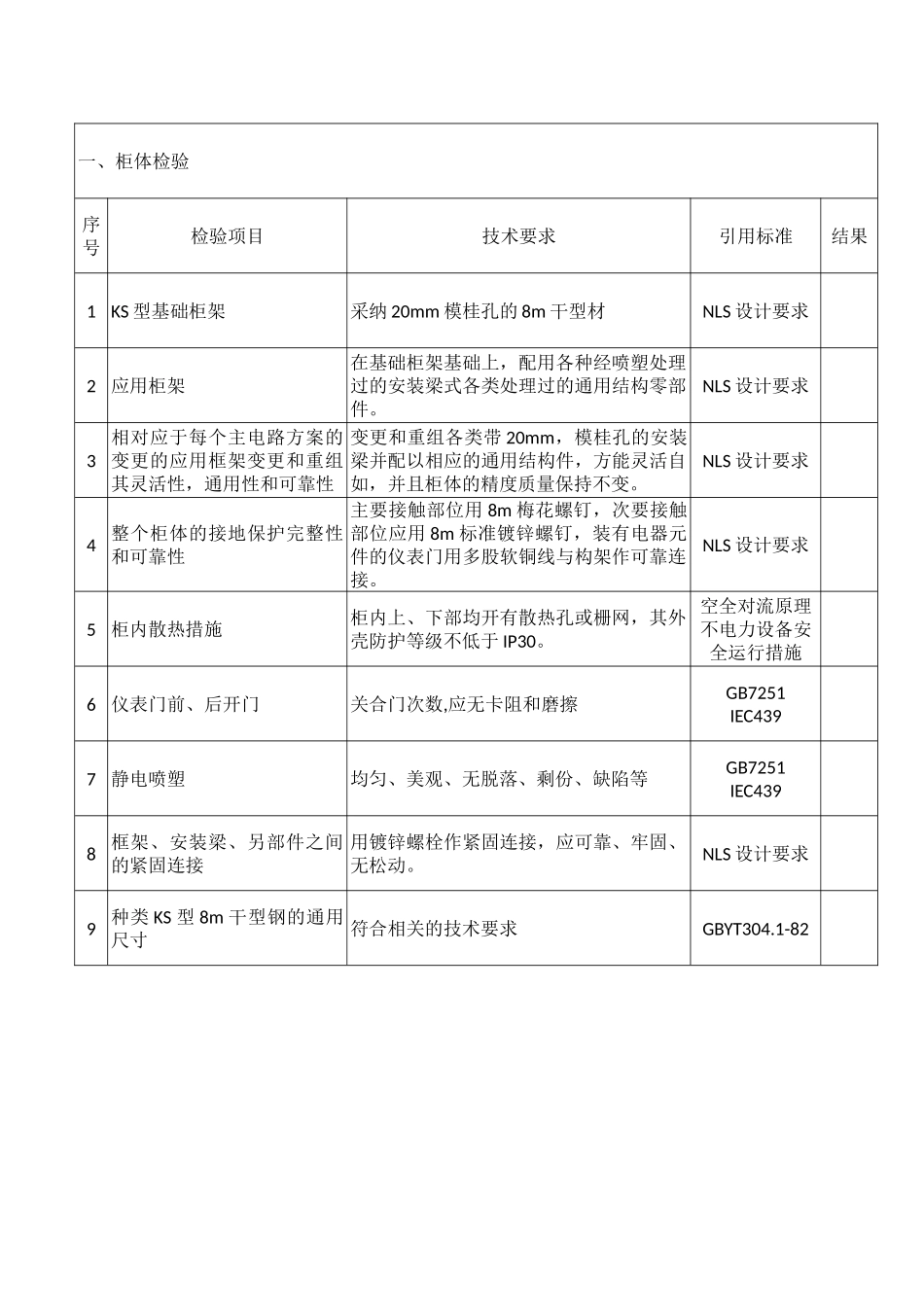

编号：________________GGD 型沟通低压配电柜出厂检验报告 型 号：GGD 出厂编号 ：170108 山东泰凯非晶电气有限公司GGD 型沟通低压配电柜出厂检验报告 第 1 页一、柜体检验序号检验项目技术要求引用标准结果1 KS 型基础柜架采纳 20mm 模桂孔的 8m 干型材NLS 设计要求2 应用柜架在基础柜架基础上，配用各种经喷塑处理过的安装梁式各类处理过的通用结构零部件。NLS 设计要求3相对应于每个主电路方案的变更的应用框架变更和重组其灵活性，通用性和可靠性变更和重组各类带 20mm，模桂孔的安装梁并配以相应的通用结构件，方能灵活自如，并且柜体的精度质量保持不变。NLS 设计要求4 整个柜体的接地保护完整性和可靠性主要接触部位用 8m 梅花螺钉，次要接触部位应用 8m 标准镀锌螺钉，装有电器元件的仪表门用多股软铜线与构架作可靠连接。NLS 设计要求5 柜内散热措施柜内上、下部均开有散热孔或栅网，其外壳防护等级不低于 IP30。空全对流原理不电力设备安全运行措施6 仪表门前、后开门关合门次数,应无卡阻和磨擦GB7251IEC4397 静电喷塑均匀、美观、无脱落、剩份、缺陷等GB7251IEC4398 框架、安装梁、另部件之间的紧固连接用镀锌螺栓作紧固连接，应可靠、牢固、无松动。NLS 设计要求9 种类 KS 型 8m 干型钢的通用尺寸符合相关的技术要求GBYT304.1-8210 各类 KS 型 8m 干型钢外观表面裂纹、行刺,无破坏性压痕及严重锈蚀。GBYT304。1-8211 顶盖板及底部板的可拆性装拆应灵活、方便以满足用户进、出线的特别要求，且底板上应有数个 ф80 的高步落孔.NLS 设计要求GGD 型沟通低压配电柜出厂检验报告 第 2 页二、装配检验序号检验项目技术要求引用标准结果1 电器元件安装合理、法律规范、元件有足够的爬电柜安、电器距离符合要求，元件有合格证,使用说明书，检验报告，质量可靠、有保证。GB7251IEC439Q/OCK11-20012 母线外观及接触性母排表面应无明显锤底，刮伤、母线搭接面应平整，用 0.5mm 塞干、塞入深度不大于 5mm.GB7251IEC439Q/OCK11-20013 相应排列从设备正面观察，相应 A 相、B 相、C 相，垂直排列上、中、下,水平排列左、中、右，前后排列远、中、近.GB7251IEC439Q/OCK11-20014 主回路电气距离不小于 10mmGB7251IEC4395 主回路爬电距离不小于 12mmGB7251IEC4396 二次回路爬电距离不小于 6mmGB7251IEC4397 二次回路电气距离不小于 5mmGB7251IEC4398 二次配线工艺走线槽槽平竖直,...
