LTE-MIMO-模式的学习理解

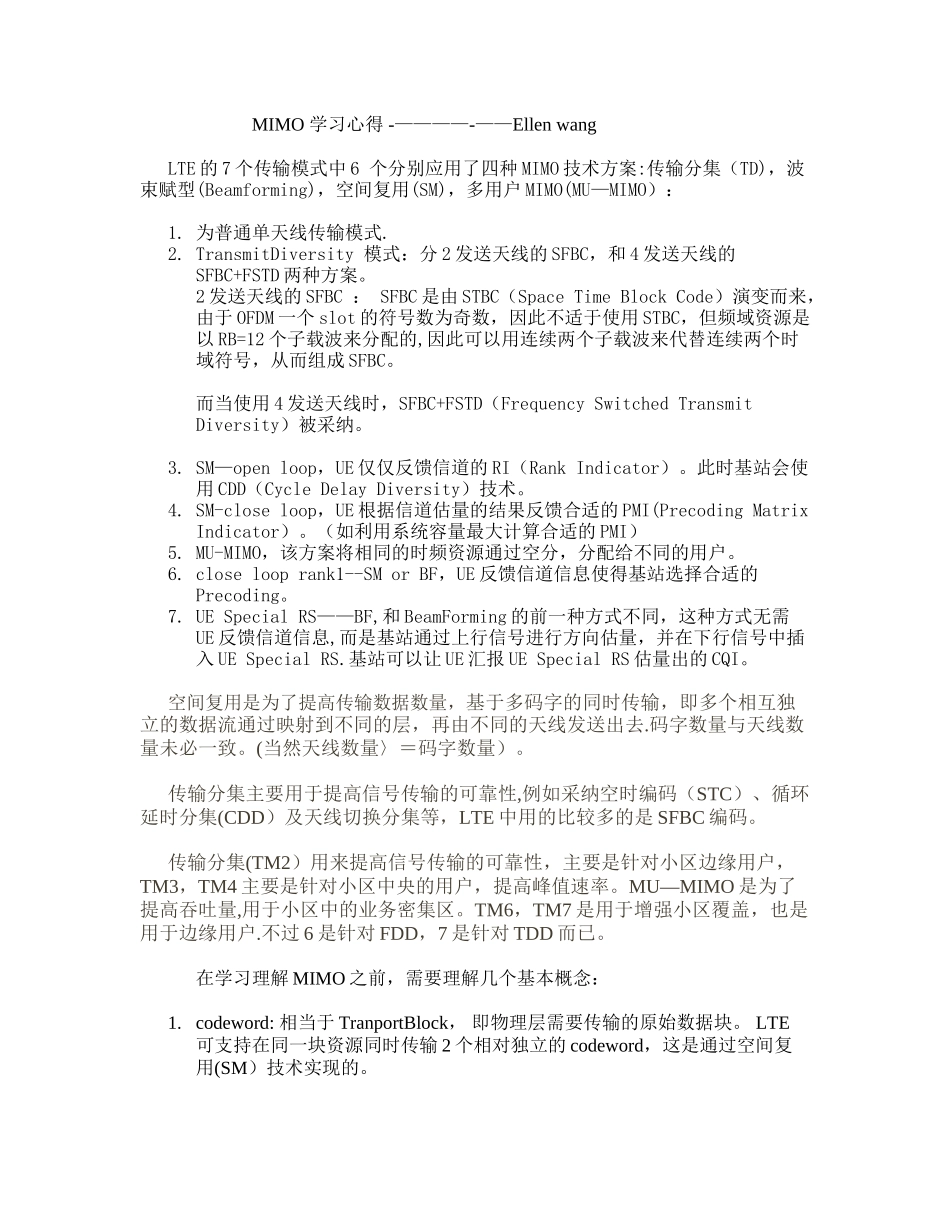

MIMO 学习心得 -————-——Ellen wangLTE 的 7 个传输模式中 6 个分别应用了四种 MIMO 技术方案:传输分集（TD)，波束赋型(Beamforming)，空间复用(SM)，多用户 MIMO(MU—MIMO）：1. 为普通单天线传输模式. 2. TransmitDiversity 模式：分 2 发送天线的 SFBC，和 4 发送天线的SFBC+FSTD 两种方案。2 发送天线的 SFBC ： SFBC 是由 STBC（Space Time Block Code）演变而来，由于 OFDM 一个 slot 的符号数为奇数，因此不适于使用 STBC，但频域资源是以 RB=12 个子载波来分配的,因此可以用连续两个子载波来代替连续两个时域符号，从而组成 SFBC。而当使用 4 发送天线时，SFBC+FSTD（Frequency Switched Transmit Diversity）被采纳。 3. SM—open loop，UE 仅仅反馈信道的 RI（Rank Indicator）。此时基站会使用 CDD（Cycle Delay Diversity）技术。 4. SM-close loop，UE 根据信道估量的结果反馈合适的 PMI(Precoding Matrix Indicator）。（如利用系统容量最大计算合适的 PMI） 5. MU-MIMO，该方案将相同的时频资源通过空分，分配给不同的用户。 6. close loop rank1--SM or BF，UE 反馈信道信息使得基站选择合适的Precoding。 7. UE Special RS——BF,和 BeamForming 的前一种方式不同，这种方式无需UE 反馈信道信息,而是基站通过上行信号进行方向估量，并在下行信号中插入 UE Special RS.基站可以让 UE 汇报 UE Special RS 估量出的 CQI。 空间复用是为了提高传输数据数量，基于多码字的同时传输，即多个相互独立的数据流通过映射到不同的层，再由不同的天线发送出去.码字数量与天线数量未必一致。(当然天线数量〉＝码字数量）。传输分集主要用于提高信号传输的可靠性,例如采纳空时编码（STC）、循环延时分集(CDD）及天线切换分集等，LTE 中用的比较多的是 SFBC 编码。传输分集(TM2）用来提高信号传输的可靠性，主要是针对小区边缘用户，TM3，TM4 主要是针对小区中央的用户，提高峰值速率。MU—MIMO 是为了提高吞吐量,用于小区中的业务密集区。TM6，TM7 是用于增强小区覆盖，也是用于边缘用户.不过 6 是针对 FDD，7 是针对 TDD 而已。在学习理解 MIMO 之前，需要理解几个基本概念：1. codeword: 相当于 TranportBlock， 即物理层需要传输的原始数据块。 LTE可支持在同一块资源同时传输 2 个相对独立的 codeword，这是通过空间复...
