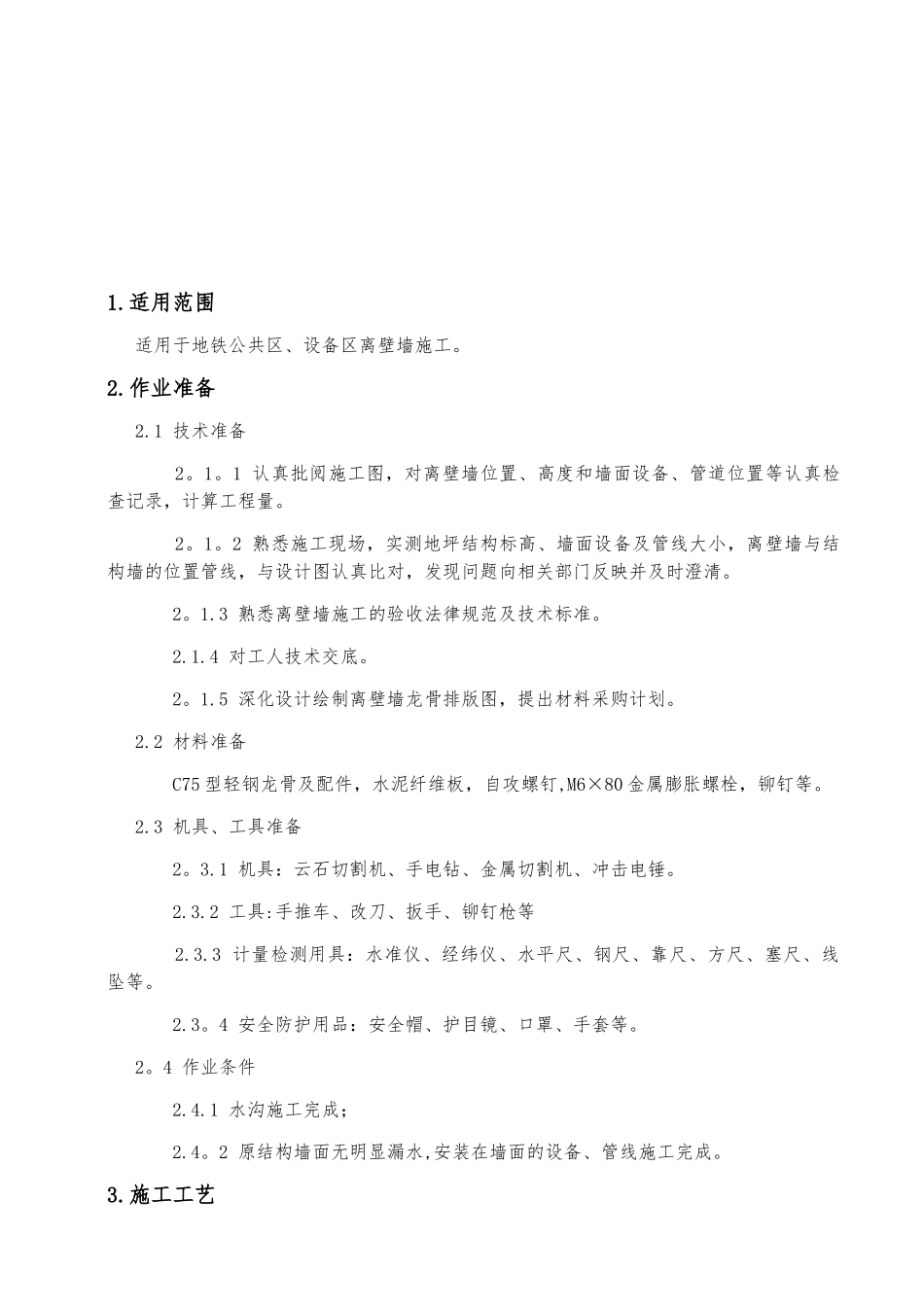

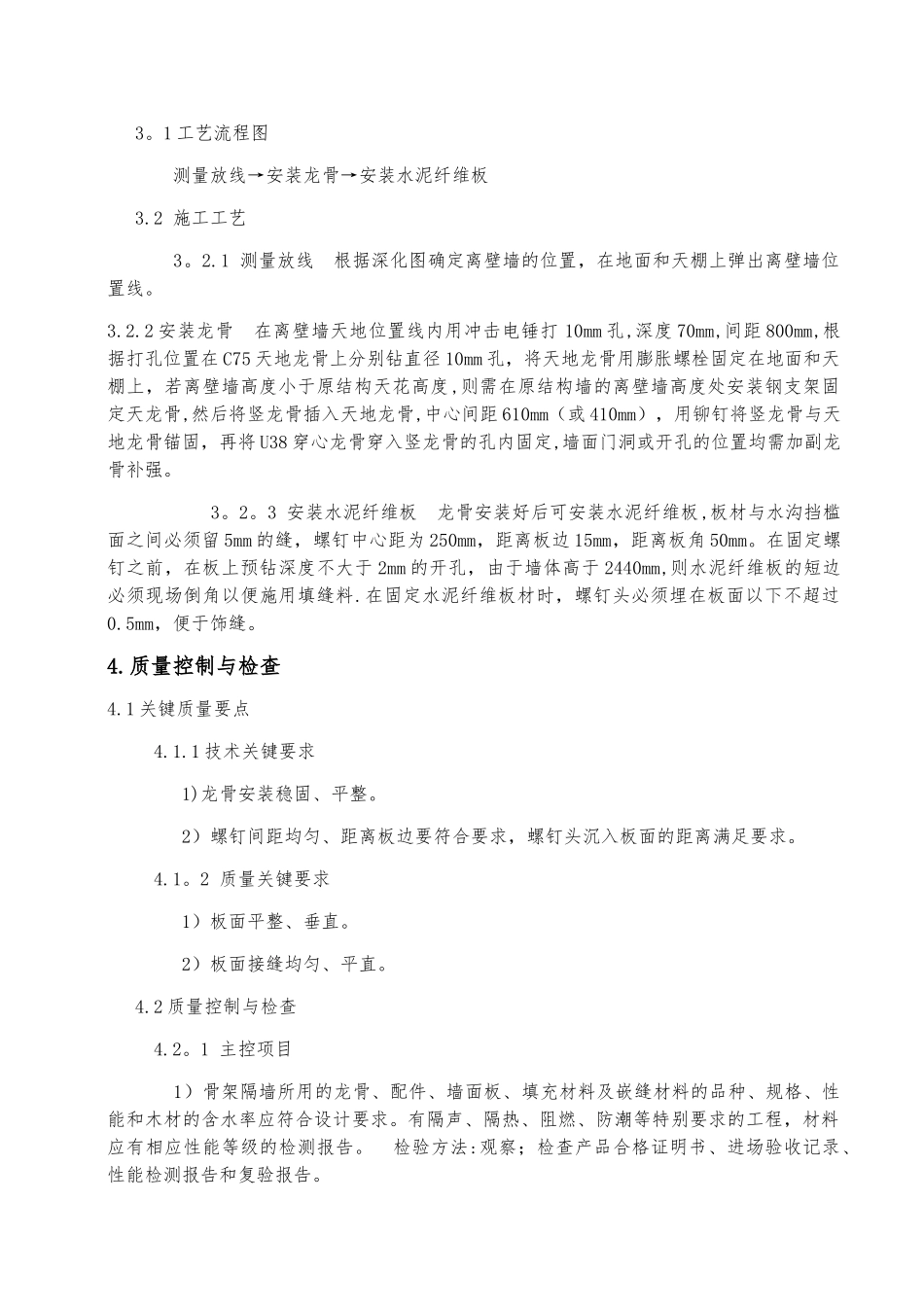

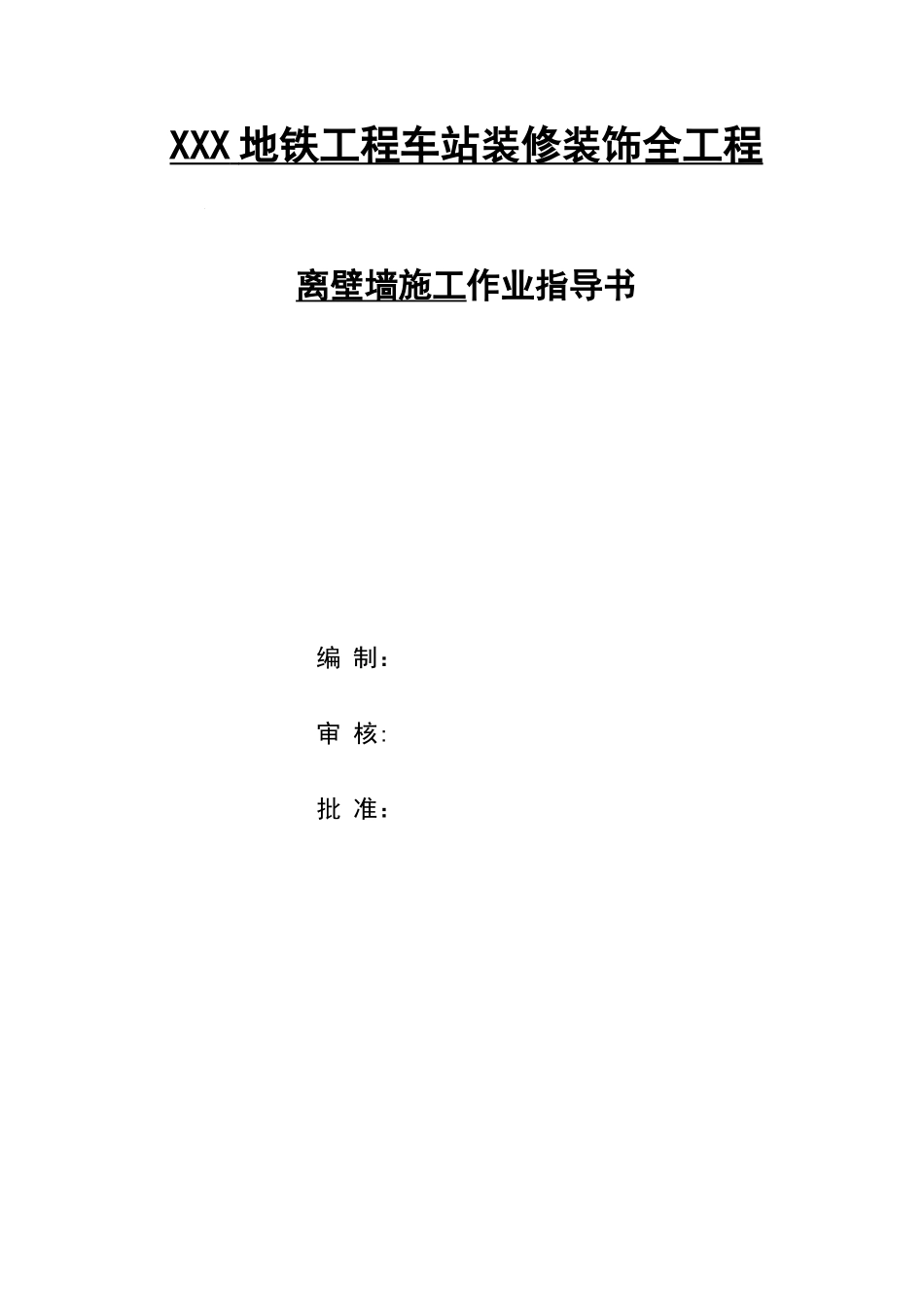

XXX 地铁 工程车站装修装饰全工程 离壁墙施工作业指导书编 制：审 核:批 准：1.适用范围 适用于地铁公共区、设备区离壁墙施工。2.作业准备 2.1 技术准备 2。1。1 认真批阅施工图，对离壁墙位置、高度和墙面设备、管道位置等认真检查记录，计算工程量。 2。1。2 熟悉施工现场，实测地坪结构标高、墙面设备及管线大小，离壁墙与结构墙的位置管线，与设计图认真比对，发现问题向相关部门反映并及时澄清。 2。1.3 熟悉离壁墙施工的验收法律规范及技术标准。 2.1.4 对工人技术交底。 2。1.5 深化设计绘制离壁墙龙骨排版图，提出材料采购计划。 2.2 材料准备 C75 型轻钢龙骨及配件，水泥纤维板，自攻螺钉,M6×80 金属膨胀螺栓，铆钉等。 2.3 机具、工具准备 2。3.1 机具：云石切割机、手电钻、金属切割机、冲击电锤。 2.3.2 工具:手推车、改刀、扳手、铆钉枪等 2.3.3 计量检测用具：水准仪、经纬仪、水平尺、钢尺、靠尺、方尺、塞尺、线坠等。 2.3。4 安全防护用品：安全帽、护目镜、口罩、手套等。 2。4 作业条件 2.4.1 水沟施工完成； 2.4。2 原结构墙面无明显漏水,安装在墙面的设备、管线施工完成。3.施工工艺 3。1 工艺流程图 测量放线→安装龙骨→安装水泥纤维板 3.2 施工工艺 3。2.1 测量放线 根据深化图确定离壁墙的位置，在地面和天棚上弹出离壁墙位置线。3.2.2 安装龙骨 在离壁墙天地位置线内用冲击电锤打 10mm 孔,深度 70mm,间距 800mm,根据打孔位置在 C75 天地龙骨上分别钻直径 10mm 孔，将天地龙骨用膨胀螺栓固定在地面和天棚上，若离壁墙高度小于原结构天花高度,则需在原结构墙的离壁墙高度处安装钢支架固定天龙骨,然后将竖龙骨插入天地龙骨,中心间距 610mm（或 410mm），用铆钉将竖龙骨与天地龙骨锚固，再将 U38 穿心龙骨穿入竖龙骨的孔内固定,墙面门洞或开孔的位置均需加副龙骨补强。 3。2。3 安装水泥纤维板 龙骨安装好后可安装水泥纤维板,板材与水沟挡槛面之间必须留 5mm 的缝，螺钉中心距为 250mm，距离板边 15mm，距离板角 50mm。在固定螺钉之前，在板上预钻深度不大于 2mm 的开孔，由于墙体高于 2440mm,则水泥纤维板的短边必须现场倒角以便施用填缝料.在固定水泥纤维板材时，螺钉头必须埋在板面以下不超过0.5mm，便于饰缝。4.质量控制与检查4.1 关键质量要点 4.1.1 技术关键要求 1)龙骨安装稳固、平整。 2）螺钉间距均匀、距离板边要符合要求，螺钉...
