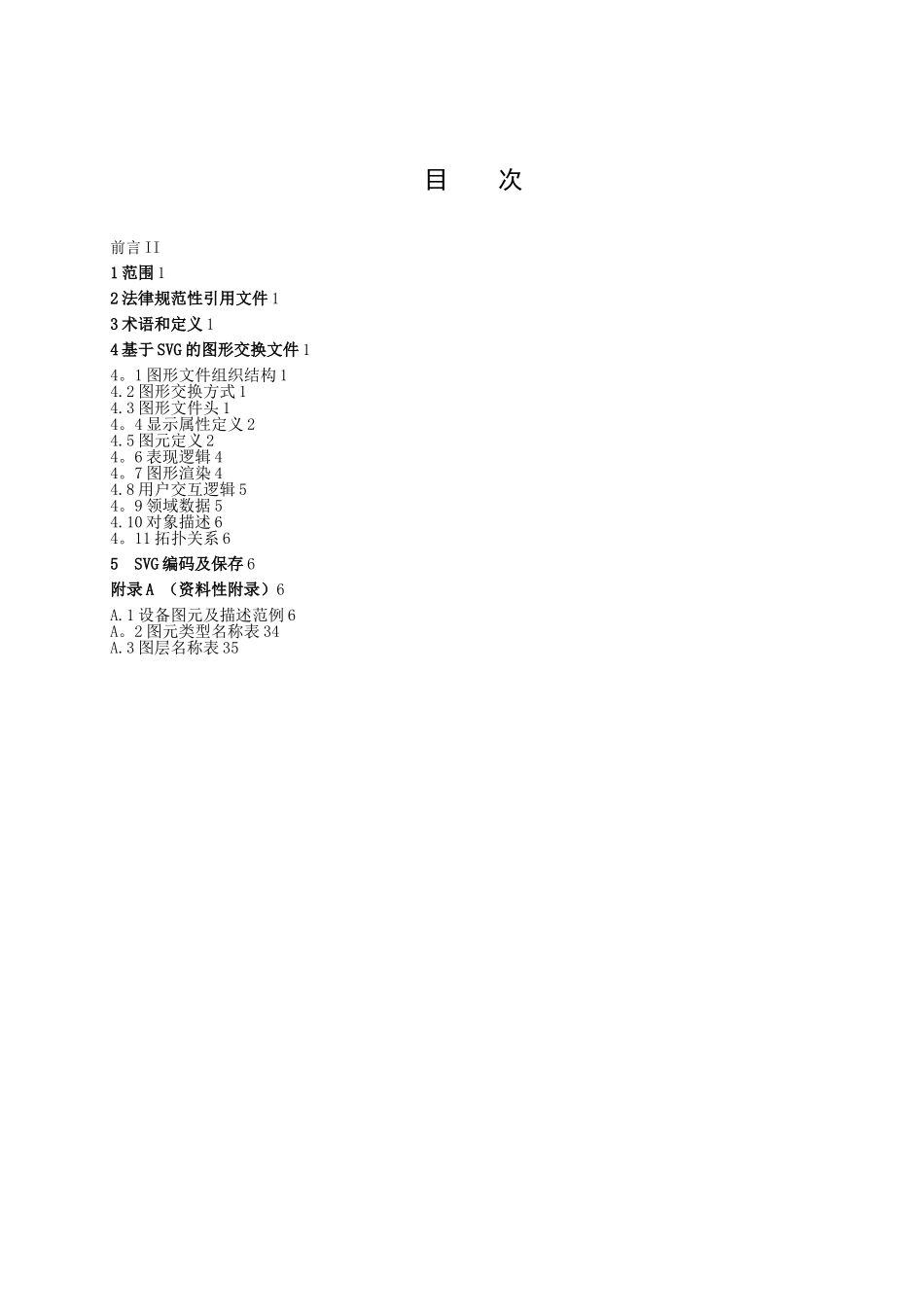

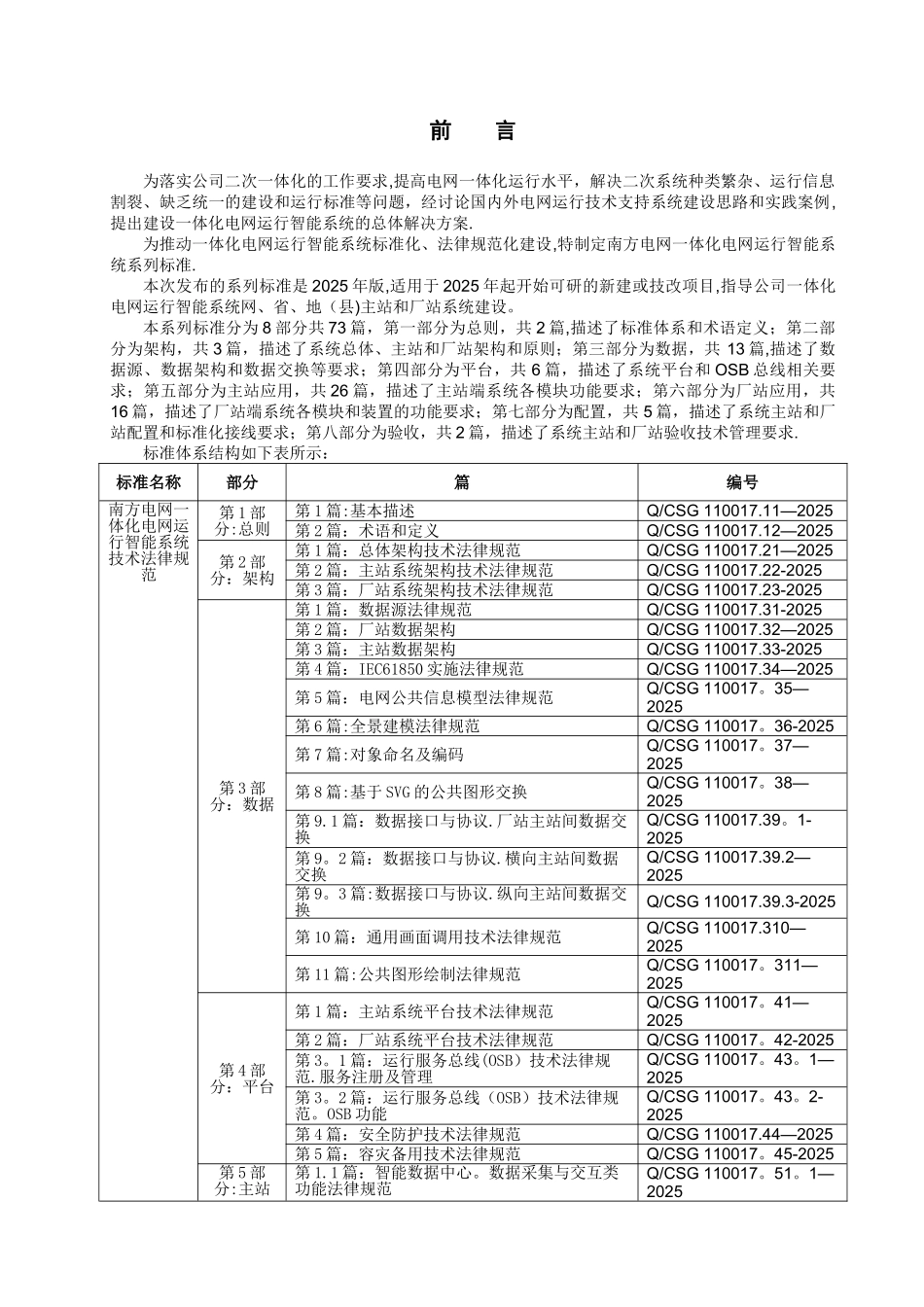

Q/CSG中国南方电网有限责任公司企业标准Q/CSG 110017.38-2025南方电网一体化电网运行智能系统技术法律规范第 3-8 部分：数据基于 SVG 的公共图形交换Technical specifications of operation smart systemin China Southern Power Grid -Part 3-8: Data -SVG based common graphics exchange2025-XX-XX 发布2025-XX-XX 实施中国南方电网有限责任公司 发 布目 次前言 II1 范围 12 法律规范性引用文件 13 术语和定义 14 基于 SVG 的图形交换文件 14。1 图形文件组织结构 14.2 图形交换方式 14.3 图形文件头 14。4 显示属性定义 24.5 图元定义 24。6 表现逻辑 44。7 图形渲染 44.8 用户交互逻辑 54。9 领域数据 54.10 对象描述 64。11 拓扑关系 65 SVG 编码及保存 6附录 A （资料性附录）6A.1 设备图元及描述范例 6A。2 图元类型名称表 34A.3 图层名称表 35前 言为落实公司二次一体化的工作要求,提高电网一体化运行水平，解决二次系统种类繁杂、运行信息割裂、缺乏统一的建设和运行标准等问题，经讨论国内外电网运行技术支持系统建设思路和实践案例,提出建设一体化电网运行智能系统的总体解决方案.为推动一体化电网运行智能系统标准化、法律规范化建设,特制定南方电网一体化电网运行智能系统系列标准.本次发布的系列标准是 2025 年版,适用于 2025 年起开始可研的新建或技改项目,指导公司一体化电网运行智能系统网、省、地（县)主站和厂站系统建设。本系列标准分为 8 部分共 73 篇，第一部分为总则，共 2 篇,描述了标准体系和术语定义；第二部分为架构，共 3 篇，描述了系统总体、主站和厂站架构和原则；第三部分为数据，共 13 篇,描述了数据源、数据架构和数据交换等要求；第四部分为平台，共 6 篇，描述了系统平台和 OSB 总线相关要求；第五部分为主站应用，共 26 篇，描述了主站端系统各模块功能要求；第六部分为厂站应用，共16 篇，描述了厂站端系统各模块和装置的功能要求；第七部分为配置，共 5 篇，描述了系统主站和厂站配置和标准化接线要求；第八部分为验收，共 2 篇，描述了系统主站和厂站验收技术管理要求.标准体系结构如下表所示：标准名称部分篇编号南方电网一体化电网运行智能系统技术法律规范第 1 部分:总则第 1 篇:基本描述Q/CSG 110017.11—2025第 2 篇：术语和定义Q/CSG 110017.12—2025第 2 部分：架构第 1 篇：总体...
