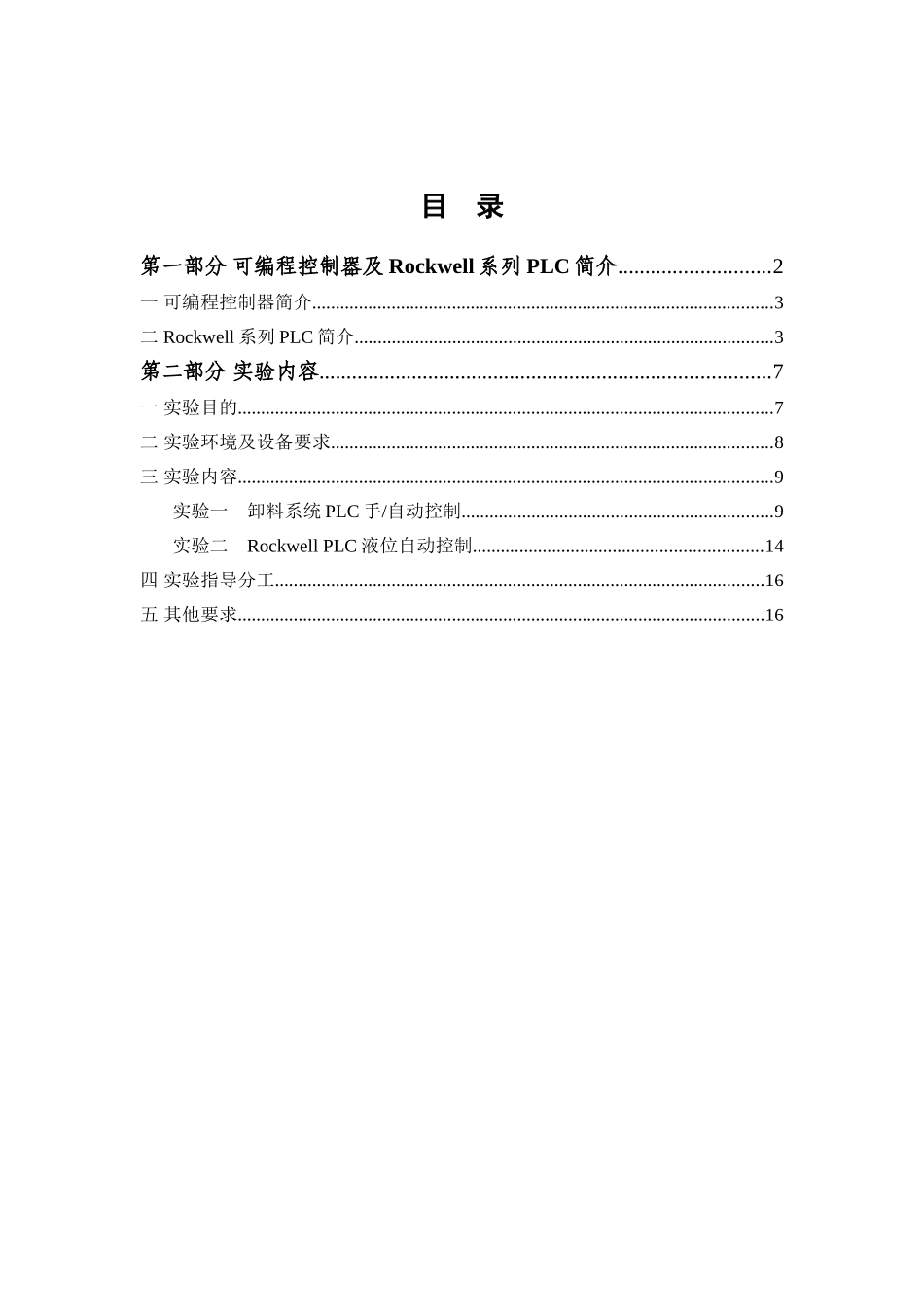

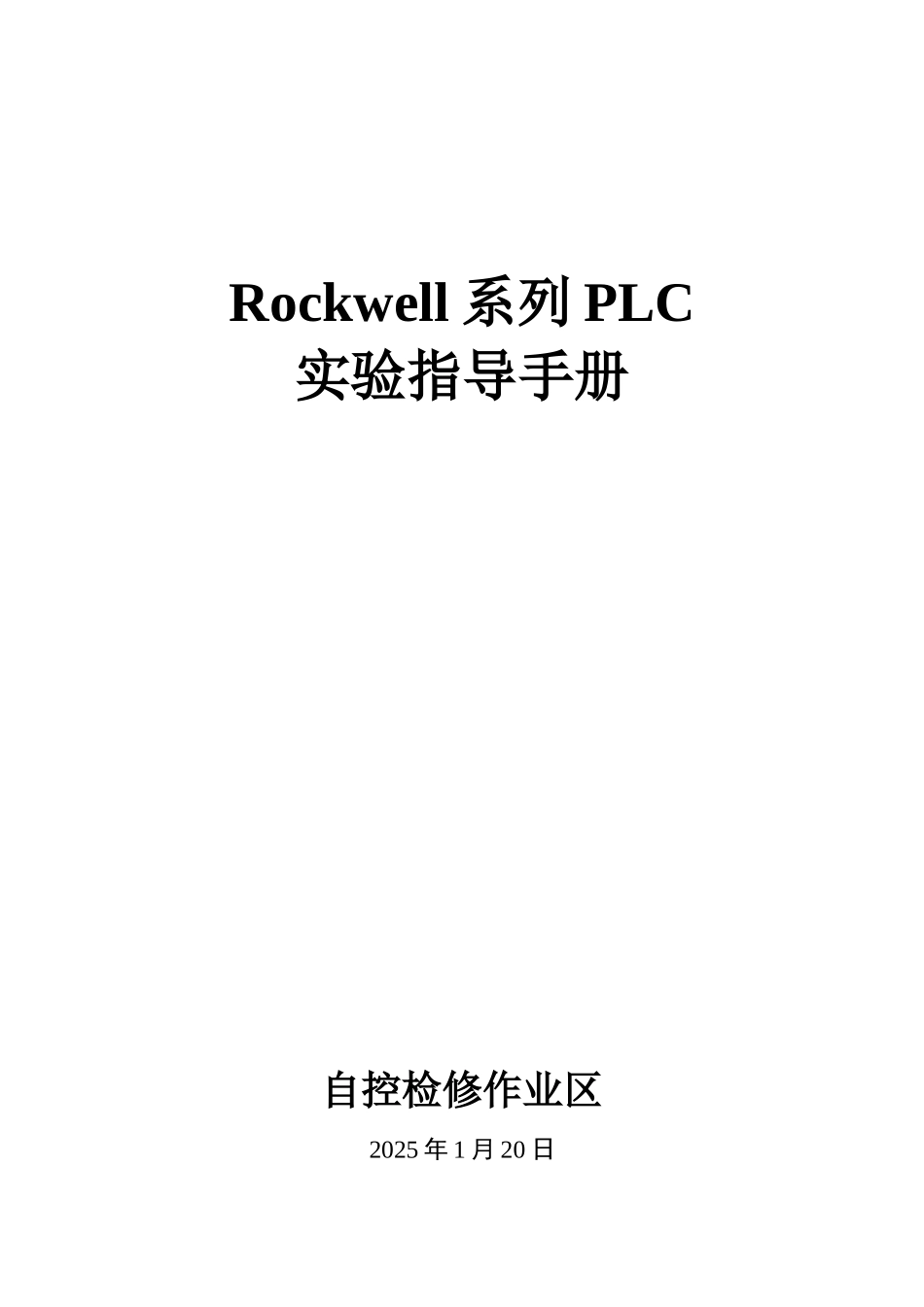

Rockwell 系列 PLC实验指导手册自控检修作业区2025 年 1 月 20 日目 录第一部分 可编程控制器及 Rockwell 系列 PLC 简介............................2一 可编程控制器简介...................................................................................................3二 Rockwell 系列 PLC 简介..........................................................................................3第二部分 实验内容...................................................................................7一 实验目的...................................................................................................................7二 实验环境及设备要求...............................................................................................8三 实验内容...................................................................................................................9实验一 卸料系统 PLC 手/自动控制...................................................................9实验二 Rockwell PLC 液位自动控制..............................................................14四 实验指导分工.........................................................................................................16五 其他要求.................................................................................................................16第一部分 可编程控制器及 Rockwell 系列PLC 简介一 可编程控制器简介可编程序控制器,英文称 Programmable Logical Controller,简称PLC。它是一个以微处理器为核心的数字运算操作的电子系统装置,专为在工业现场应用而设计，它采纳可编程序的存储器，用以在其内部存储执行逻辑运算、顺序控制、定时/计数和算术运算等操作指令，并通过数字式或模拟式的输入、输出接口，控制各种类型的机械或生产过程。PLC 基本组成如下图 1 所示：图 1 PLC 基本组成PLC 工作过程如下图 2 所示：图 2 PLC 工作过程二 Rockwell 系列 PLC 简介(一）Logix 系统控制器类型● ControlLogix 控制器● CompactLogix 控制器● FlexLogix 控制器 ● SoftLogix 控制器 ● DriveLogix 控制器 图 3 Logix 系统控制器类...
