sap2000常规实例详细操作步骤

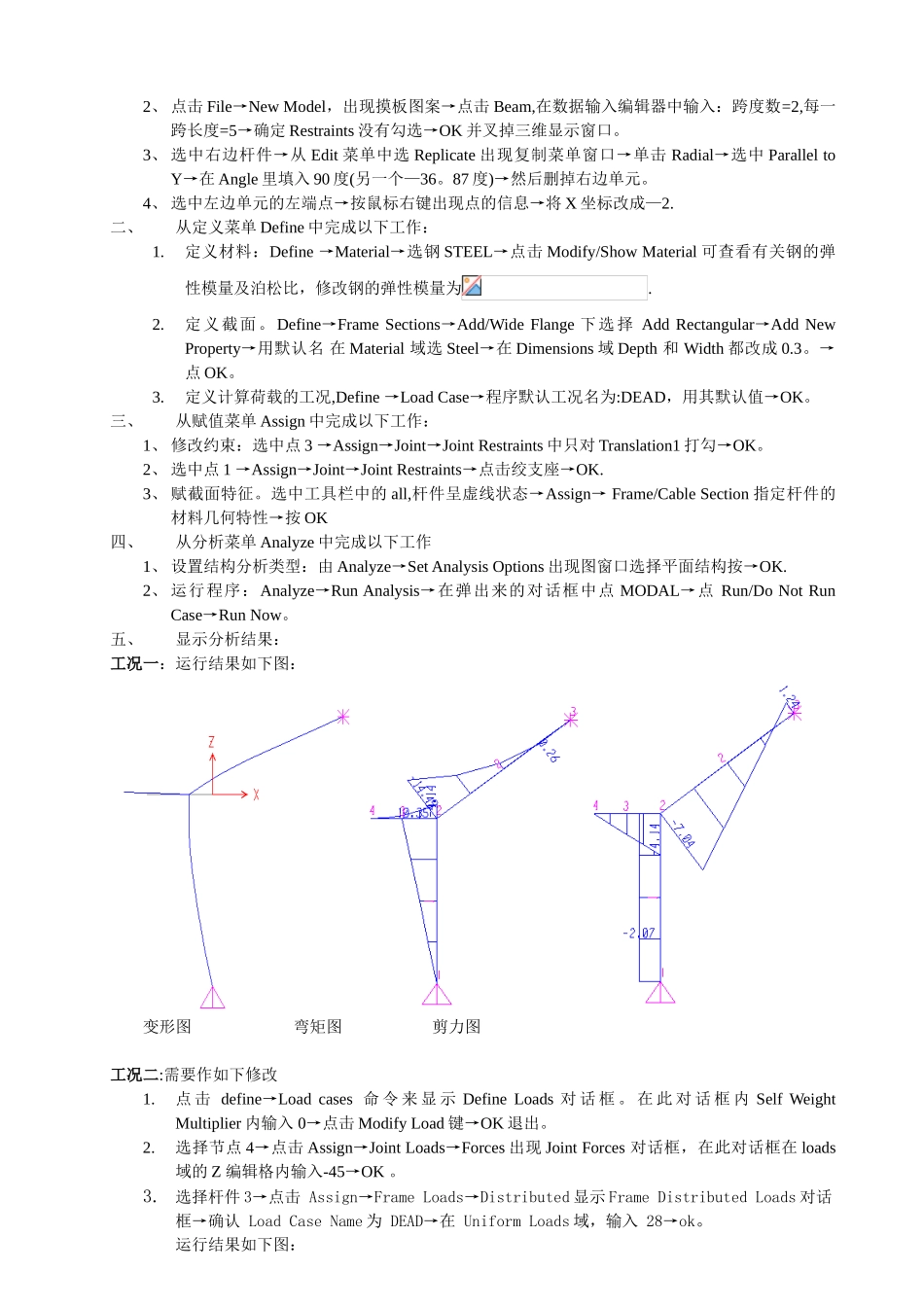

题目一：不同荷载的作用及工况的考虑。计算图 1 所示三个单元和四个结点的静定刚架，在不同荷载作用下的结点位移和内力图。 工况一:结构自重工况 2 整体坐标系下的分布及集中荷载 工况 3 整体坐标系下节点荷载 工况 4 整体坐标系下均布荷载工况 5 局部坐标系下单元均布荷载 工况 6 局部坐标系下单元均布荷载 工况 7 局部坐标系下集中荷载荷载一、建立模型：1、 选择计算量纲为 KN,m，C。2、 点击 File→New Model，出现摸板图案→点击 Beam,在数据输入编辑器中输入：跨度数=2,每一跨长度=5→确定 Restraints 没有勾选→OK 并叉掉三维显示窗口。3、 选中右边杆件→从 Edit 菜单中选 Replicate 出现复制菜单窗口→单击 Radial→选中 Parallel to Y→在 Angle 里填入 90 度(另一个—36。87 度)→然后删掉右边单元。4、 选中左边单元的左端点→按鼠标右键出现点的信息→将 X 坐标改成—2.二、从定义菜单 Define 中完成以下工作：1.定义材料：Define →Material→选钢 STEEL→点击 Modify/Show Material 可查看有关钢的弹性模量及泊松比，修改钢的弹性模量为.2.定义截面。Define→Frame Sections→Add/Wide Flange 下选择 Add Rectangular→Add New Property→用默认名 在 Material 域选 Steel→在 Dimensions 域 Depth 和 Width 都改成 0.3。→点 OK。3.定义计算荷载的工况,Define →Load Case→程序默认工况名为:DEAD，用其默认值→OK。 三、从赋值菜单 Assign 中完成以下工作：1、 修改约束：选中点 3 →Assign→Joint→Joint Restraints 中只对 Translation1 打勾→OK。2、 选中点 1 →Assign→Joint→Joint Restraints→点击绞支座→OK.3、 赋截面特征。选中工具栏中的 all,杆件呈虚线状态→Assign→ Frame/Cable Section 指定杆件的材料几何特性→按 OK四、从分析菜单 Analyze 中完成以下工作1、 设置结构分析类型：由 Analyze→Set Analysis Options 出现图窗口选择平面结构按→OK.2、 运行程序：Analyze→Run Analysis→在弹出来的对话框中点 MODAL→点 Run/Do Not Run Case→Run Now。五、显示分析结果：工况一：运行结果如下图： 变形图 弯矩图 剪力图工况二:需要作如下修改1.点 击 define→Load cases 命 令 来 显 示 Define Loads 对 话 框 。 在 此 对 话 框 内 Self Weight Multiplier 内输入...
