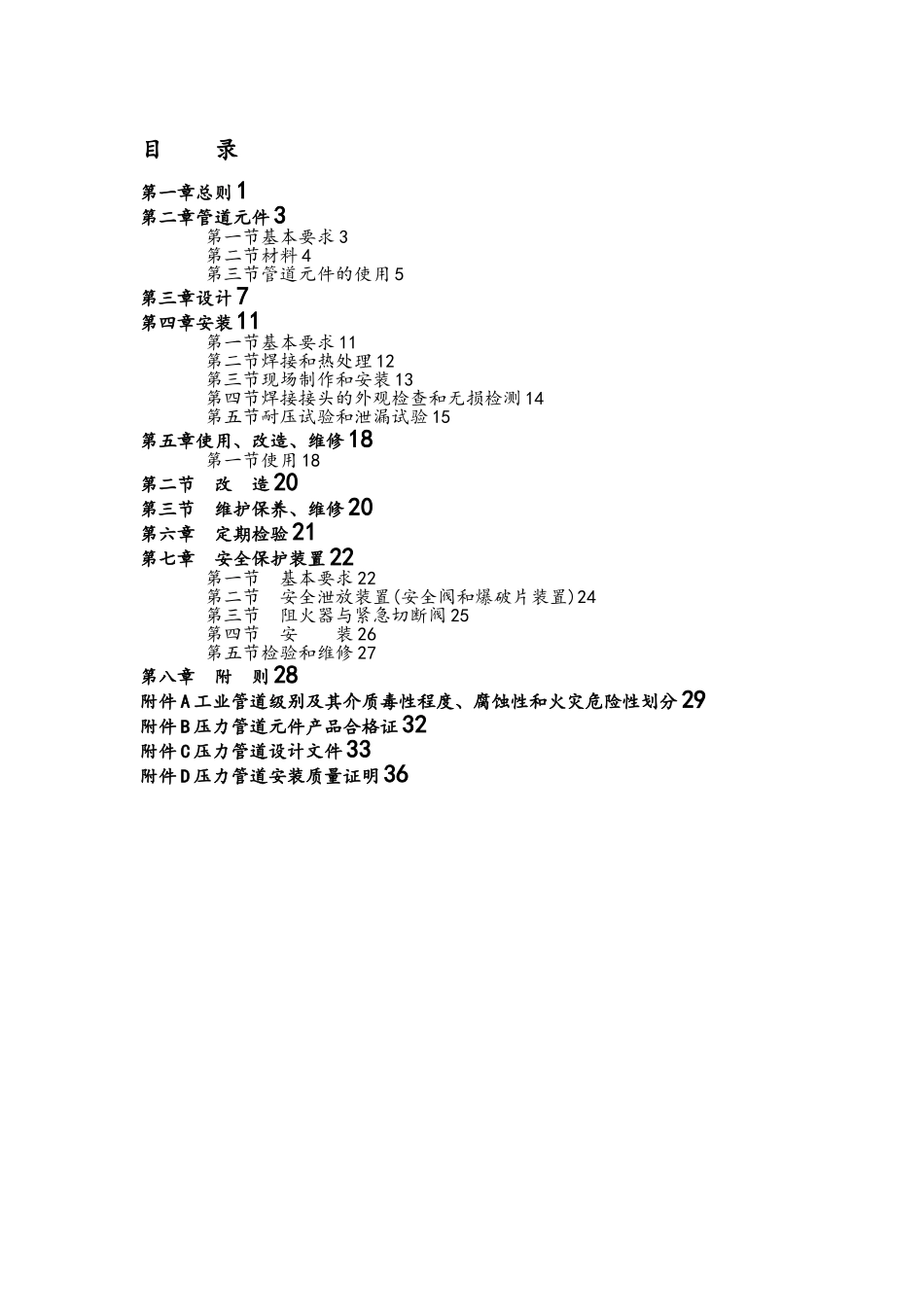

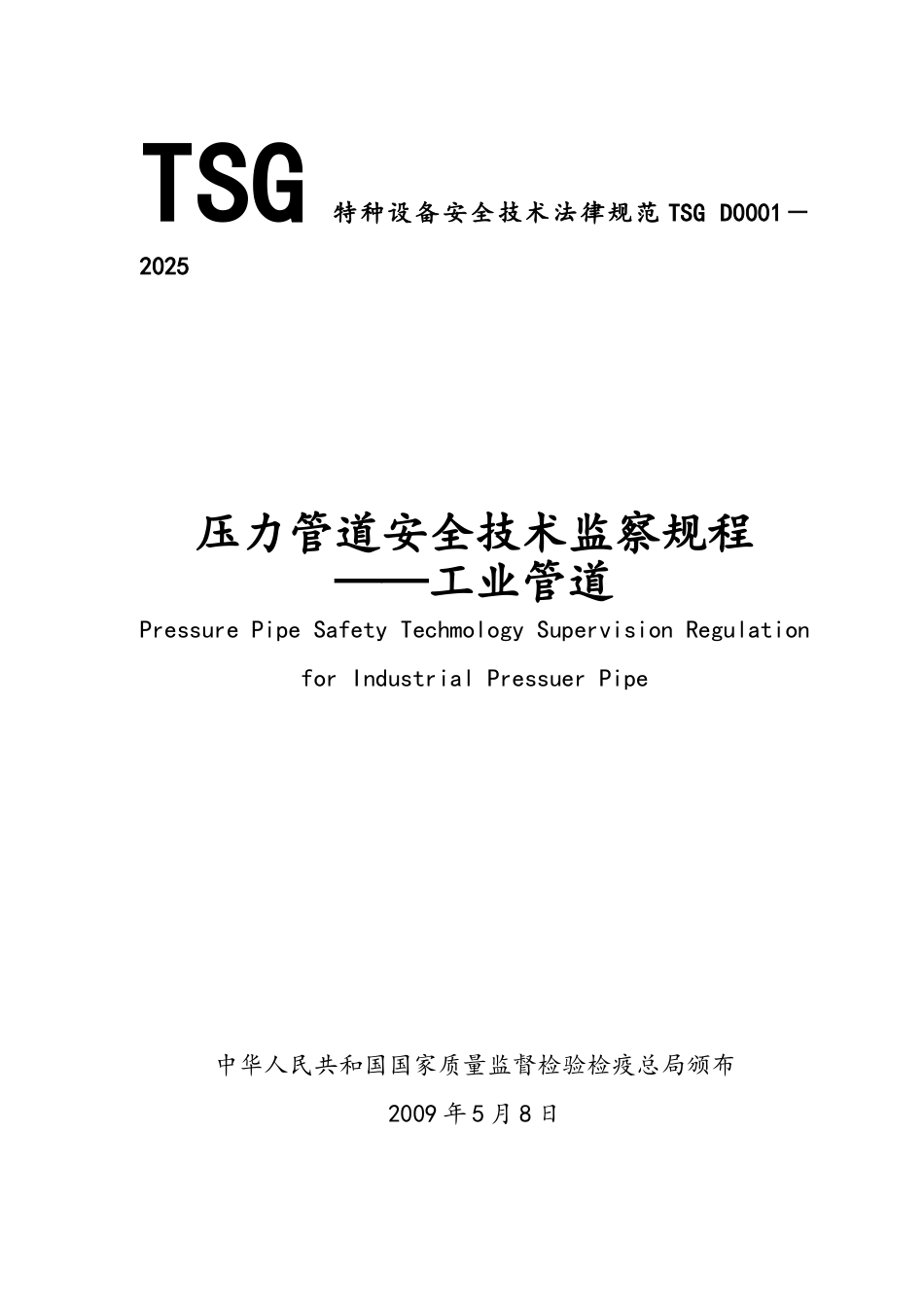

TSG特种设备安全技术法律规范 TSG D0001－2025压力管道安全技术监察规程——工业管道Pressure Pipe Safety Techmology Supervision Regulation for Industrial Pressuer Pipe中华人民共和国国家质量监督检验检疫总局颁布2009 年 5 月 8 日目 录第一章总则 1第二章管道元件 3第一节基本要求 3第二节材料 4第三节管道元件的使用 5第三章设计 7第四章安装 11第一节基本要求 11第二节焊接和热处理 12第三节现场制作和安装 13第四节焊接接头的外观检查和无损检测 14第五节耐压试验和泄漏试验 15第五章使用、改造、维修 18第一节使用 18第二节 改 造 20第三节 维护保养、维修 20第六章 定期检验 21第七章 安全保护装置 22第一节 基本要求 22第二节 安全泄放装置(安全阀和爆破片装置)24第三节 阻火器与紧急切断阀 25第四节 安 装 26第五节检验和维修 27第八章 附 则 28附件 A 工业管道级别及其介质毒性程度、腐蚀性和火灾危险性划分29附件 B 压力管道元件产品合格证32附件 C 压力管道设计文件33附件 D 压力管道安装质量证明36压力管道安全技术监察规程-—工业管道第一章 总 则第一条 为了保证工业管道的安全运行，保障人民群众生命和财产安全，促进经济进展，根据《特种设备安全监察条例》，制定本规程。第二条 本规程适用于同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道(以下简称管道)。(一)最高工作压力大于或等于 0.1MPa(表压,下同）的；(二)公称直径（注 1）大于 25mm 的；(三)输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的。第三条 本规程适用的管道范围如下：(一)管道元件，包括管道组成件(注 2）和管道支承件(注 3);(二)管道元件间的连接接头、管道与设备或者装置连接的第一道连接接头(焊缝、法兰、密封件及紧固件等）、管道与非受压元件的连接接头；(三)管道所用的安全阀、爆破片装置、阻火器、紧急切断装置等安全保护装置。注 1：公称直径即公称通径、公称尺寸，代号一般用 DN 表示。注 2:管道组成件，用于连接或者装配成承载压力且密封的管道系统的元件,包括管子、管件、法兰、密封件、紧固件、阀门、安全保护装置以及诸如膨胀节、挠性接头、耐压软管、过滤器（如 Y 型、T 型等)、管路中的节流装置(如孔板)和分离器等。注 3：管道支承件，包括吊杆、弹簧支吊架...
