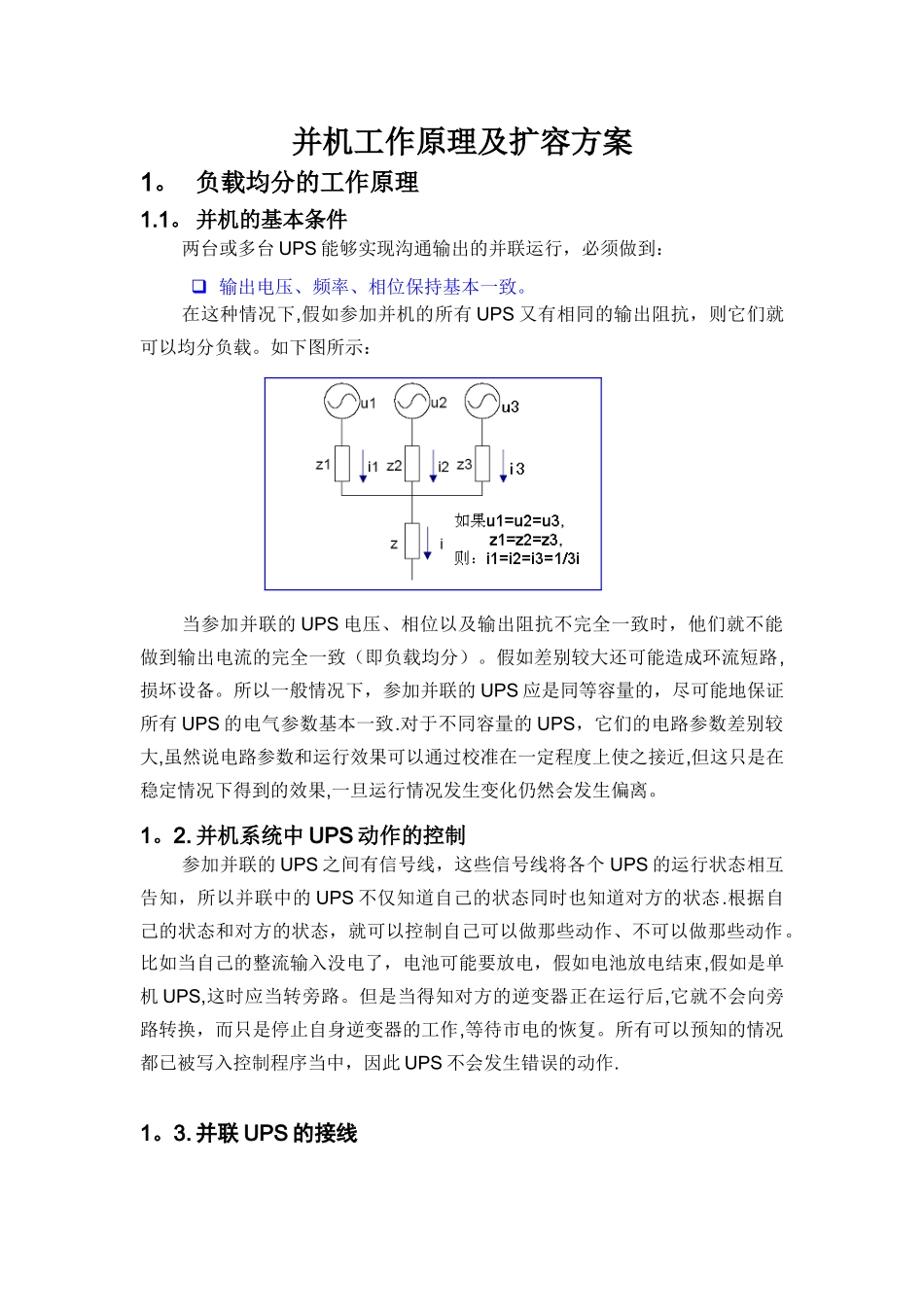

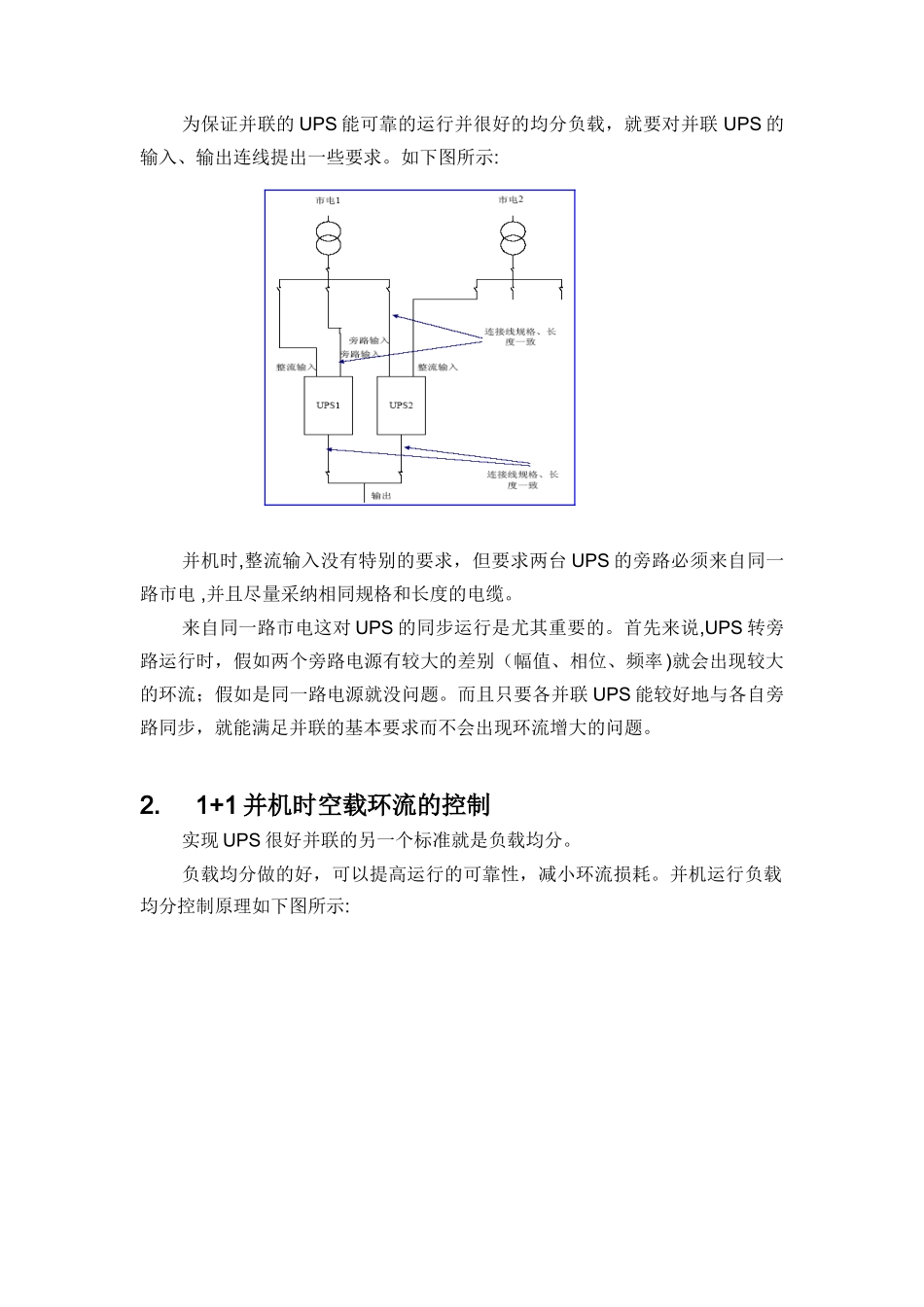

并机工作原理及扩容方案1。 负载均分的工作原理1.1。 并机的基本条件两台或多台 UPS 能够实现沟通输出的并联运行，必须做到： 输出电压、频率、相位保持基本一致。在这种情况下,假如参加并机的所有 UPS 又有相同的输出阻抗，则它们就可以均分负载。如下图所示：当参加并联的 UPS 电压、相位以及输出阻抗不完全一致时，他们就不能做到输出电流的完全一致（即负载均分）。假如差别较大还可能造成环流短路,损坏设备。所以一般情况下，参加并联的 UPS 应是同等容量的，尽可能地保证所有 UPS 的电气参数基本一致.对于不同容量的 UPS，它们的电路参数差别较大,虽然说电路参数和运行效果可以通过校准在一定程度上使之接近,但这只是在稳定情况下得到的效果,一旦运行情况发生变化仍然会发生偏离。1。2. 并机系统中 UPS 动作的控制参加并联的 UPS 之间有信号线，这些信号线将各个 UPS 的运行状态相互告知，所以并联中的 UPS 不仅知道自己的状态同时也知道对方的状态.根据自己的状态和对方的状态，就可以控制自己可以做那些动作、不可以做那些动作。比如当自己的整流输入没电了，电池可能要放电，假如电池放电结束,假如是单机 UPS,这时应当转旁路。但是当得知对方的逆变器正在运行后,它就不会向旁路转换，而只是停止自身逆变器的工作,等待市电的恢复。所有可以预知的情况都已被写入控制程序当中，因此 UPS 不会发生错误的动作.1。3. 并联 UPS 的接线 为保证并联的 UPS 能可靠的运行并很好的均分负载，就要对并联 UPS 的 输入、输出连线提出一些要求。如下图所示:并机时,整流输入没有特别的要求，但要求两台 UPS 的旁路必须来自同一路市电 ,并且尽量采纳相同规格和长度的电缆。来自同一路市电这对 UPS 的同步运行是尤其重要的。首先来说,UPS 转旁路运行时，假如两个旁路电源有较大的差别（幅值、相位、频率)就会出现较大的环流；假如是同一路电源就没问题。而且只要各并联 UPS 能较好地与各自旁路同步，就能满足并联的基本要求而不会出现环流增大的问题。2.1+1 并机时空载环流的控制实现 UPS 很好并联的另一个标准就是负载均分。负载均分做的好，可以提高运行的可靠性，减小环流损耗。并机运行负载均分控制原理如下图所示: 并机 UPS 在运行中会通过图中电流检测器件 CT 对输出电流进行实时的检测。在负载均分时，两台 UPS 所检测到的电流是一样的。假如由于某种原因致使输出电流产生差别，就意味着负载...
