X线管的基本知识

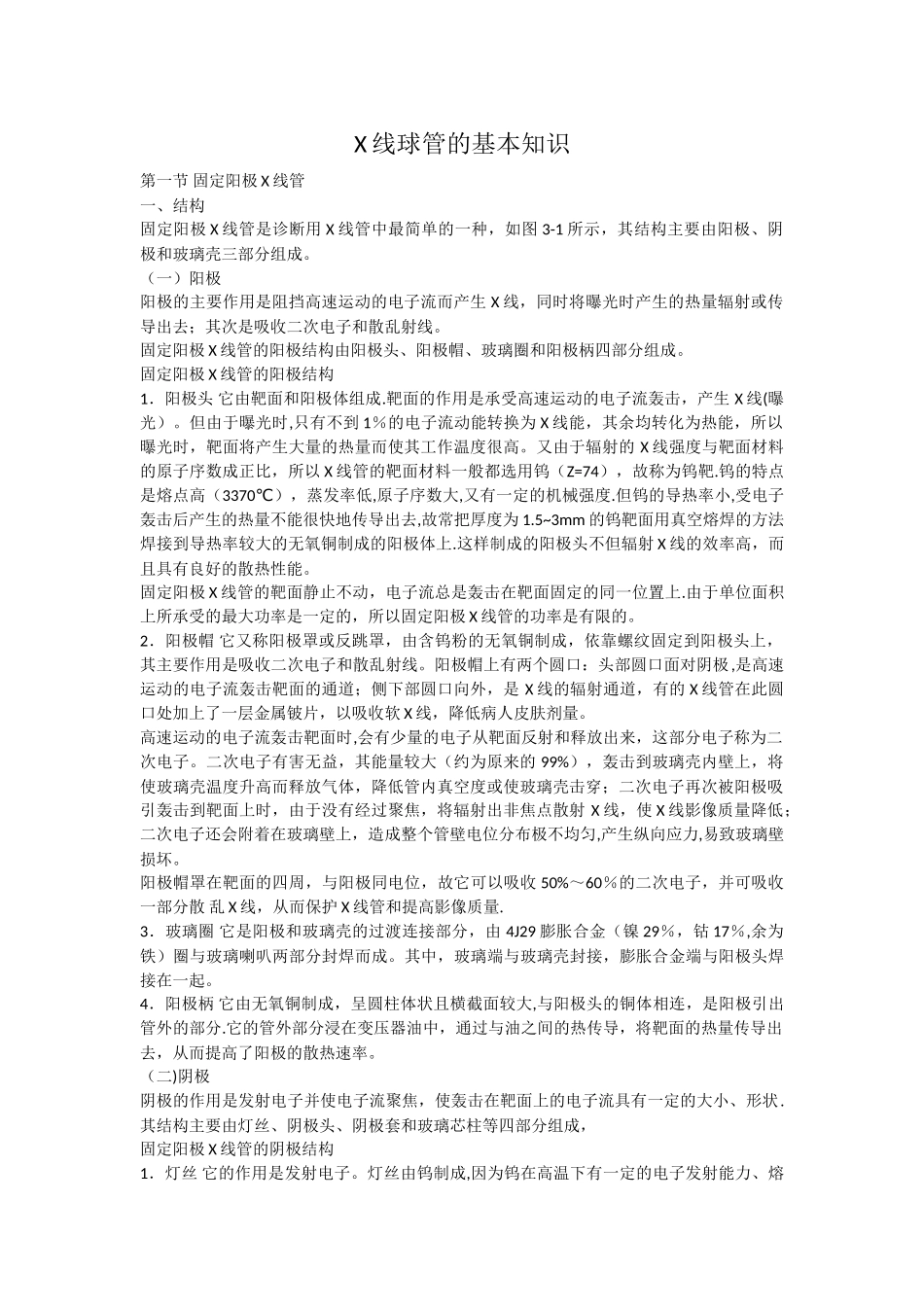

X 线球管的基本知识第一节 固定阳极 X 线管一、结构固定阳极 X 线管是诊断用 X 线管中最简单的一种，如图 3-1 所示，其结构主要由阳极、阴极和玻璃壳三部分组成。（一）阳极阳极的主要作用是阻挡高速运动的电子流而产生 X 线，同时将曝光时产生的热量辐射或传导出去；其次是吸收二次电子和散乱射线。固定阳极 X 线管的阳极结构由阳极头、阳极帽、玻璃圈和阳极柄四部分组成。固定阳极 X 线管的阳极结构1．阳极头 它由靶面和阳极体组成.靶面的作用是承受高速运动的电子流轰击，产生 X 线(曝光）。但由于曝光时,只有不到 1％的电子流动能转换为 X 线能，其余均转化为热能，所以曝光时，靶面将产生大量的热量而使其工作温度很高。又由于辐射的 X 线强度与靶面材料的原子序数成正比，所以 X 线管的靶面材料一般都选用钨（Z=74），故称为钨靶.钨的特点是熔点高（3370℃），蒸发率低,原子序数大,又有一定的机械强度.但钨的导热率小,受电子轰击后产生的热量不能很快地传导出去,故常把厚度为 1.5~3mm 的钨靶面用真空熔焊的方法焊接到导热率较大的无氧铜制成的阳极体上.这样制成的阳极头不但辐射 X 线的效率高，而且具有良好的散热性能。固定阳极 X 线管的靶面静止不动，电子流总是轰击在靶面固定的同一位置上.由于单位面积上所承受的最大功率是一定的，所以固定阳极 X 线管的功率是有限的。2．阳极帽 它又称阳极罩或反跳罩，由含钨粉的无氧铜制成，依靠螺纹固定到阳极头上，其主要作用是吸收二次电子和散乱射线。阳极帽上有两个圆口：头部圆口面对阴极,是高速运动的电子流轰击靶面的通道；侧下部圆口向外，是 X 线的辐射通道，有的 X 线管在此圆口处加上了一层金属铍片，以吸收软 X 线，降低病人皮肤剂量。高速运动的电子流轰击靶面时,会有少量的电子从靶面反射和释放出来，这部分电子称为二次电子。二次电子有害无益，其能量较大（约为原来的 99%），轰击到玻璃壳内壁上，将使玻璃壳温度升高而释放气体，降低管内真空度或使玻璃壳击穿；二次电子再次被阳极吸引轰击到靶面上时，由于没有经过聚焦，将辐射出非焦点散射 X 线，使 X 线影像质量降低；二次电子还会附着在玻璃壁上，造成整个管壁电位分布极不均匀,产生纵向应力,易致玻璃壁损坏。阳极帽罩在靶面的四周，与阳极同电位，故它可以吸收 50%～60％的二次电子，并可吸收一部分散 乱 X 线，从而保护 X 线管和提高影像质量.3．玻璃圈 它是阳极和玻璃...
