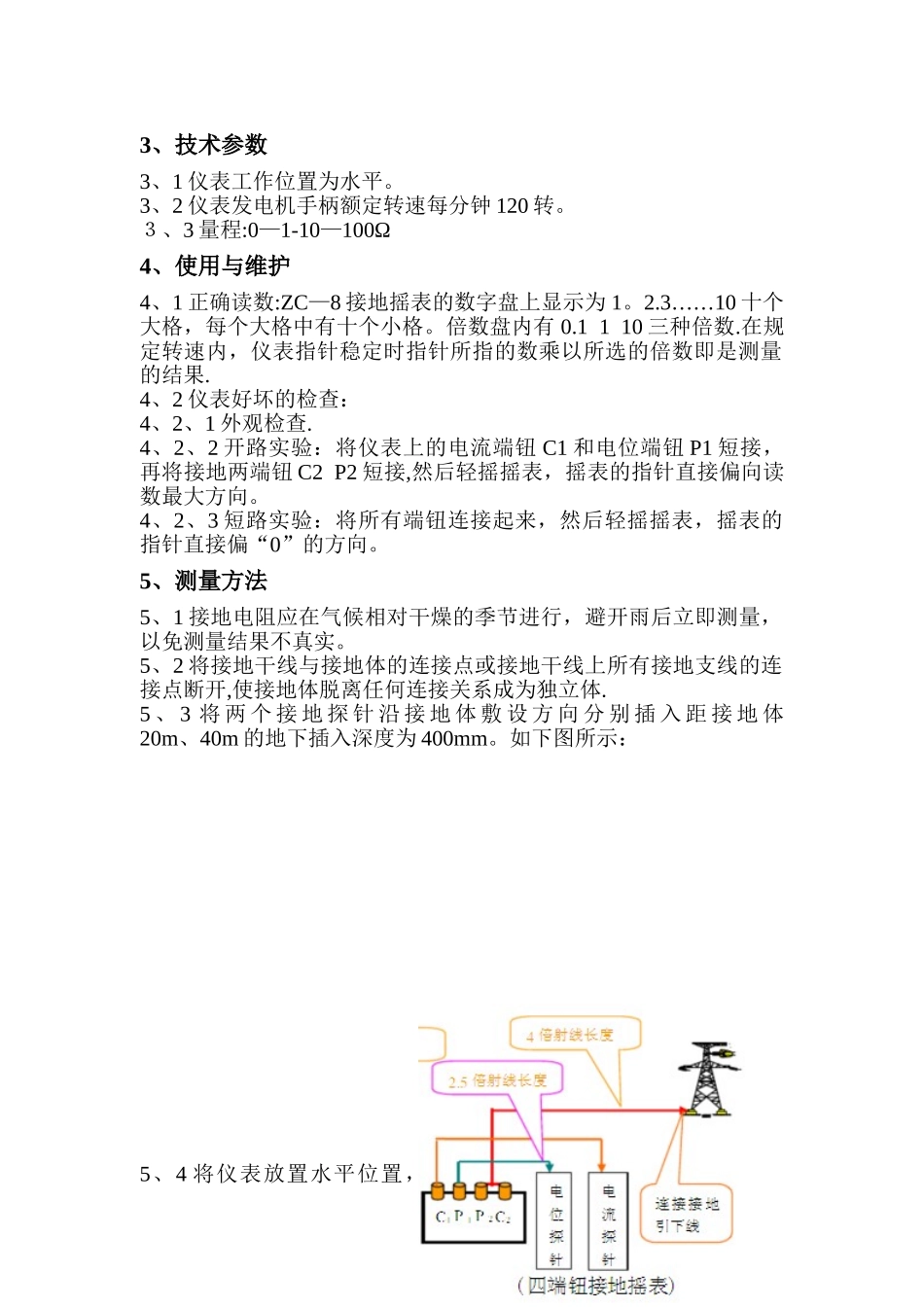

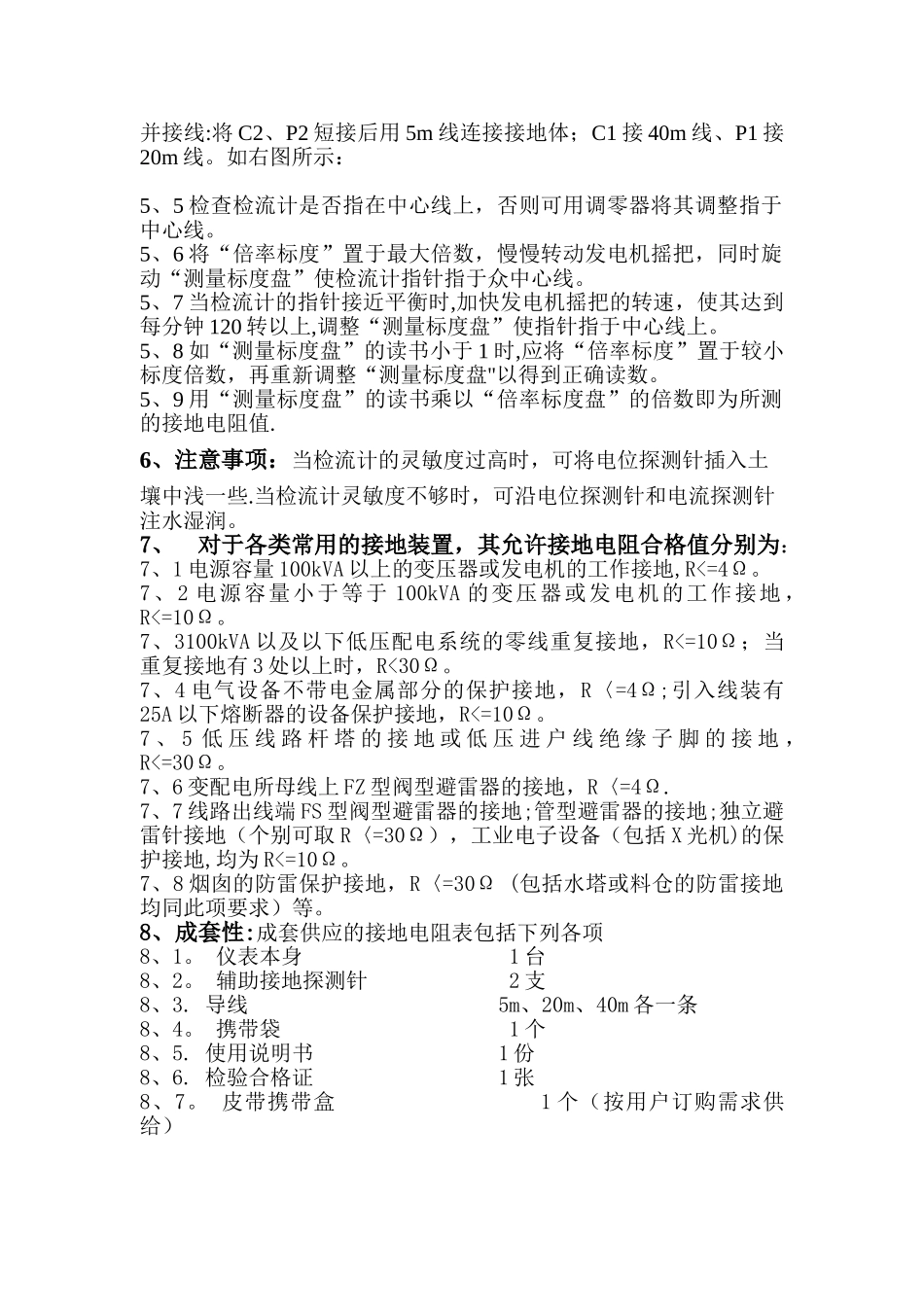

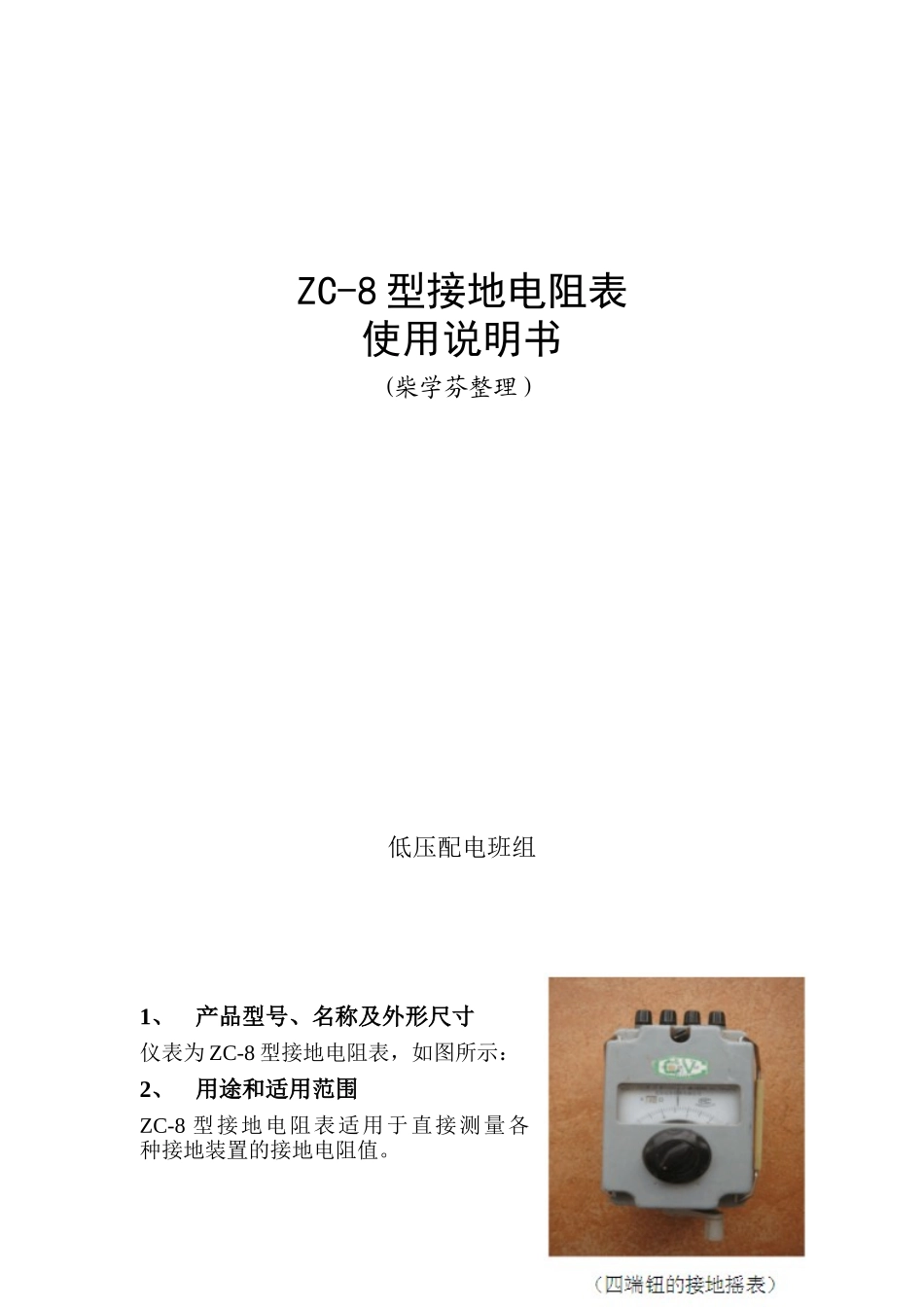

ZC-8 型接地电阻表使用说明书(柴学芬整理）低压配电班组1、产品型号、名称及外形尺寸仪表为 ZC-8 型接地电阻表，如图所示：2、用途和适用范围ZC-8 型接地电阻表适用于直接测量各种接地装置的接地电阻值。3、技术参数3、1 仪表工作位置为水平。3、2 仪表发电机手柄额定转速每分钟 120 转。３、3 量程:0—1-10—100Ω4、使用与维护4、1 正确读数:ZC—8 接地摇表的数字盘上显示为 1。2.3……10 十个大格，每个大格中有十个小格。倍数盘内有 0.1 1 10 三种倍数.在规定转速内，仪表指针稳定时指针所指的数乘以所选的倍数即是测量的结果.4、2 仪表好坏的检查：4、2、1 外观检查.4、2、2 开路实验：将仪表上的电流端钮 C1 和电位端钮 P1 短接，再将接地两端钮 C2 P2 短接,然后轻摇摇表，摇表的指针直接偏向读数最大方向。4、2、3 短路实验：将所有端钮连接起来，然后轻摇摇表，摇表的指针直接偏“0”的方向。5、测量方法5、1 接地电阻应在气候相对干燥的季节进行，避开雨后立即测量，以免测量结果不真实。5、2 将接地干线与接地体的连接点或接地干线上所有接地支线的连接点断开,使接地体脱离任何连接关系成为独立体.5 、 3 将 两 个 接 地 探 针 沿 接 地 体 敷 设 方 向 分 别 插 入 距 接 地 体20m、40m 的地下插入深度为 400mm。如下图所示：5、4 将仪表放置水平位置，并接线:将 C2、P2 短接后用 5m 线连接接地体；C1 接 40m 线、P1 接20m 线。如右图所示：5、5 检查检流计是否指在中心线上，否则可用调零器将其调整指于中心线。5、6 将“倍率标度”置于最大倍数，慢慢转动发电机摇把，同时旋动“测量标度盘”使检流计指针指于众中心线。5、7 当检流计的指针接近平衡时,加快发电机摇把的转速，使其达到每分钟 120 转以上,调整“测量标度盘”使指针指于中心线上。5、8 如“测量标度盘”的读书小于 1 时,应将“倍率标度”置于较小标度倍数，再重新调整“测量标度盘"以得到正确读数。5、9 用“测量标度盘”的读书乘以“倍率标度盘”的倍数即为所测的接地电阻值.6、注意事项：当检流计的灵敏度过高时，可将电位探测针插入土壤中浅一些.当检流计灵敏度不够时，可沿电位探测针和电流探测针注水湿润。7、 对于各类常用的接地装置，其允许接地电阻合格值分别为：7、1 电源容量 100kVA 以上的变压器或发电机的工作接地,R<=4Ω。7、2 电源容量小于等于 100kVA 的变压器或发...
