“水钻法”人工挖孔桩施工技术方案

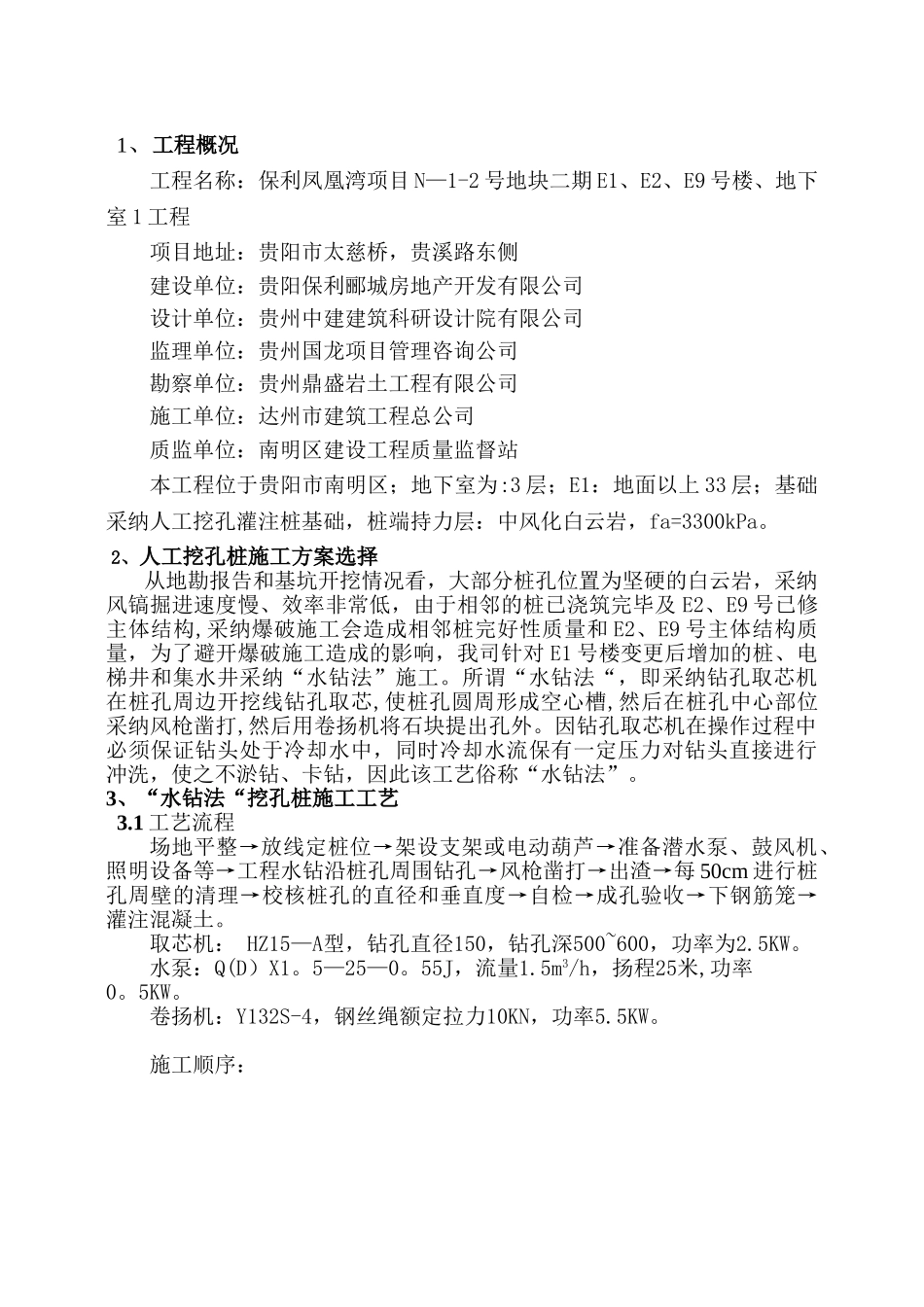

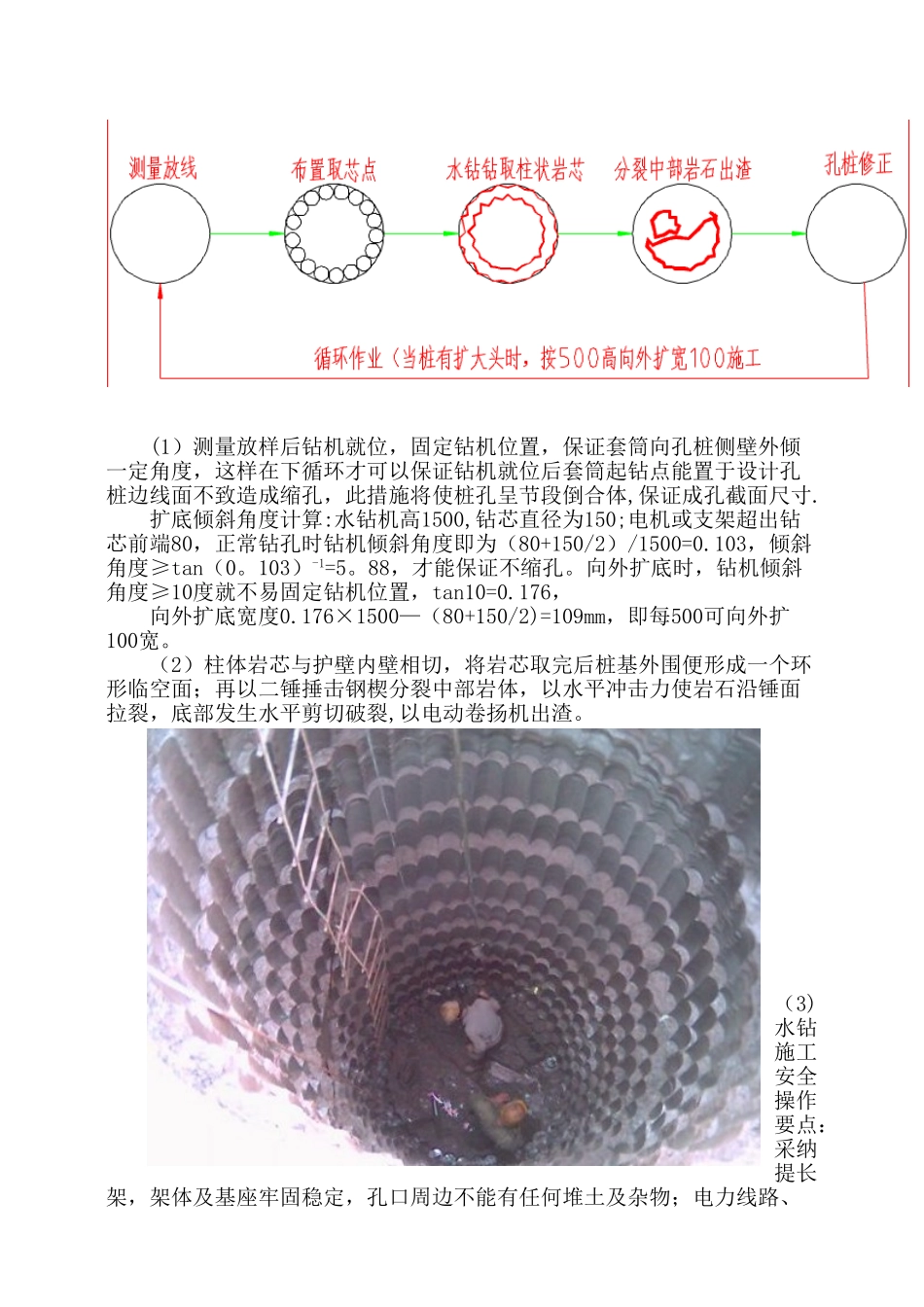

1、工程概况工程名称：保利凤凰湾项目 N—1-2 号地块二期 E1、E2、E9 号楼、地下室 1 工程项目地址：贵阳市太慈桥，贵溪路东侧建设单位：贵阳保利郦城房地产开发有限公司设计单位：贵州中建建筑科研设计院有限公司监理单位：贵州国龙项目管理咨询公司勘察单位：贵州鼎盛岩土工程有限公司施工单位：达州市建筑工程总公司质监单位：南明区建设工程质量监督站本工程位于贵阳市南明区；地下室为:3 层；E1：地面以上 33 层；基础采纳人工挖孔灌注桩基础，桩端持力层：中风化白云岩，fa=3300kPa。 2、人工挖孔桩施工方案选择 从地勘报告和基坑开挖情况看，大部分桩孔位置为坚硬的白云岩，采纳风镐掘进速度慢、效率非常低，由于相邻的桩已浇筑完毕及 E2、E9 号已修主体结构,采纳爆破施工会造成相邻桩完好性质量和 E2、E9 号主体结构质量，为了避开爆破施工造成的影响，我司针对 E1 号楼变更后增加的桩、电梯井和集水井采纳“水钻法”施工。所谓“水钻法“，即采纳钻孔取芯机在桩孔周边开挖线钻孔取芯,使桩孔圆周形成空心槽,然后在桩孔中心部位采纳风枪凿打,然后用卷扬机将石块提出孔外。因钻孔取芯机在操作过程中必须保证钻头处于冷却水中，同时冷却水流保有一定压力对钻头直接进行冲洗，使之不淤钻、卡钻，因此该工艺俗称“水钻法”。3、“水钻法“挖孔桩施工工艺 3.1 工艺流程场地平整→放线定桩位→架设支架或电动葫芦→准备潜水泵、鼓风机、照明设备等→工程水钻沿桩孔周围钻孔→风枪凿打→出渣→每 50cm 进行桩孔周壁的清理→校核桩孔的直径和垂直度→自检→成孔验收→下钢筋笼→灌注混凝土。取芯机： HZ15—A型，钻孔直径150，钻孔深500~600，功率为2.5KW。水泵：Q(D）X1。5—25—0。55J，流量1.5m3/h，扬程25米,功率0。5KW。卷扬机：Y132S-4，钢丝绳额定拉力10KN，功率5.5KW。施工顺序：(1）测量放样后钻机就位，固定钻机位置，保证套筒向孔桩侧壁外倾一定角度，这样在下循环才可以保证钻机就位后套筒起钻点能置于设计孔桩边线面不致造成缩孔，此措施将使桩孔呈节段倒合体,保证成孔截面尺寸.扩底倾斜角度计算:水钻机高1500,钻芯直径为150;电机或支架超出钻芯前端80，正常钻孔时钻机倾斜角度即为（80+150/2）/1500=0.103，倾斜角度≥tan（0。103）-1=5。88，才能保证不缩孔。向外扩底时，钻机倾斜角度≥10度就不易固定钻机位置，tan10=0.176，向外扩底宽度0.176×1500—（80+150/2)=109mm，即每500可向外扩100宽。（2）柱体岩...
