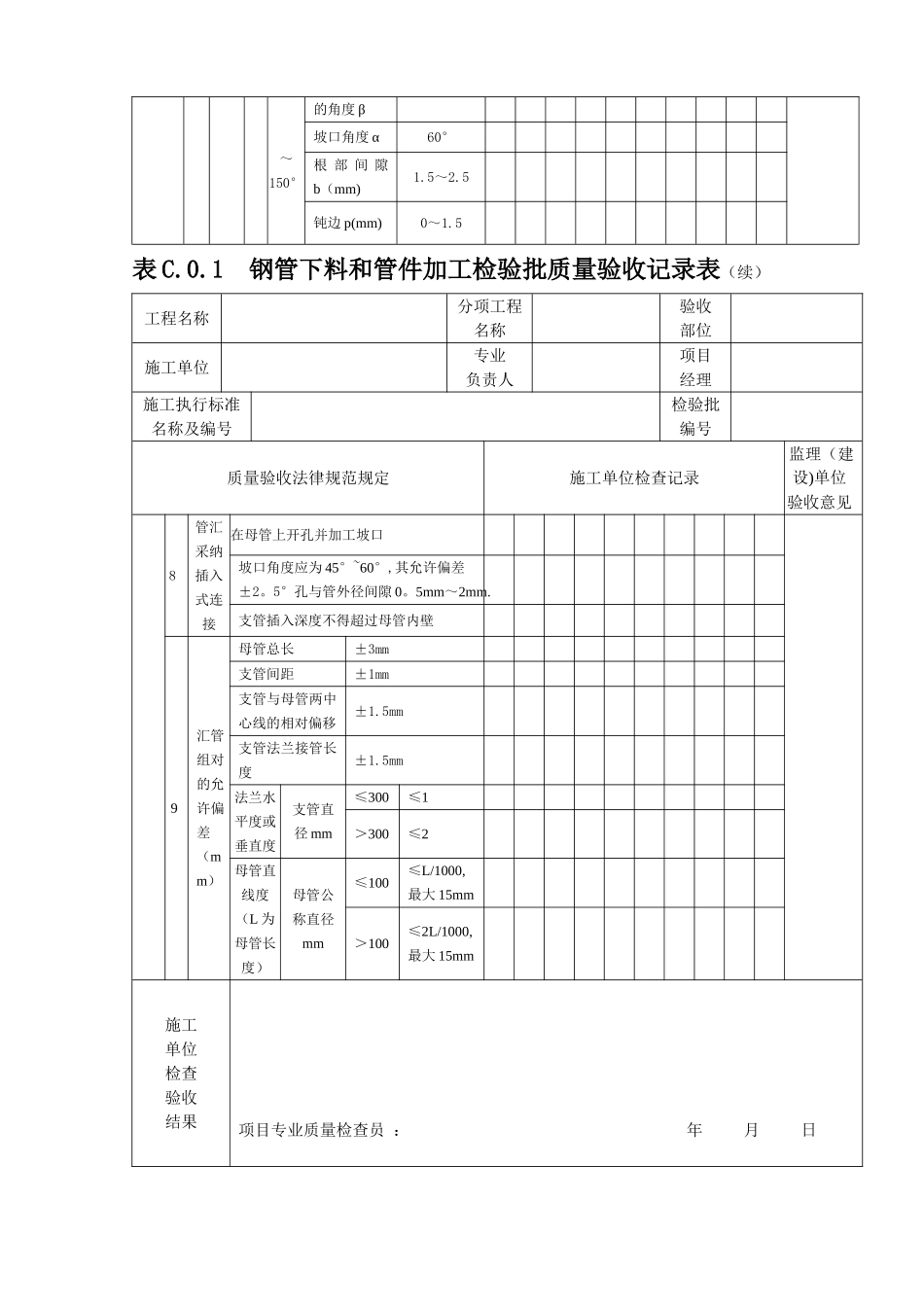

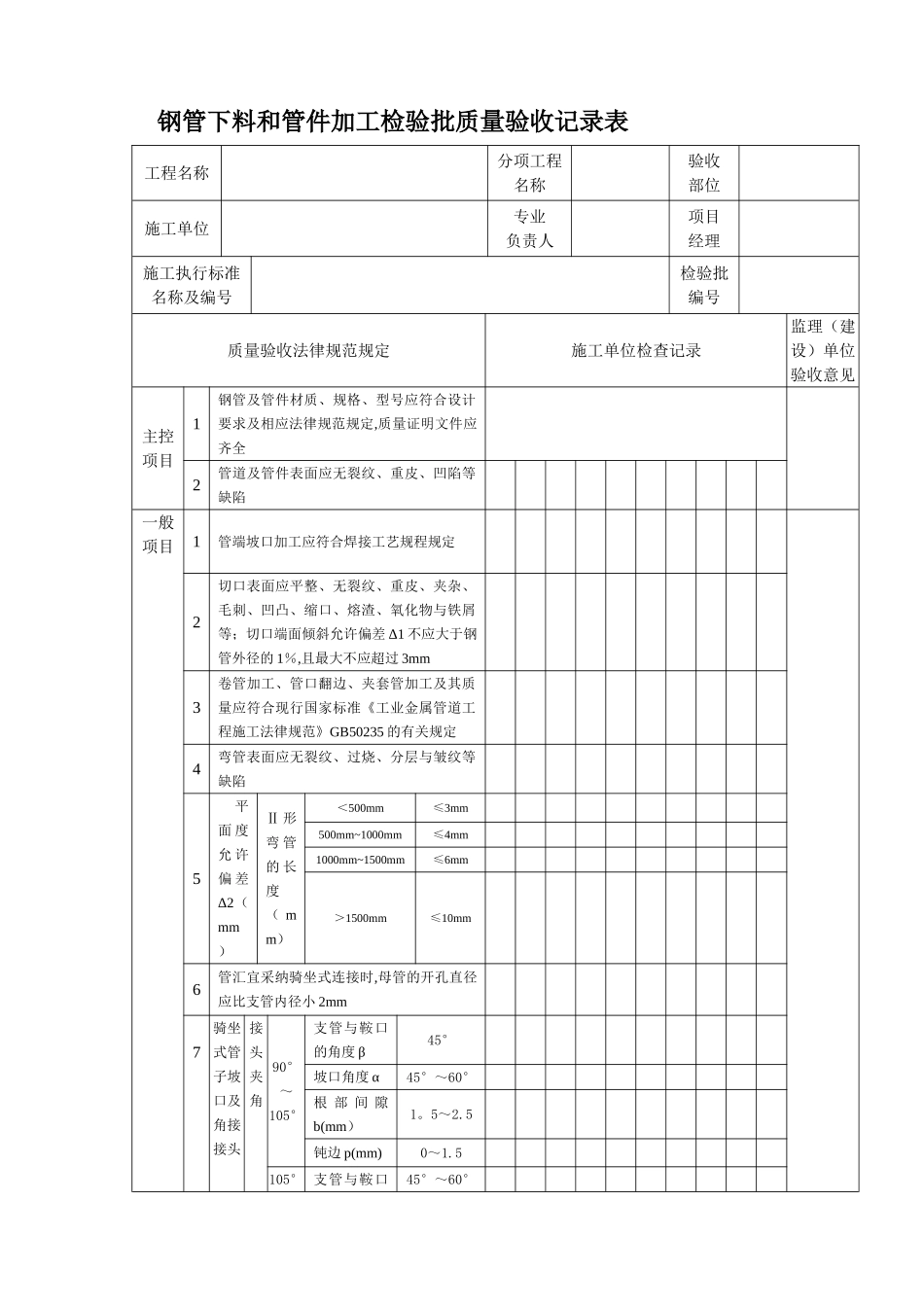

钢管下料和管件加工检验批质量验收记录表工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收法律规范规定施工单位检查记录监理（建设）单位验收意见主控项目1钢管及管件材质、规格、型号应符合设计要求及相应法律规范规定,质量证明文件应齐全2管道及管件表面应无裂纹、重皮、凹陷等缺陷一般项目1管端坡口加工应符合焊接工艺规程规定2切口表面应平整、无裂纹、重皮、夹杂、毛刺、凹凸、缩口、熔渣、氧化物与铁屑等；切口端面倾斜允许偏差 Δ1 不应大于钢管外径的 1％,且最大不应超过 3mm3卷管加工、管口翻边、夹套管加工及其质量应符合现行国家标准《工业金属管道工程施工法律规范》GB50235 的有关规定4弯管表面应无裂纹、过烧、分层与皱纹等缺陷5 平面 度允 许偏 差Δ2（mm）Ⅱ 形弯 管的 长度（ mm）＜500mm≤3mm500mm~1000mm≤4mm1000mm~1500mm≤6mm＞1500mm≤10mm6管汇宜采纳骑坐式连接时,母管的开孔直径应比支管内径小 2mm 7骑坐式管子坡口及角接接头接头夹角90°～105°支管与鞍口的角度 β45°坡口角度 α45°～60°根 部 间 隙b(mm）1。5～2.5钝边 p(mm)0～1.5105° 支管与鞍口45°～60°～150°的角度 β坡口角度 α60°根 部 间 隙b（mm)1.5～2.5钝边 p(mm)0～1.5表 C.0.1 钢管下料和管件加工检验批质量验收记录表（续）工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收法律规范规定施工单位检查记录 监理（建设)单位验收意见8管汇采纳插入式连接在母管上开孔并加工坡口 坡口角度应为 45°~60°,其允许偏差±2。5°孔与管外径间隙 0。5mm～2mm.支管插入深度不得超过母管内壁9汇管组对的允许偏差（mm）母管总长±3mm支管间距±1mm支管与母管两中心线的相对偏移±1.5mm支管法兰接管长度±1.5mm法兰水平度或垂直度支管直径 mm≤300≤1＞300≤2母管直线度（L 为母管长度）母管公称直径mm≤100≤L/1000,最大 15mm＞100≤2L/1000,最大 15mm施工单位检查验收结果项目专业质量检查员 ： 年 月 日监理(建设）单位验收结论监理工程师：（建设单位项目代表） 年 月 日管道安装检验批质量验收记录表工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收法律规范规定施工单位检查记录监理(建设)单位验收意见主控项目1钢管及管件材质、规格、型号应符合设计...
