万用表作业指导书

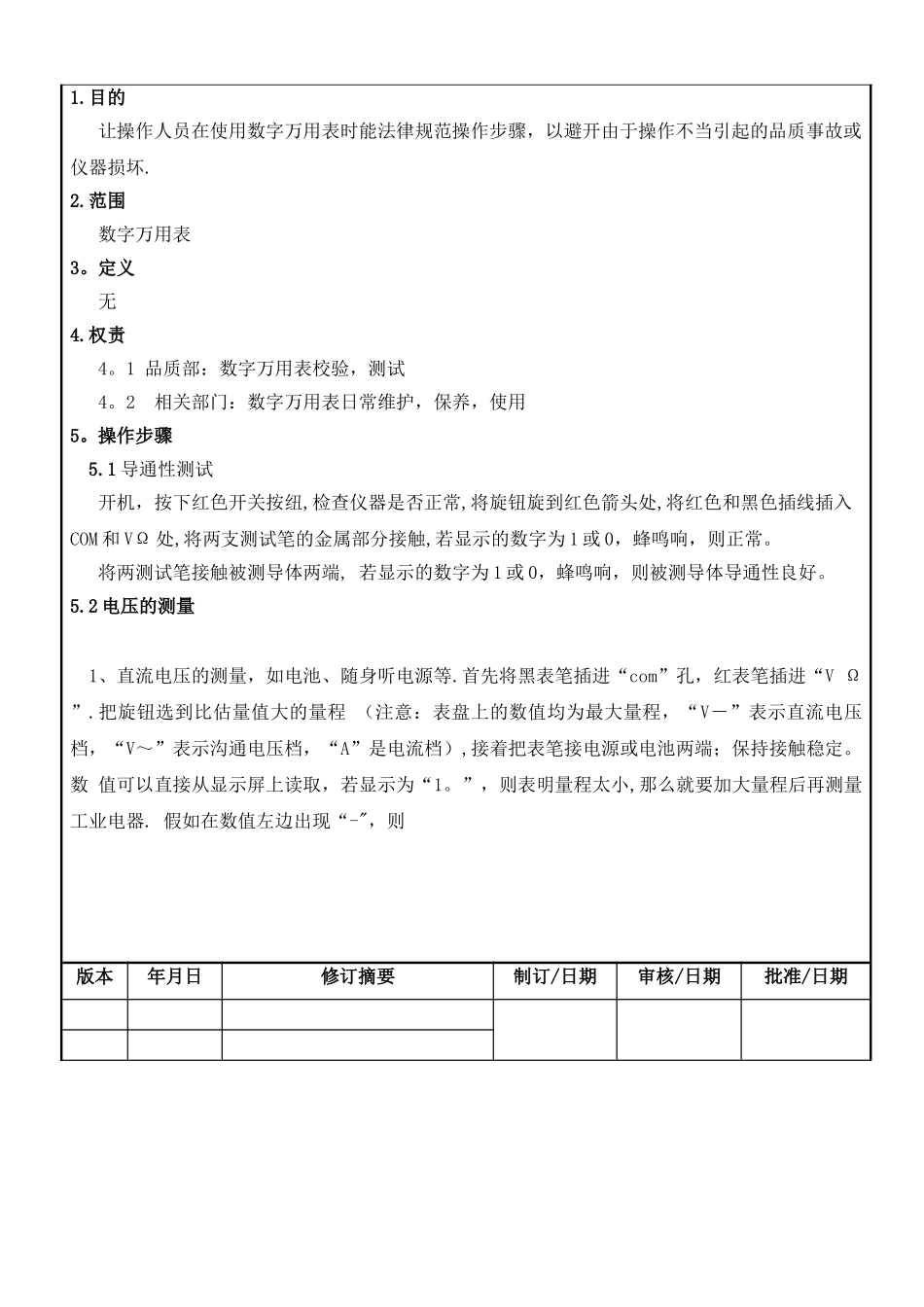

1.目的 让操作人员在使用数字万用表时能法律规范操作步骤，以避开由于操作不当引起的品质事故或仪器损坏.2.范围 数字万用表3。定义 无4.权责 4。1 品质部：数字万用表校验，测试 4。2 相关部门：数字万用表日常维护，保养，使用5。操作步骤 5.1 导通性测试开机，按下红色开关按纽,检查仪器是否正常,将旋钮旋到红色箭头处,将红色和黑色插线插入COM 和 VΩ 处,将两支测试笔的金属部分接触,若显示的数字为 1 或 0，蜂鸣响，则正常。将两测试笔接触被测导体两端, 若显示的数字为 1 或 0，蜂鸣响，则被测导体导通性良好。5.2 电压的测量 1、直流电压的测量，如电池、随身听电源等.首先将黑表笔插进“com”孔，红表笔插进“V Ω ”.把旋钮选到比估量值大的量程 （注意：表盘上的数值均为最大量程，“V－”表示直流电压档，“V～”表示沟通电压档，“A”是电流档）,接着把表笔接电源或电池两端；保持接触稳定。数 值可以直接从显示屏上读取，若显示为“1。”，则表明量程太小,那么就要加大量程后再测量工业电器. 假如在数值左边出现“-"，则版本年月日修订摘要制订/日期审核/日期批准/日期表明表笔极性与实际电源极性相反，此时红表笔接的是负极。 2、沟通电压的测量。表笔插孔与直流电压的测量一样，不过应该将旋钮打到沟通档“V～”处所需的量程即可。沟通电压无正负之分，测量方法跟前面相同. 无论测沟通还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。 5.3 电流的测量 1、直流电流的测量。先将黑表笔插入“COM”孔.若测量大于 200mA 的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流 “ 10A”档；若测量小于 200mA 的电流,则将红表笔插入 “200mA”插孔,将旋钮打到直流 200mA 以内的合适量程。调整好后，就可以测量了.将 万用表串进电路中,保持稳定,即可读数。若显示为“1.”,那么就要加大量程；假如在数值左边出现“—”,则表明电流从黑表笔流进万用表。2、沟通电流的测量。测量方法与 1 相同,不过档位应该打到沟通档位。电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，你的表或电 源会报 5。4电阻的测量 将表笔插进“COM"和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻,但 不要把手同时接触电阻两端，这样会影响测量精确度的－－人体是电阻很大但是有限大的导体。读数时,要保持表笔和电阻有良好的...
