万科水电安装工程作业指引

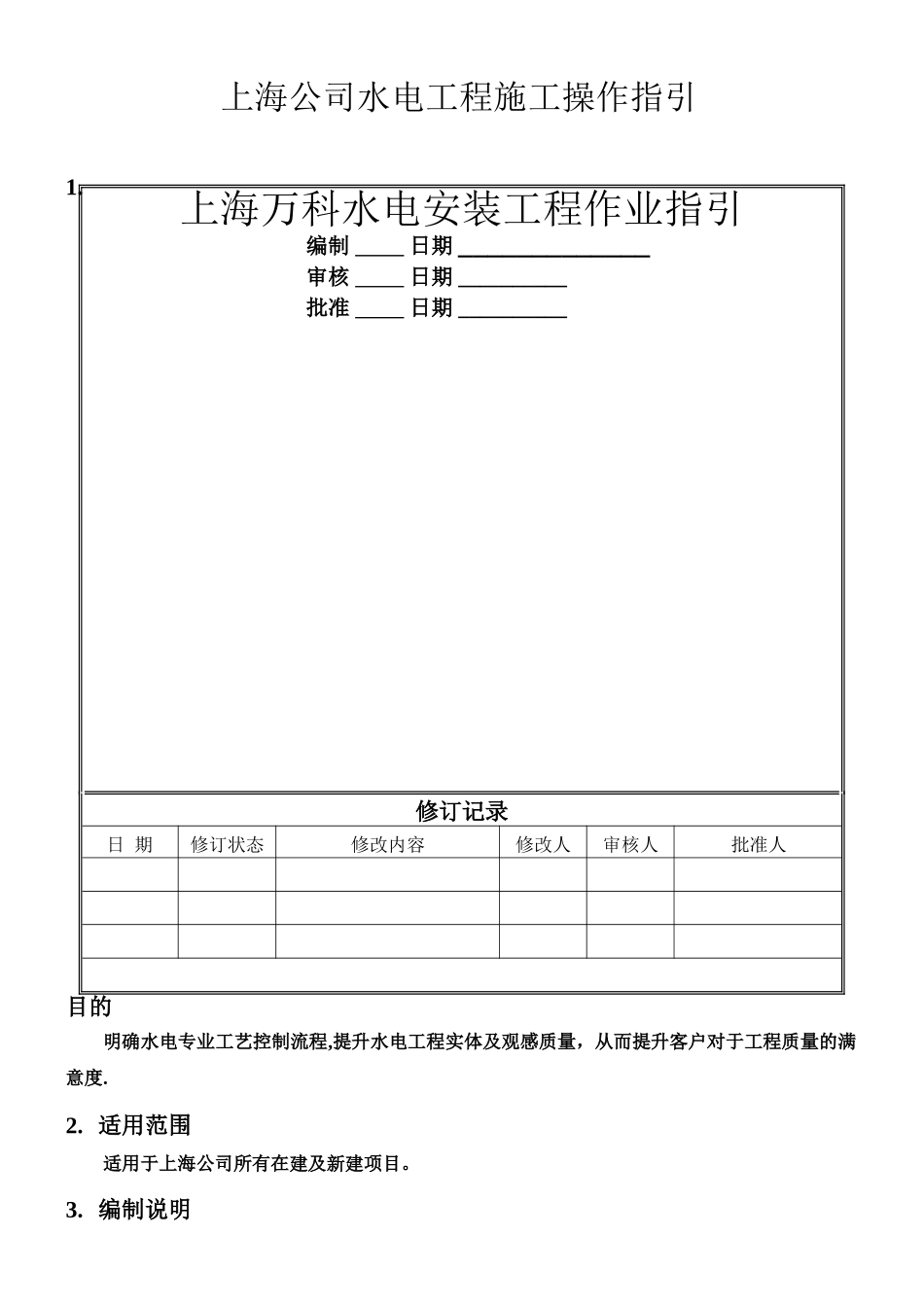

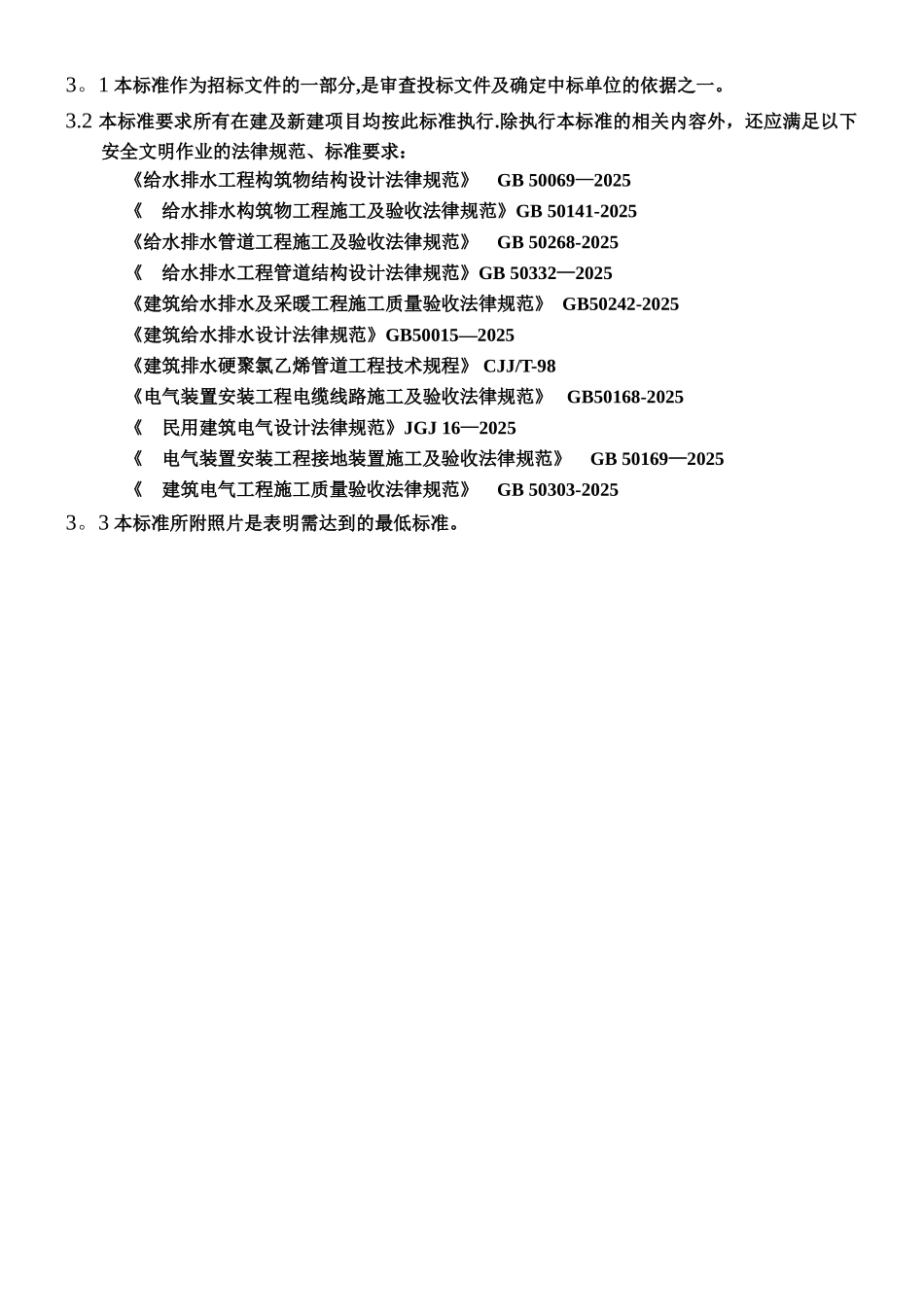

上海公司水电工程施工操作指引1.目的明确水电专业工艺控制流程,提升水电工程实体及观感质量，从而提升客户对于工程质量的满意度.2. 适用范围适用于上海公司所有在建及新建项目。3. 编制说明上海万科水电安装工程作业指引编制 日期 _____________审核 日期 __________批准 日期 __________修订记录日 期修订状态修改内容修改人审核人批准人3。1 本标准作为招标文件的一部分,是审查投标文件及确定中标单位的依据之一。3.2 本标准要求所有在建及新建项目均按此标准执行.除执行本标准的相关内容外，还应满足以下安全文明作业的法律规范、标准要求：《给水排水工程构筑物结构设计法律规范》 GB 50069—2025《 给水排水构筑物工程施工及验收法律规范》GB 50141-2025《给水排水管道工程施工及验收法律规范》 GB 50268-2025《 给水排水工程管道结构设计法律规范》GB 50332—2025《建筑给水排水及采暖工程施工质量验收法律规范》 GB50242-2025《建筑给水排水设计法律规范》GB50015—2025《建筑排水硬聚氯乙烯管道工程技术规程》 CJJ/T-98《电气装置安装工程电缆线路施工及验收法律规范》 GB50168-2025《 民用建筑电气设计法律规范》JGJ 16—2025 《 电气装置安装工程接地装置施工及验收法律规范》 GB 50169—2025《 建筑电气工程施工质量验收法律规范》 GB 50303-20253。3 本标准所附照片是表明需达到的最低标准。4. 水电专业工艺标准做法4.1 给排水专业工艺流程构造做法做法说明及节点详图1 放线定位1、冷热水平行安装热水管应在冷水管上方，垂直安装热水管应在冷水管左侧2、管线在房间内沿棚顶铺设做法说明：1、为方便业主控制给水管，除在管道井内水表前加设锁闭阀外，在户内的厨房加设球阀控制给水管；2、管道不得直接与热水器直接连接，应采纳 400mm 金属波纹管过度；3、根据当地气候对明敷管线做保温或防结露处理。2混凝土结构 预 留槽、套管结构预留槽不超过保护层深度，超越混凝土结构的根据设计要求预留套管3 安装放线 管 线 埋 设 必 须 横 平 竖直，符合装修图要求4 二次结构切割开槽详：给水管道预留槽及开槽做法5 管线集中预加工在可运输情况尽可能集中加工6 现场安装 按法律规范施工7 试压给水管道试验压力应为给水管道的 1.5 倍,但不能 小 于 0 。 6Mpa, 稳 压1h,压降不大于0.05Mpa，然后在工作压力的 1.15 倍状态下稳压 2h, 压 力 降 不 大 于0.03Mpa。同时检查各...
