临时用电施工组织设计72871

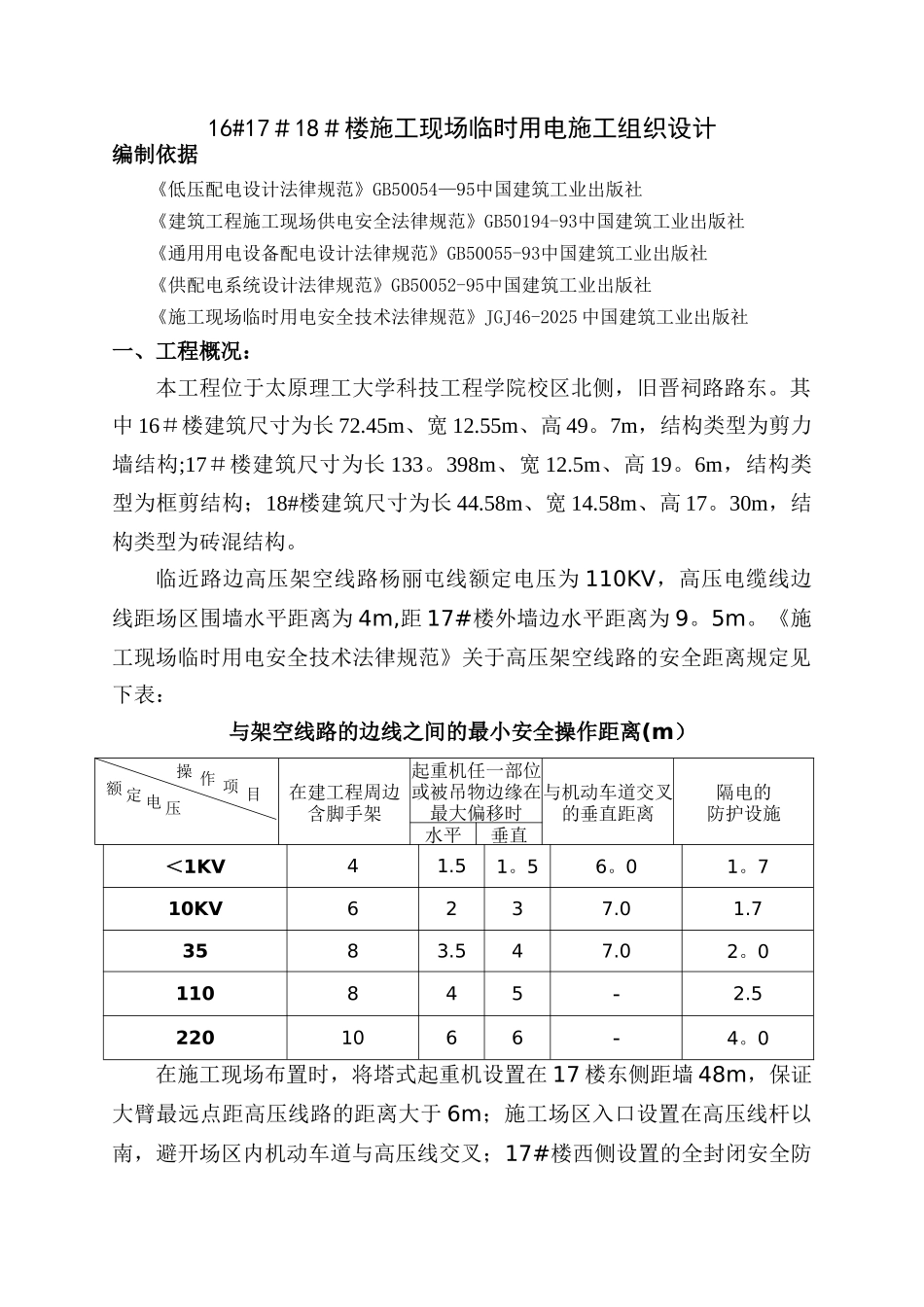

16#17＃18＃楼施工现场临时用电施工组织设计编制依据 《低压配电设计法律规范》GB50054—95中国建筑工业出版社 《建筑工程施工现场供电安全法律规范》GB50194-93中国建筑工业出版社 《通用用电设备配电设计法律规范》GB50055-93中国建筑工业出版社 《供配电系统设计法律规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术法律规范》JGJ46-2025 中国建筑工业出版社一、工程概况：本工程位于太原理工大学科技工程学院校区北侧，旧晋祠路路东。其中 16＃楼建筑尺寸为长 72.45m、宽 12.55m、高 49。7m，结构类型为剪力墙结构;17＃楼建筑尺寸为长 133。398m、宽 12.5m、高 19。6m，结构类型为框剪结构；18#楼建筑尺寸为长 44.58m、宽 14.58m、高 17。30m，结构类型为砖混结构。临近路边高压架空线路杨丽屯线额定电压为 110KV，高压电缆线边线距场区围墙水平距离为 4m,距 17#楼外墙边水平距离为 9。5m。《施工现场临时用电安全技术法律规范》关于高压架空线路的安全距离规定见下表：与架空线路的边线之间的最小安全操作距离(m）在建工程周边含脚手架起重机任一部位或被吊物边缘在最大偏移时与机动车道交叉的垂直距离隔电的防护设施水平垂直＜1KV41.51。56。01。710KV6237.01.73583.547.02。0110845-2.52201066-4。0在施工现场布置时，将塔式起重机设置在 17 楼东侧距墙 48m，保证大臂最远点距高压线路的距离大于 6m；施工场区入口设置在高压线杆以南，避开场区内机动车道与高压线交叉；17#楼西侧设置的全封闭安全防操 作 项 目额 定 电 压护网架距墙为 600mm，距高压架空线路为 8.4m；以上各项均满足规定的安全操作距离,可不设置隔电的防护设施。工程临时用电设备主要有塔式起重机、砼输送泵、电焊机、钢筋加工机械、木工机械、水电机械、小型电动工具、照明用电等（机械明细见《现场施工主要机械设备表》）。二、供配电方式：由甲方现场提供变压器处引一路电源至施工总配电柜。再由总配电柜分配给各分配电箱，总配电柜处设电度表,以计量施工总电量。供电方式采纳三相五线制 TN—S 系统。在总配电箱及使用箱，以及高度超过 100m 的箱内做重复接地，并与保护零线可靠联接。工作零线和保护零线严格区分，不得混用.所有机电设备的金属外壳必须与保护零线做可靠联接.根据现场情况总配电柜出线采纳放射式和树干式相结合的配电方式。对负荷比较大的砼输送泵采纳单独回路配电，对负荷较远且较小的木工机械、钢筋...
