井下打捞工具手册

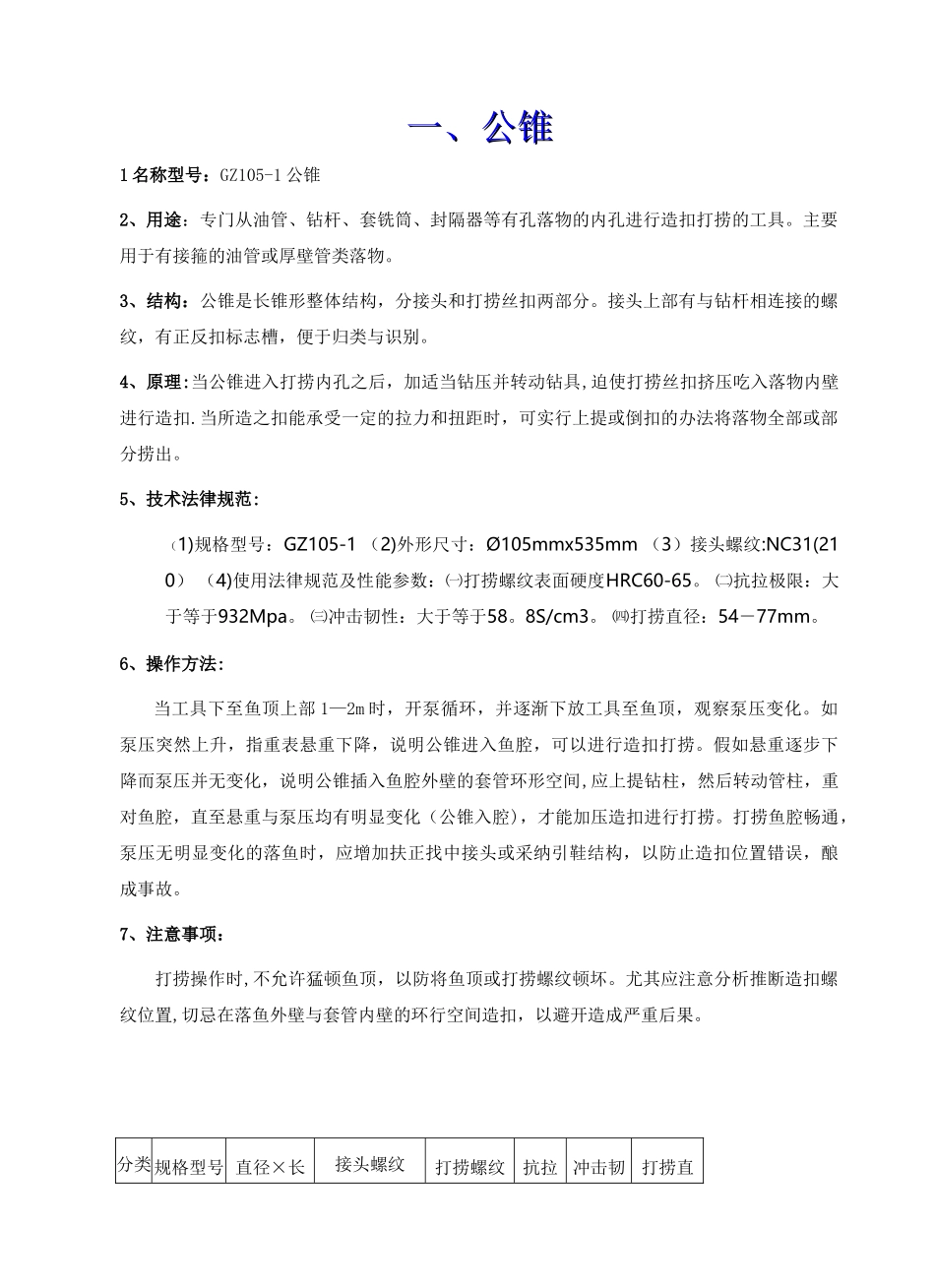

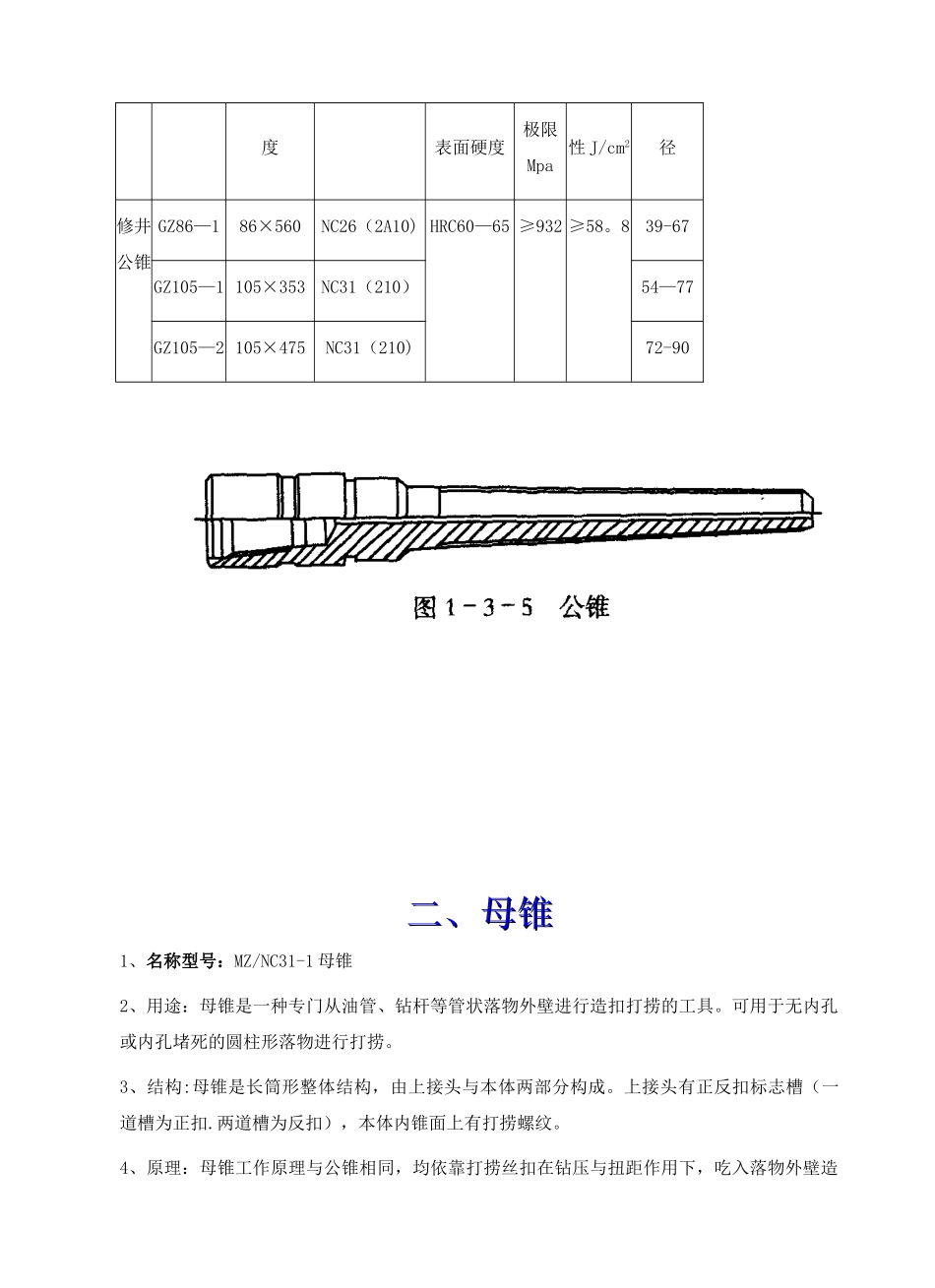

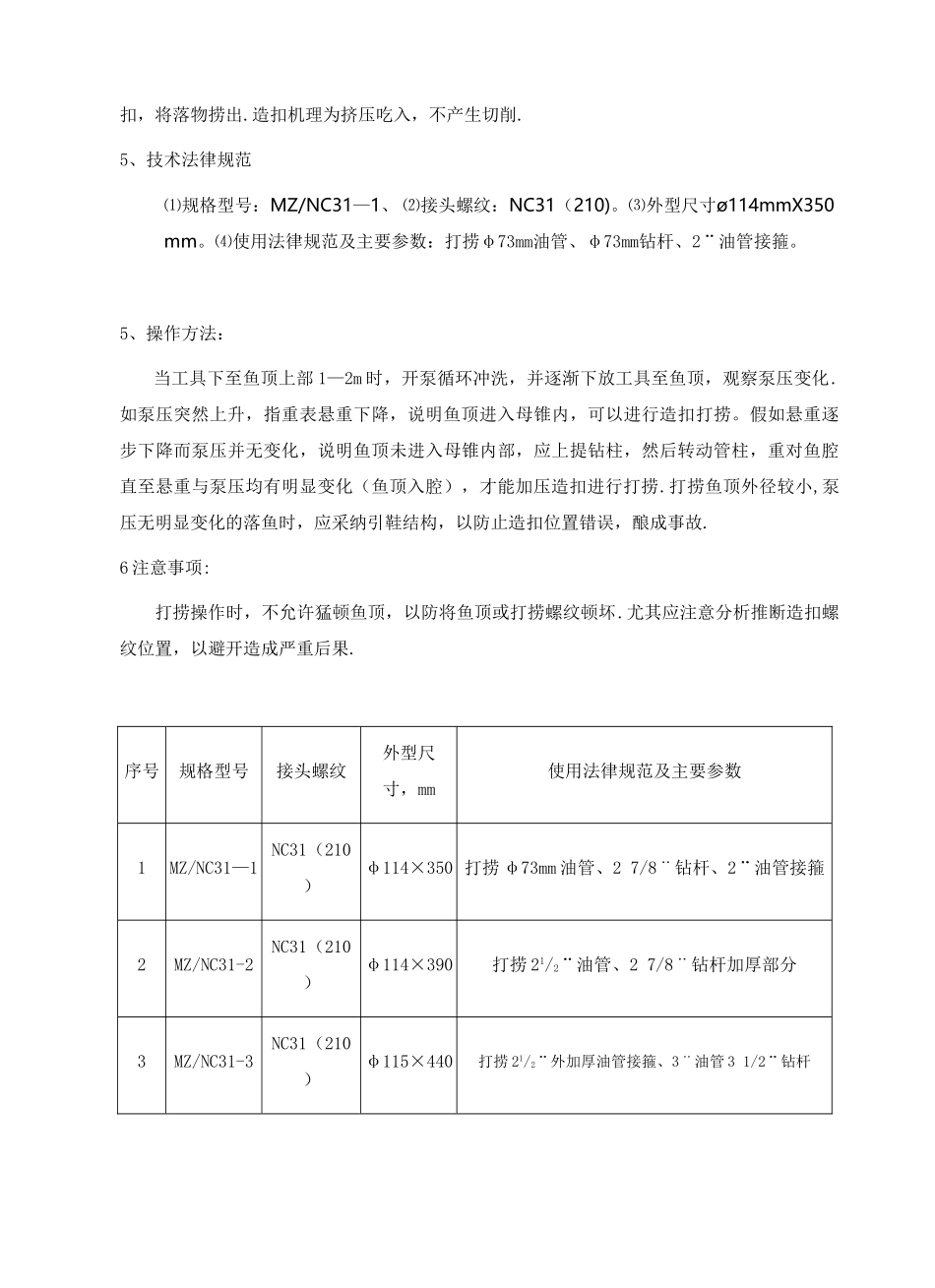

一、公锥一、公锥1 名称型号：GZ105-1 公锥2、用途：专门从油管、钻杆、套铣筒、封隔器等有孔落物的内孔进行造扣打捞的工具。主要用于有接箍的油管或厚壁管类落物。3、结构：公锥是长锥形整体结构，分接头和打捞丝扣两部分。接头上部有与钻杆相连接的螺纹，有正反扣标志槽，便于归类与识别。4、原理:当公锥进入打捞内孔之后，加适当钻压并转动钻具,迫使打捞丝扣挤压吃入落物内壁进行造扣.当所造之扣能承受一定的拉力和扭距时，可实行上提或倒扣的办法将落物全部或部分捞出。5、技术法律规范:（1)规格型号：GZ105-1 （2)外形尺寸：Ø105mmx535mm （3）接头螺纹:NC31(210） （4)使用法律规范及性能参数：㈠打捞螺纹表面硬度HRC60-65。 ㈡抗拉极限：大于等于932Mpa。 ㈢冲击韧性：大于等于58。8S/cm3。 ㈣打捞直径：54－77mm。6、操作方法: 当工具下至鱼顶上部 1—2m 时，开泵循环，并逐渐下放工具至鱼顶，观察泵压变化。如泵压突然上升，指重表悬重下降，说明公锥进入鱼腔，可以进行造扣打捞。假如悬重逐步下降而泵压并无变化，说明公锥插入鱼腔外壁的套管环形空间,应上提钻柱，然后转动管柱，重对鱼腔，直至悬重与泵压均有明显变化（公锥入腔)，才能加压造扣进行打捞。打捞鱼腔畅通，泵压无明显变化的落鱼时，应增加扶正找中接头或采纳引鞋结构，以防止造扣位置错误，酿成事故。7、注意事项：打捞操作时,不允许猛顿鱼顶，以防将鱼顶或打捞螺纹顿坏。尤其应注意分析推断造扣螺纹位置,切忌在落鱼外壁与套管内壁的环行空间造扣，以避开造成严重后果。分类规格型号 直径×长接头螺纹打捞螺纹抗拉冲击韧打捞直度表面硬度极限Mpa性 J/cm2径修井公锥GZ86—186×560NC26（2A10) HRC60—65 ≥932 ≥58。839-67GZ105—1 105×353NC31（210）54—77GZ105—2 105×475NC31（210)72-90二、母锥二、母锥1、名称型号：MZ/NC31-1 母锥2、用途：母锥是一种专门从油管、钻杆等管状落物外壁进行造扣打捞的工具。可用于无内孔或内孔堵死的圆柱形落物进行打捞。3、结构:母锥是长筒形整体结构，由上接头与本体两部分构成。上接头有正反扣标志槽（一道槽为正扣.两道槽为反扣），本体内锥面上有打捞螺纹。4、原理：母锥工作原理与公锥相同，均依靠打捞丝扣在钻压与扭距作用下，吃入落物外壁造扣，将落物捞出.造扣机理为挤压吃入，不产生切削.5、技术法律规范⑴规格型号：MZ/NC31—1、 ⑵接头螺纹：NC31（210)。⑶外型尺寸ø114mmX350mm。⑷使用法律规范...
