产品作业指导书

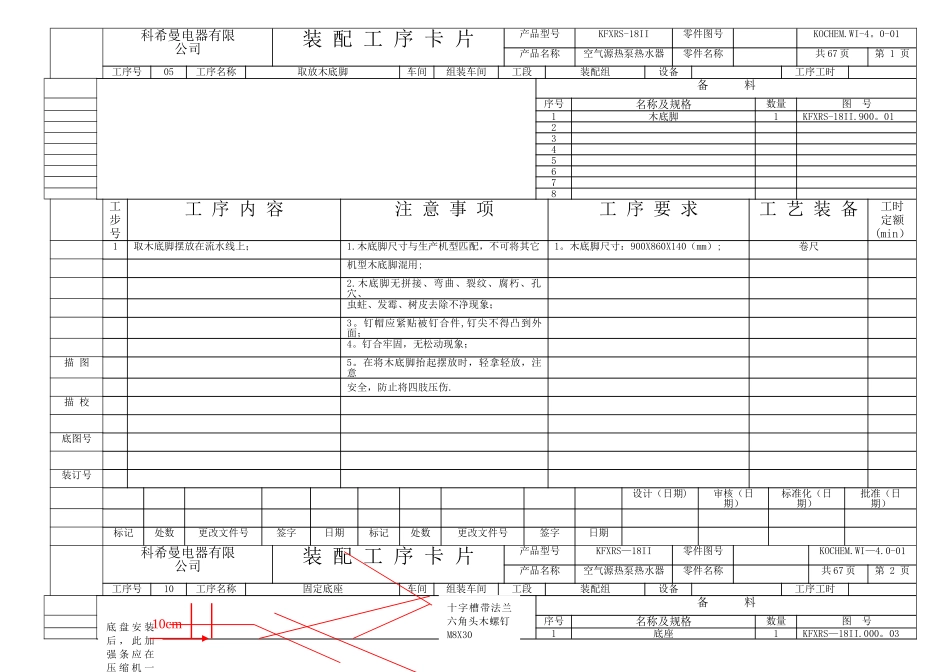

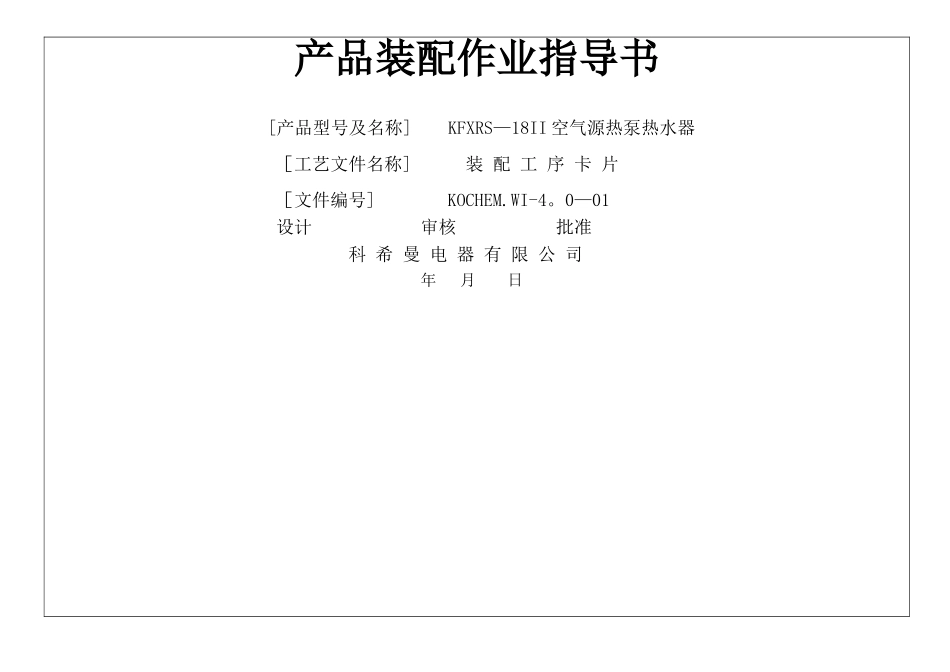

产品装配作业指导书 [产品型号及名称] KFXRS—18II 空气源热泵热水器［工艺文件名称] 装 配 工 序 卡 片［文件编号] KOCHEM.WI-4。0—01设计 审核 批准科 希 曼 电 器 有 限 公 司 年 月 日科希曼电器有限公司装 配 工 序 卡 片产品型号KFXRS-18II零件图号KOCHEM.WI-4。0-01产品名称空气源热泵热水器零件名称共 67 页第 1 页工序号05工序名称取放木底脚车间组装车间工段装配组设备工序工时备 料序号名称及规格数量图 号1木底脚1KFXRS-18II.900。012345678工步号工 序 内 容注 意 事 项工 序 要 求工 艺 装 备工时定额(min）1取木底脚摆放在流水线上；1.木底脚尺寸与生产机型匹配，不可将其它1。木底脚尺寸：900X860X140（mm）;卷尺机型木底脚混用;2.木底脚无拼接、弯曲、裂纹、腐朽、孔穴、虫蛀、发霉、树皮去除不净现象；3。钉帽应紧贴被钉合件,钉尖不得凸到外面；4。钉合牢固，无松动现象；描 图5。在将木底脚抬起摆放时，轻拿轻放，注意安全，防止将四肢压伤.描 校底图号装订号设计（日期)审核（日期）标准化（日期）批准（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期科希曼电器有限公司装 配 工 序 卡 片产品型号KFXRS—18II零件图号KOCHEM.WI—4.0-01产品名称空气源热泵热水器零件名称共 67 页第 2 页工序号10工序名称固定底座车间组装车间工段装配组设备工序工时备 料序号名称及规格数量图 号1底座1KFXRS—18II.000。03十字槽带法兰六角头木螺钉M8X30底 盘 安 装后 ， 此 加强 条 应 在压 缩 机 一侧10cm2十字槽带法兰六角头木螺钉 M8X304345678工步号工 序 内 容注 意 事 项工 序 要 求工 艺 装 备工时定额（min）1取底座放置于木底脚上，使其四角固定孔位置1。底座与木底脚尺寸是否匹配；1。底座尺寸：800X800X50（mm）；气枪与木底脚木条中间线对齐,且如图出水管一2.底座表面喷涂应完好、均匀,无锈斑、油侧应有 10cm 的间距；污、掉漆、划伤、变形等缺陷；2用 4 枚十字槽带法兰六角头木螺钉 M8X30 将底3。焊接部位应牢固,不得有虚焊、脱焊、漏座固定。焊和烧穿现象；4。固定底座时，不得碰伤、划伤喷涂件表面；描 图5。底座固定牢固,固定后木底脚无断裂，用手搬动无轴向松动现象；描 校6。在将底座抬起摆放时，轻拿轻放，注意安全，防止将四肢压伤。底图号装订号设计(日期）审核（日期)标准化(日期）批准（日期）标记处数...
