人货梯基础加固方案

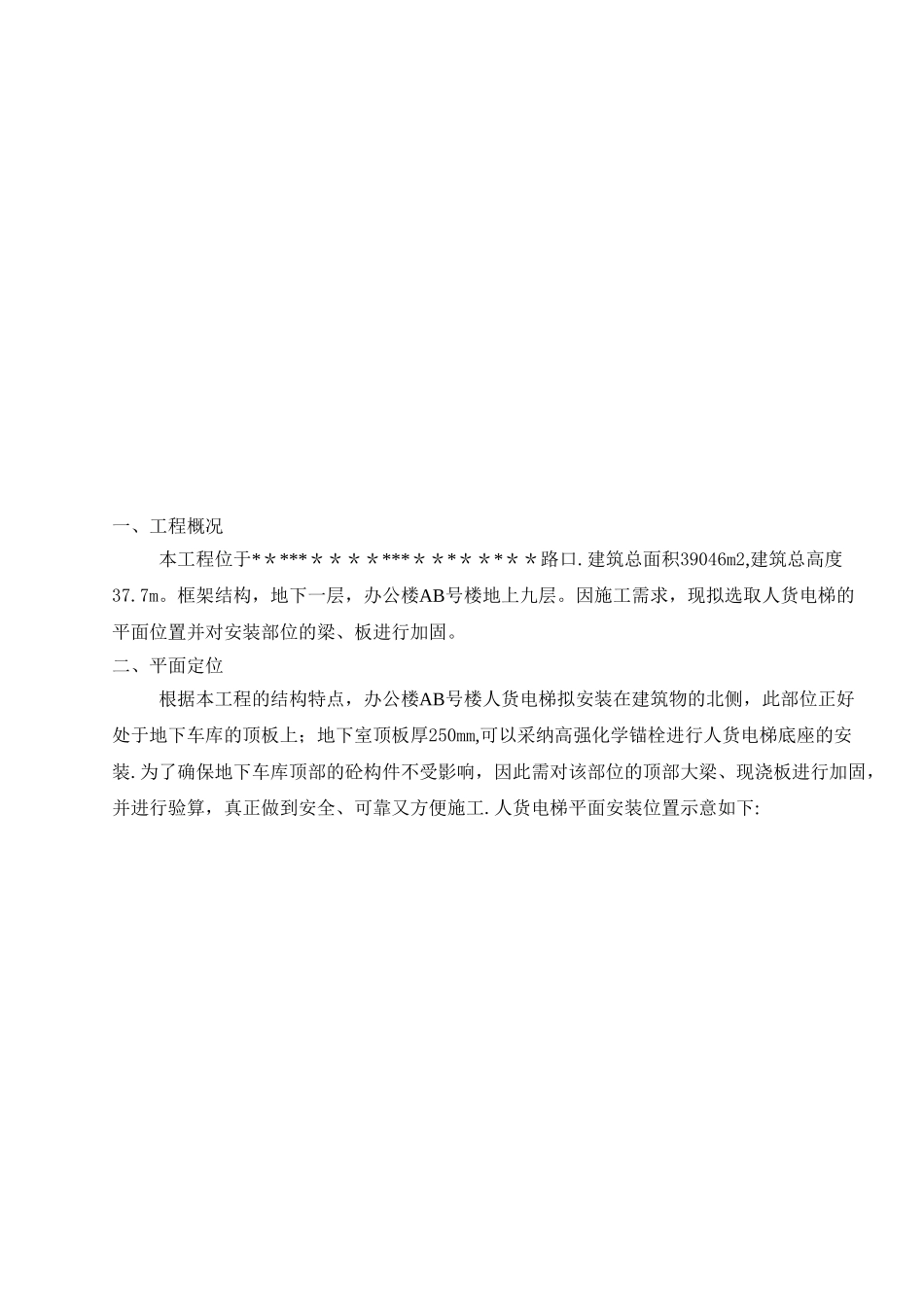

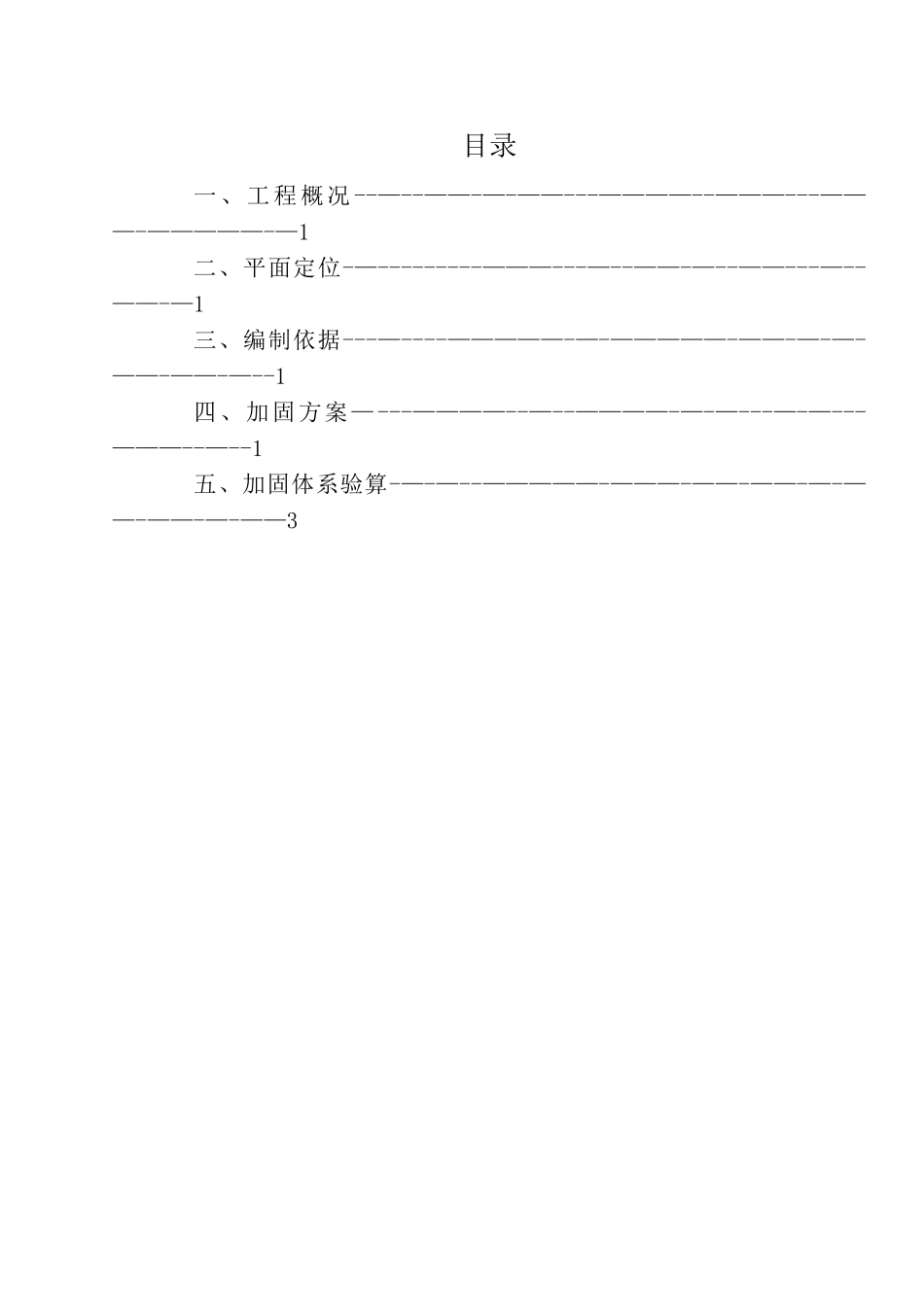

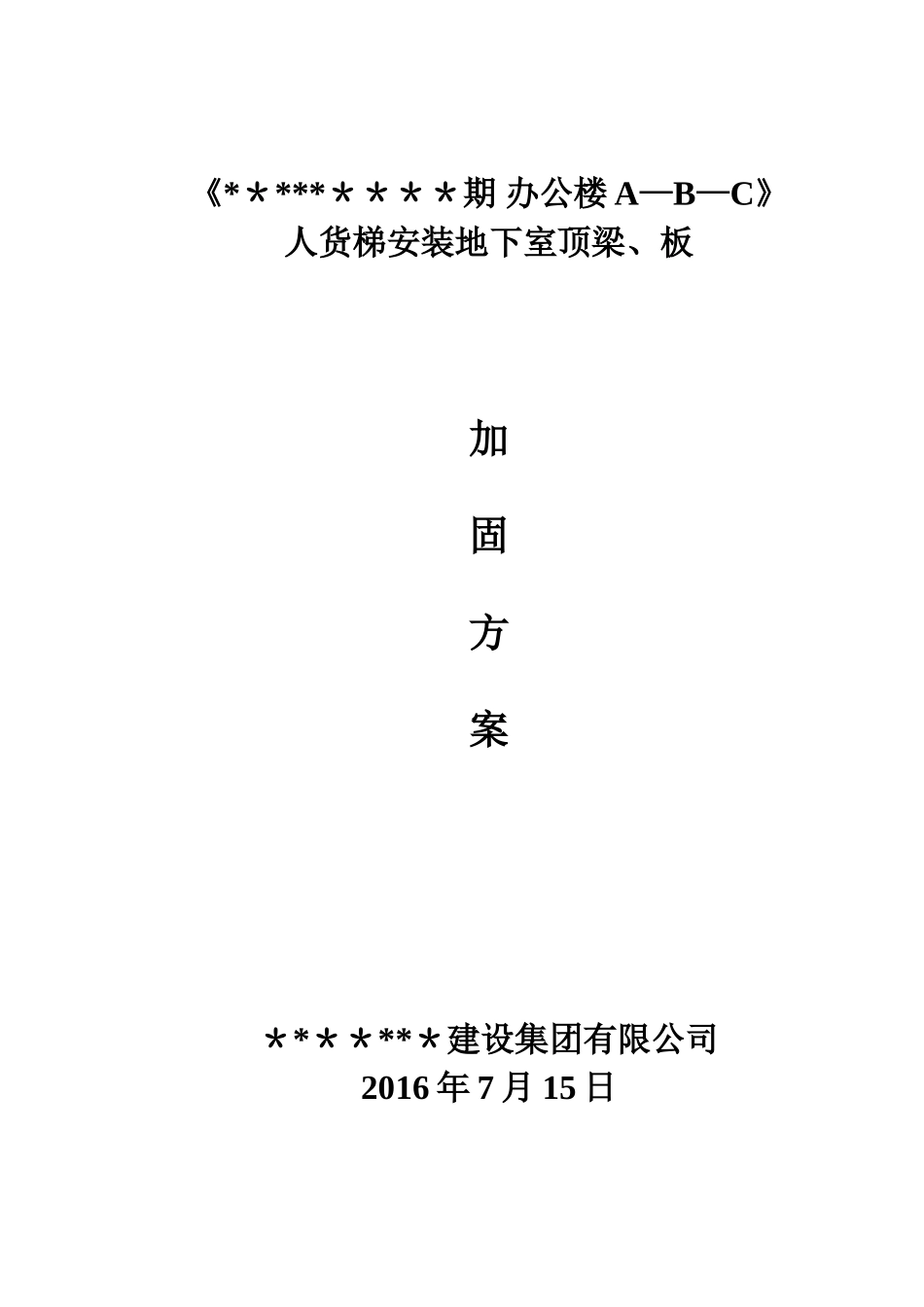

《*＊***＊＊＊＊期 办公楼 A—B—C》人货梯安装地下室顶梁、板加固方案＊*＊＊**＊建设集团有限公司2016 年 7 月 15 日目录一、工程概况 --—--——-—-——---————--———---———-—————-—1二、平面定位-—---------———---—--——-—--——---—--——-—1三、编制依据---—----—————-—-—————-——-—-—-——-——-—--1四、加固方案—---————--—--————-—-—---—-—---———--—--1五、加固体系验算-—-—--—————-———-——-——-—-——-——-—-——3一、工程概况本工程位于*＊***＊＊＊＊***＊＊*＊＊*＊＊路口.建筑总面积39046m2,建筑总高度37.7m。框架结构，地下一层，办公楼AB号楼地上九层。因施工需求，现拟选取人货电梯的平面位置并对安装部位的梁、板进行加固。二、平面定位根据本工程的结构特点，办公楼AB号楼人货电梯拟安装在建筑物的北侧，此部位正好处于地下车库的顶板上；地下室顶板厚250mm,可以采纳高强化学锚栓进行人货电梯底座的安装.为了确保地下车库顶部的砼构件不受影响，因此需对该部位的顶部大梁、现浇板进行加固，并进行验算，真正做到安全、可靠又方便施工.人货电梯平面安装位置示意如下:三、编制依据 建筑施工扣件式钢管脚手架安全技术法律规范（JGJl30—2025)建筑施工安全检查标准（JGJ59—2025）建筑施工模板安全技术法律规范（JGJl62—2025)建筑工程施工手册-—第五版四、加固方案方案一:1、加固方案（1)对人货电梯作用范围的梁板进行加固，使梁、板处于不受力状态。（2） 加固架体材料选用：采纳60×100mm或50×90mm的木龙骨、48×3。5钢管扣件支撑系统。支撑立杆和剪刀撑设置方案如下图所示:2、架体搭设要求1）梁板加固时,立杆必须上下顶紧，纵、横杆件不得缺少，立杆顶部扣件拧紧，当梁、板水平杆高度不一时，应延伸至对方至少两根立杆。若现浇板下部支撑立杆使用可调托撑，顶丝与钢管龙骨相连时，托板厚度不得小于5mm，托板与螺杆必须焊接牢固，使用时螺杆伸出长度不得超过150mm,插入立杆内的长度不得少于200mm.2）满堂支架沿框架大梁周边与中间每隔四跨支架立杆沿竖向设置一道纵、横向剪刀撑，由底至顶连续设置。剪刀撑应用旋转扣件固定在与之相交的水平杆或立杆上,旋转扣件中心线至主接点的距离不宜大于150mm。3）纵横向水平杆设置在立杆内侧,其长度不应小于3跨。纵横向水平杆接长采纳对接扣件连接，纵横向水平杆的对接扣件交错布置，两根相邻纵横...
