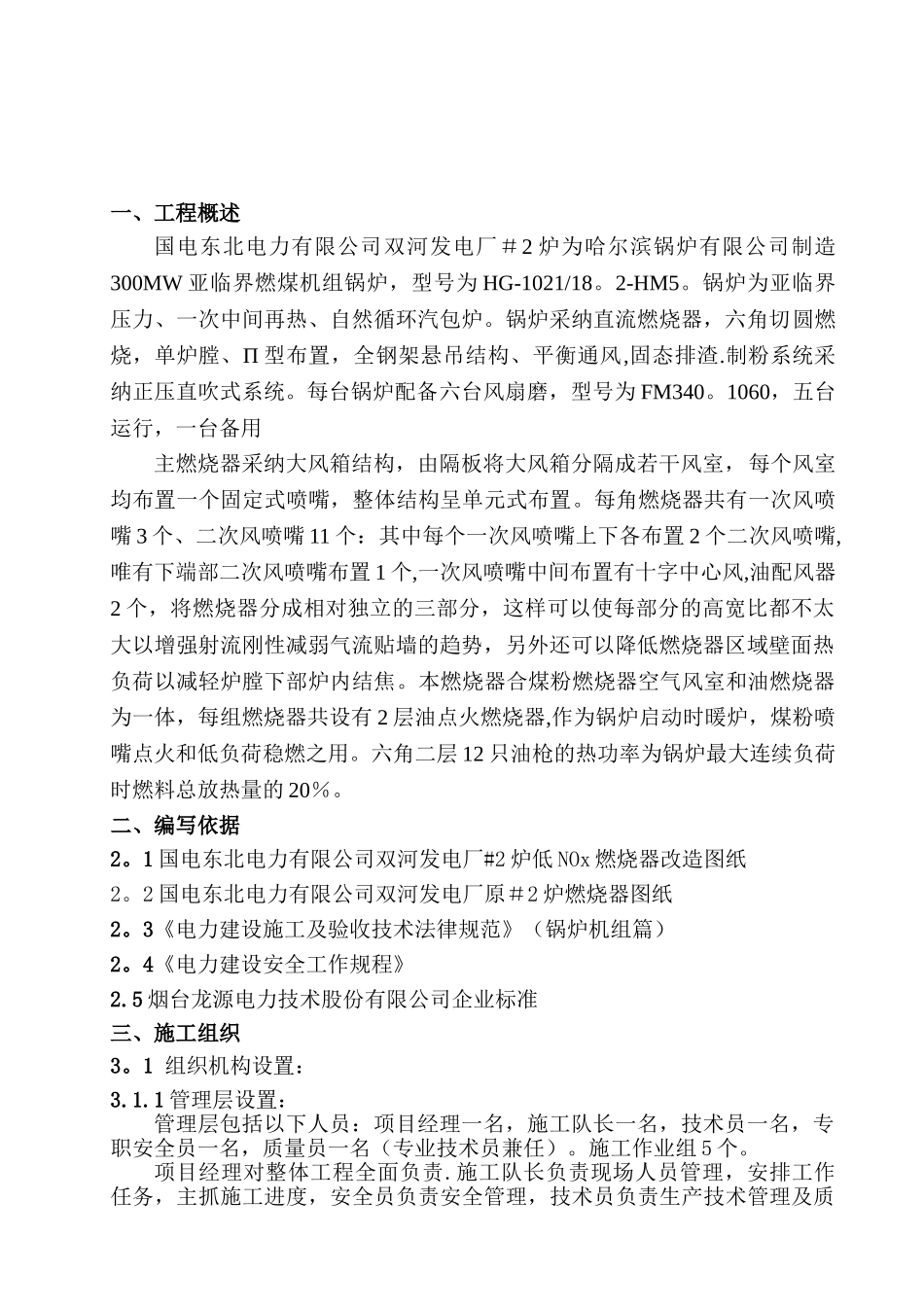

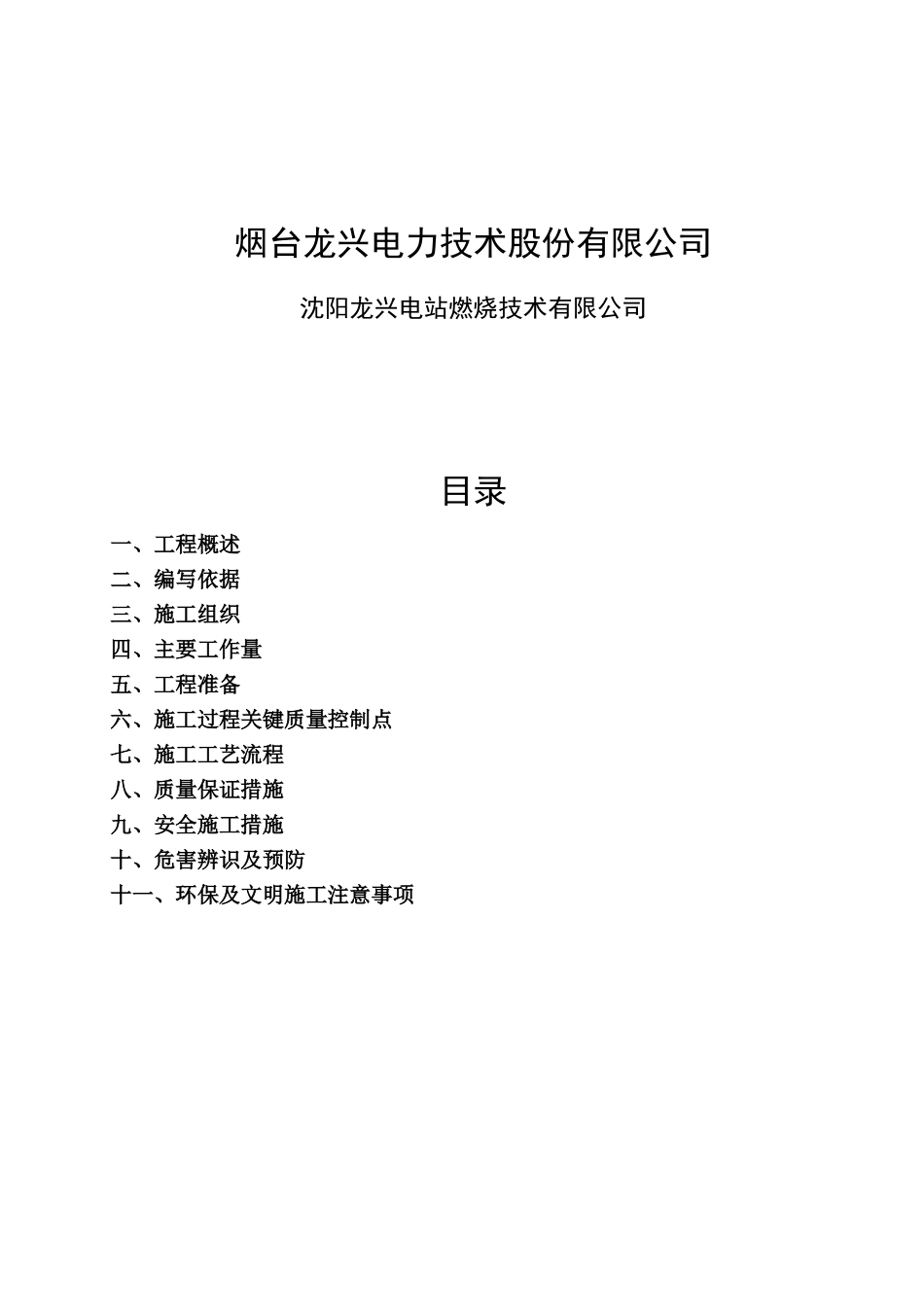

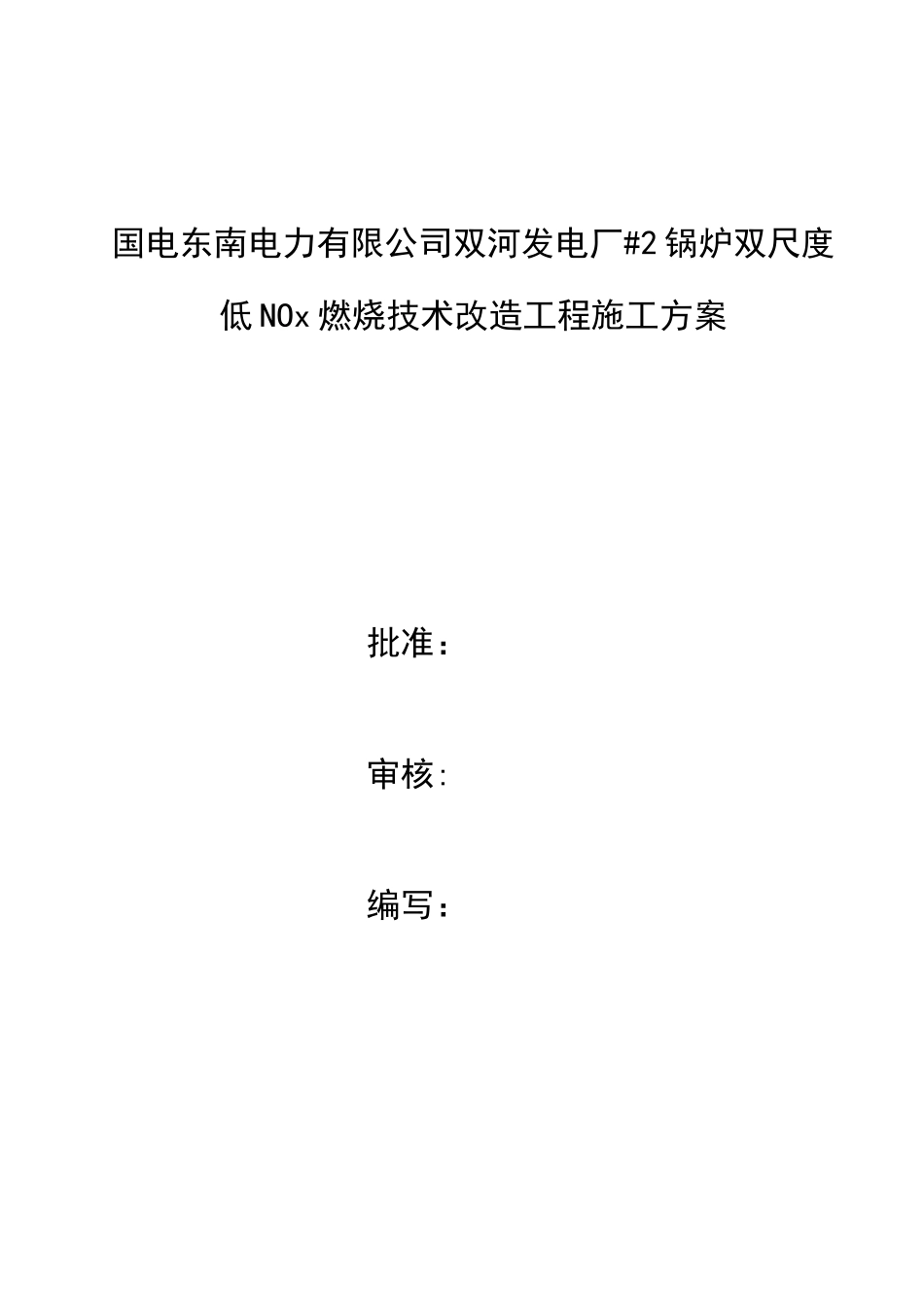

国电东南电力有限公司双河发电厂#2 锅炉双尺度低 NOx 燃烧技术改造工程施工方案批准：审核:编写：烟台龙兴电力技术股份有限公司沈阳龙兴电站燃烧技术有限公司目录一、工程概述二、编写依据三、施工组织四、主要工作量五、工程准备六、施工过程关键质量控制点七、施工工艺流程八、质量保证措施九、安全施工措施十、危害辨识及预防十一、环保及文明施工注意事项一、工程概述国电东北电力有限公司双河发电厂＃2 炉为哈尔滨锅炉有限公司制造300MW 亚临界燃煤机组锅炉，型号为 HG-1021/18。2-HM5。锅炉为亚临界压力、一次中间再热、自然循环汽包炉。锅炉采纳直流燃烧器，六角切圆燃烧，单炉膛、Π 型布置，全钢架悬吊结构、平衡通风,固态排渣.制粉系统采纳正压直吹式系统。每台锅炉配备六台风扇磨，型号为 FM340。1060，五台运行，一台备用主燃烧器采纳大风箱结构，由隔板将大风箱分隔成若干风室，每个风室均布置一个固定式喷嘴，整体结构呈单元式布置。每角燃烧器共有一次风喷嘴 3 个、二次风喷嘴 11 个：其中每个一次风喷嘴上下各布置 2 个二次风喷嘴,唯有下端部二次风喷嘴布置 1 个,一次风喷嘴中间布置有十字中心风,油配风器2 个，将燃烧器分成相对独立的三部分，这样可以使每部分的高宽比都不太大以增强射流刚性减弱气流贴墙的趋势，另外还可以降低燃烧器区域壁面热负荷以减轻炉膛下部炉内结焦。本燃烧器合煤粉燃烧器空气风室和油燃烧器为一体，每组燃烧器共设有 2 层油点火燃烧器,作为锅炉启动时暖炉，煤粉喷嘴点火和低负荷稳燃之用。六角二层 12 只油枪的热功率为锅炉最大连续负荷时燃料总放热量的 20％。二、编写依据2。1 国电东北电力有限公司双河发电厂#2 炉低 NOx 燃烧器改造图纸2。2 国电东北电力有限公司双河发电厂原＃2 炉燃烧器图纸2。3《电力建设施工及验收技术法律规范》（锅炉机组篇）2。4《电力建设安全工作规程》2.5 烟台龙源电力技术股份有限公司企业标准三、施工组织3。1 组织机构设置：3.1.1 管理层设置：管理层包括以下人员：项目经理一名，施工队长一名，技术员一名，专职安全员一名，质量员一名（专业技术员兼任）。施工作业组 5 个。项目经理对整体工程全面负责.施工队长负责现场人员管理，安排工作任务，主抓施工进度，安全员负责安全管理，技术员负责生产技术管理及质量管理等工作。3。1。2 执行层设置:本工程执行层主要指施工作业组。施工作业组负责各施工项目的施工，负责落实各项安全...
