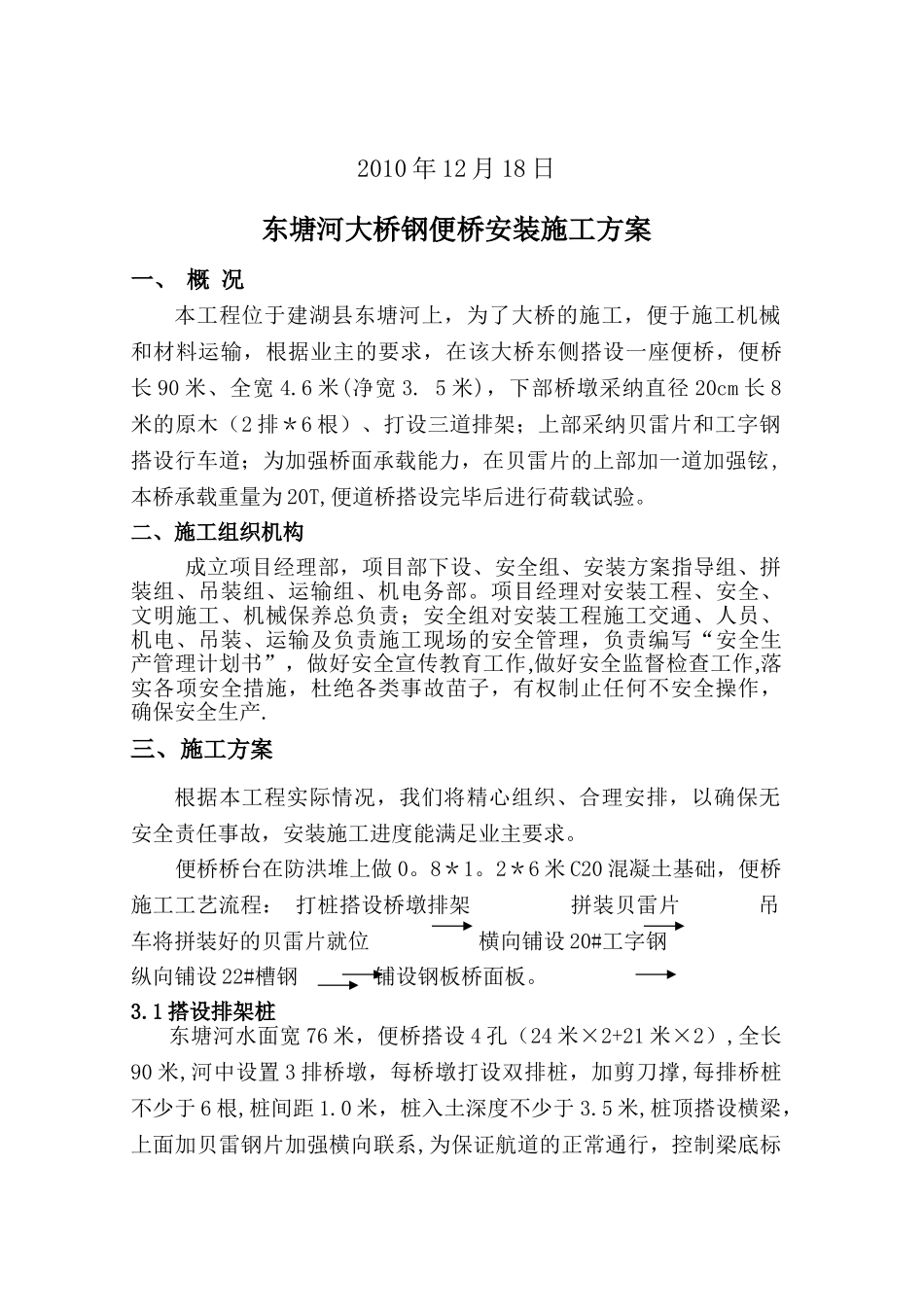

S234 建湖东段改扩建工程东塘河钢便桥专项施工方案施工单位：江苏华源建设集团有限公司S234 建湖东段项目经理部2010 年 12 月 18 日东塘河大桥钢便桥安装施工方案一、 概 况 本工程位于建湖县东塘河上，为了大桥的施工，便于施工机械和材料运输，根据业主的要求，在该大桥东侧搭设一座便桥，便桥长 90 米、全宽 4.6 米(净宽 3. 5 米)，下部桥墩采纳直径 20cm 长 8米的原木（2 排＊6 根）、打设三道排架；上部采纳贝雷片和工字钢搭设行车道；为加强桥面承载能力，在贝雷片的上部加一道加强铉,本桥承载重量为 20T,便道桥搭设完毕后进行荷载试验。二、施工组织机构成立项目经理部，项目部下设、安全组、安装方案指导组、拼装组、吊装组、运输组、机电务部。项目经理对安装工程、安全、文明施工、机械保养总负责；安全组对安装工程施工交通、人员、机电、吊装、运输及负责施工现场的安全管理，负责编写“安全生产管理计划书”，做好安全宣传教育工作,做好安全监督检查工作,落实各项安全措施，杜绝各类事故苗子，有权制止任何不安全操作，确保安全生产.三、施工方案根据本工程实际情况，我们将精心组织、合理安排，以确保无安全责任事故，安装施工进度能满足业主要求。便桥桥台在防洪堆上做 0。8＊1。2＊6 米 C20 混凝土基础，便桥施工工艺流程： 打桩搭设桥墩排架 拼装贝雷片 吊车将拼装好的贝雷片就位 横向铺设 20#工字钢 纵向铺设 22#槽钢 铺设钢板桥面板。3.1 搭设排架桩东塘河水面宽 76 米，便桥搭设 4 孔（24 米×2+21 米×2）,全长90 米,河中设置 3 排桥墩，每桥墩打设双排桩，加剪刀撑,每排桥桩不少于 6 根,桩间距 1.0 米，桩入土深度不少于 3.5 米,桩顶搭设横梁，上面加贝雷钢片加强横向联系,为保证航道的正常通行，控制梁底标高不少于 40 米。3.2 拼装贝雷片贝雷片采纳人工在便道上进行拼装，便道桥的每侧的贝雷片采纳双道，用封头连接，为加强贝雷架的承载力，在贝雷架的上部加一道加强铉，用加强螺丝连接。3.3 吊车将拼装好的贝雷片就位贝雷拼装完毕后采纳水上浮吊进行起吊、就位;就位后用葫芦将贝雷片固定在排架上.3。4 横向铺设 20#工字钢横向铺设 20＃工字钢,采纳一台 25T 吊车将工字钢吊至贝雷架上;并焊接固定。3。5 纵向铺设 22#槽钢采纳一台 25T 吊车将槽钢吊至铺设好的工字钢上；横向铺设 22＃槽钢，并与工字钢焊接。3。6 铺设桥面钢板采纳一台 5T 吊车将钢板...
