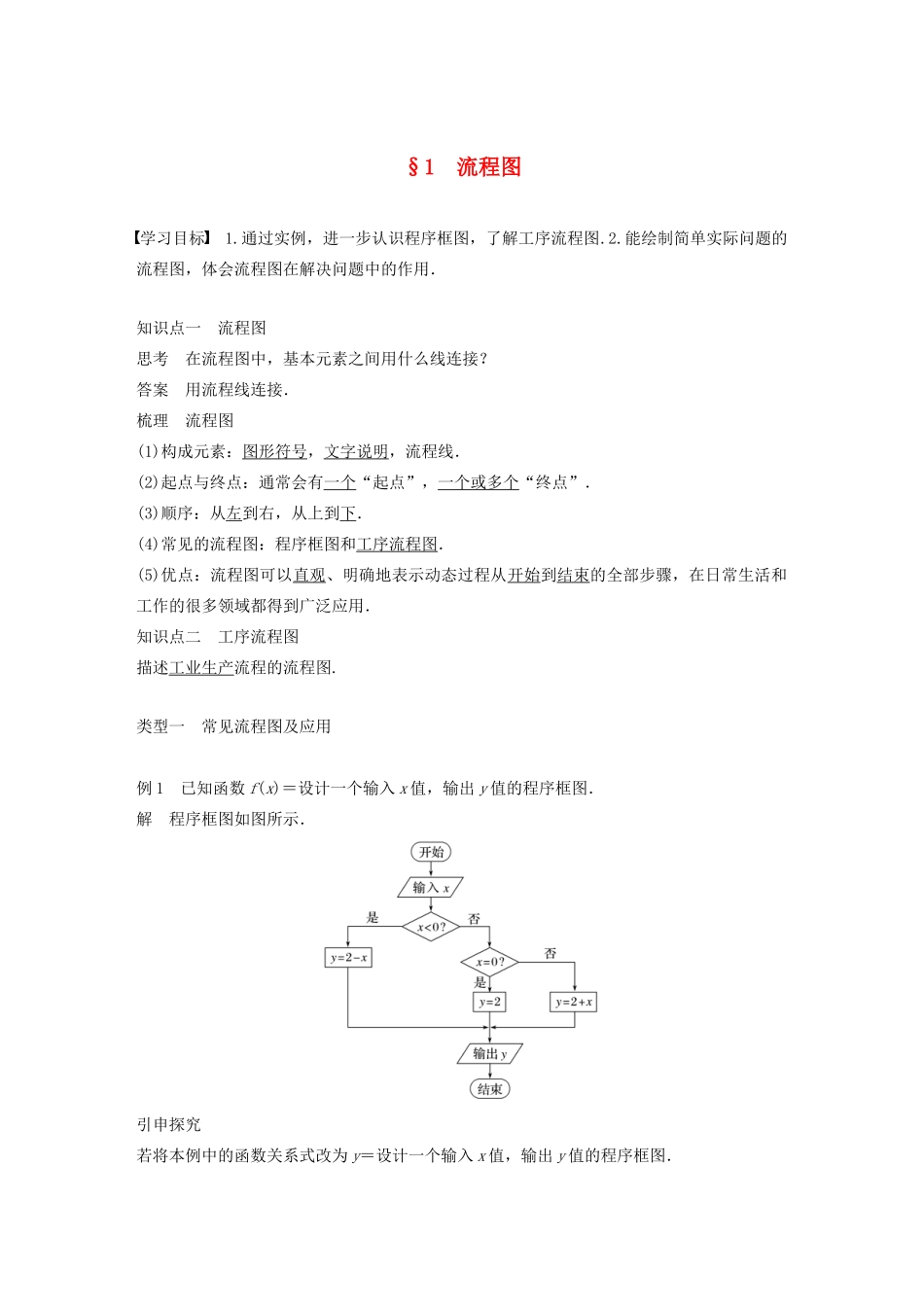

§1 流程图学习目标 1
通过实例，进一步认识程序框图，了解工序流程图
能绘制简单实际问题的流程图，体会流程图在解决问题中的作用．知识点一 流程图思考 在流程图中，基本元素之间用什么线连接
答案 用流程线连接．梳理 流程图(1)构成元素：图形符号，文字说明，流程线．(2)起点与终点：通常会有一个“起点”，一个或多个“终点”．(3)顺序：从左到右，从上到下．(4)常见的流程图：程序框图和工序流程图．(5)优点：流程图可以直观、明确地表示动态过程从开始到结束的全部步骤，在日常生活和工作的很多领域都得到广泛应用．知识点二 工序流程图描述工业生产流程的流程图

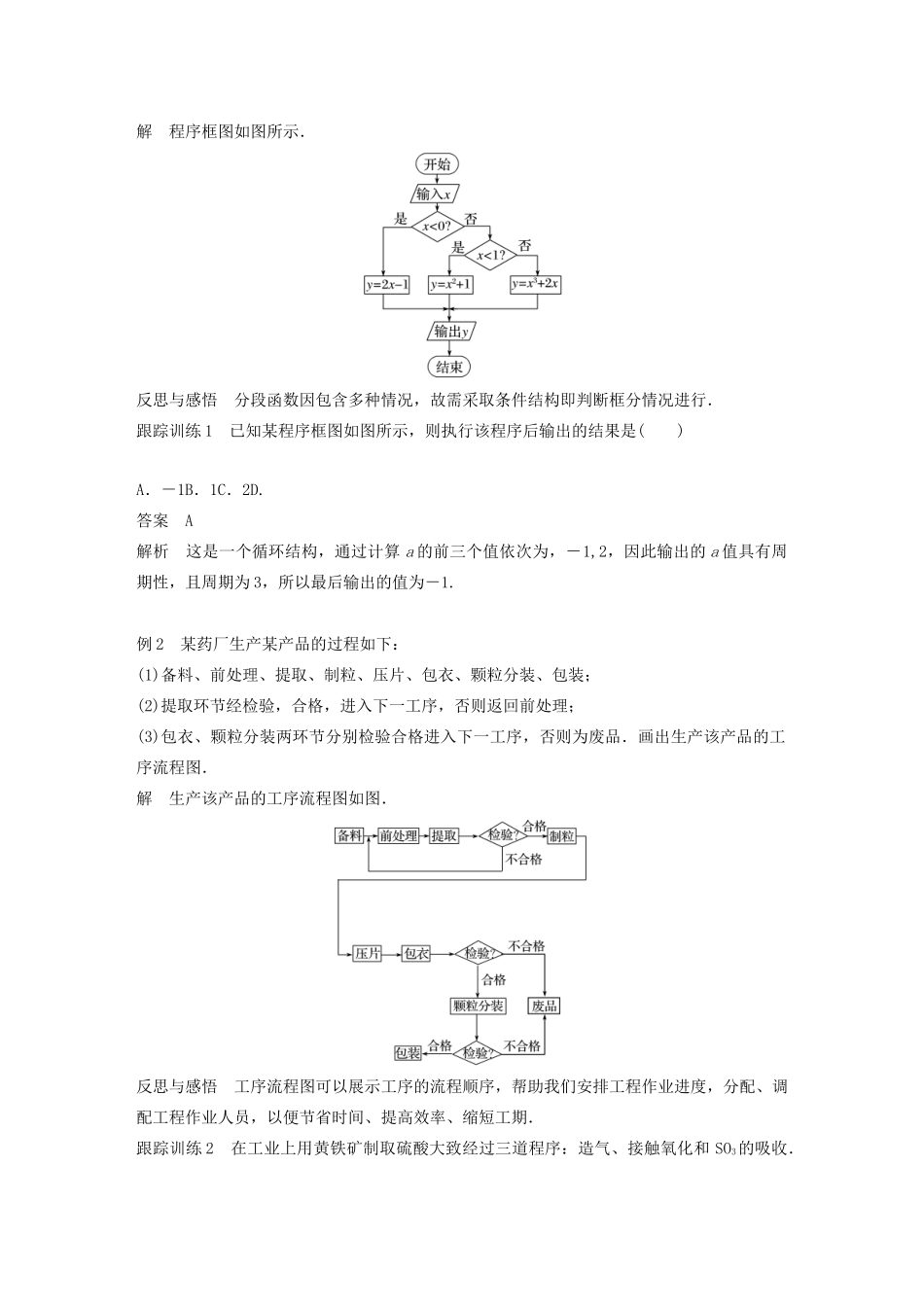

类型一 常见流程图及应用例 1 已知函数 f(x)＝设计一个输入 x 值，输出 y 值的程序框图．解 程序框图如图所示．引申探究若将本例中的函数关系式改为 y＝设计一个输入 x 值，输出 y 值的程序框图．解 程序框图如图所示．反思与感悟 分段函数因包含多种情况，故需采取条件结构即判断框分情况进行．跟踪训练 1 已知某程序框图如图所示，则执行该程序后输出的结果是( )A．－1B．1C．2D
答案 A解析 这是一个循环结构，通过计算 a 的前三个值依次为，－1,2，因此输出的 a 值具有周期性，且周期为 3，所以最后输出的值为－1
例 2 某药厂生产某产品的过程如下：(1)备料、前处理、提取、制粒、压片、包衣、颗粒分装、包装；(2)提取环节经检验，合格，进入下一工序，否则返回前处理；(3)包衣、颗粒分装两环节分别检验合格进入下一工序，否则为废品．画出生产该产品的工序流程图．解 生产该产品的工序流程图如图．反思与感悟 工序流程图可以展示工序的流程顺序，帮助我们安排工程作业进度，分配、调配工程作业人员，以便节省时间、提高效率、缩短工期．跟踪训练 2 在工业上用黄铁矿制取硫酸大致经过三道程序：造气、接触氧化和 SO3的吸收．造气：
