借角箐隧道施工技术交底

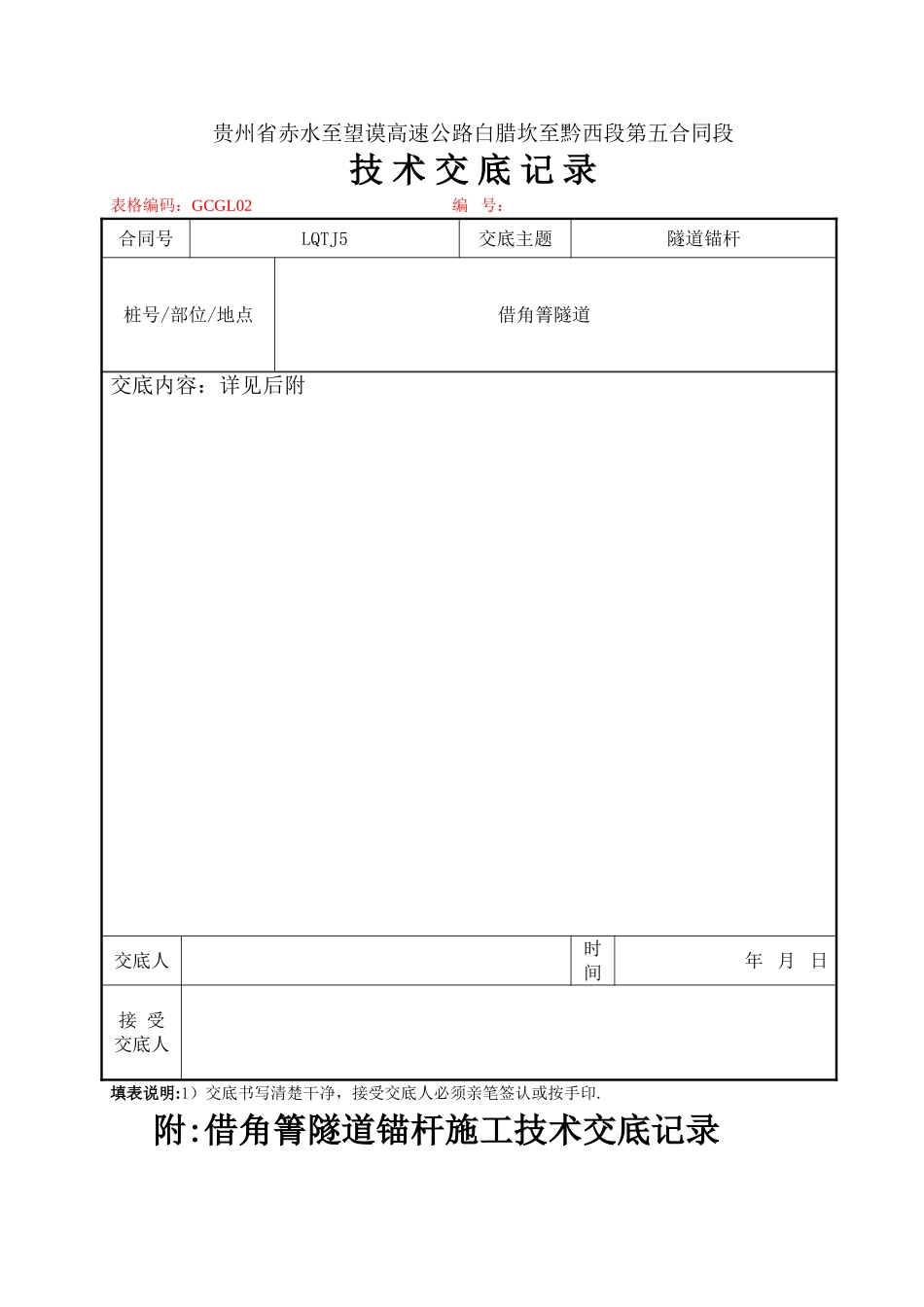

贵州省赤水至望谟高速公路白腊坎至黔西段第五合同段技 术 交 底 记 录表格编码：GCGL02 编 号：合同号LQTJ5交底主题隧道锚杆桩号/部位/地点 借角箐隧道交底内容：详见后附交底人时 间年 月 日接 受交底人填表说明:1）交底书写清楚干净，接受交底人必须亲笔签认或按手印.附:借角箐隧道锚杆施工技术交底记录1. 设计参数：详见设计图纸。2. 锚杆施工工艺流程见下：2.1 砂浆锚杆施工工艺流程锚杆制作——锚杆孔位测量—-锚杆钻孔—-锚杆孔清孔——锚孔成孔检查——注浆(砂浆）—-插入锚杆——安装垫板——锚杆竣工验收2.2 中空锚杆施工工艺流程锚杆制作—-锚杆孔位测量--锚杆钻孔—-锚杆孔清孔——锚孔成孔检查—-插入锚杆——注浆（砂浆）——安装垫板--锚杆竣工验收2。3 药卷锚杆施工工艺流程锚杆制作—-锚杆孔位测量——锚杆钻孔——锚杆孔清孔——锚孔成孔检查——内锚段速凝型锚固药卷灌注——插入锚杆——注浆（砂浆)——安装垫板-—锚杆竣工验收3． 锚杆施工3.1 砂浆锚杆注浆及安装锚杆注浆安装前须先做好材料、机具、脚手平台和场地准备工作，注浆材料使用硅酸盐或普通硅酸盐 42.5 水泥,粒径小于 2。5mm 的砂子，并须过筛，胶骨比 1：0.5～1：1，水灰比 0。38～0.45，砂浆标号不小于 M20.砂浆锚杆作业程序是：先注浆，后放锚杆，具体操作是：先将水注入牛角泵内，并倒入少量砂浆，初压水和稀浆湿润管路,然后再将已调好的砂浆倒入泵内。将注浆管插至锚杆眼底，将泵盖压紧密封，一切就绪后,慢慢打开阀门开始注浆.在气压推动下,将砂浆不断压入眼底，注浆管跟着缓缓退出眼孔，并始终保持注浆管口埋在砂浆内，以免浆中出现空洞，将注浆管全部抽出后,立即把锚杆插入眼孔，然后用木楔堵塞眼口,防止砂浆流失.锚杆孔中必须注满砂浆，发现不满须拨出锚杆重新注浆。注浆管不准对人放置，以防止高压喷出物射击伤人。砂浆应随用随拌，在初凝前全部用完,使用掺速凝剂砂浆时，一次拌制砂浆数量不应多于 3 个孔，以免时间过长，使砂浆在泵、管中凝聚。锚注完成后，应及时清洗，整理注浆用具，除掉砂浆凝聚物，为下次使用制造好条件。3。2 中空锚杆注浆及安装⑴安装前，应检查锚杆体钻头的水孔是否畅通，若有异物堵塞，应及时清理。⑵锚杆体装入设计深度后，应用水和空气洗孔,直至孔口反水或返气。⑶注浆材料宜采纳纯水泥浆或1：1水泥砂浆，水灰比宜为0。4～0.5。采纳水泥砂浆时砂子粒径不应大于1.0mm.⑷注浆料应由杆体中孔灌入，...
