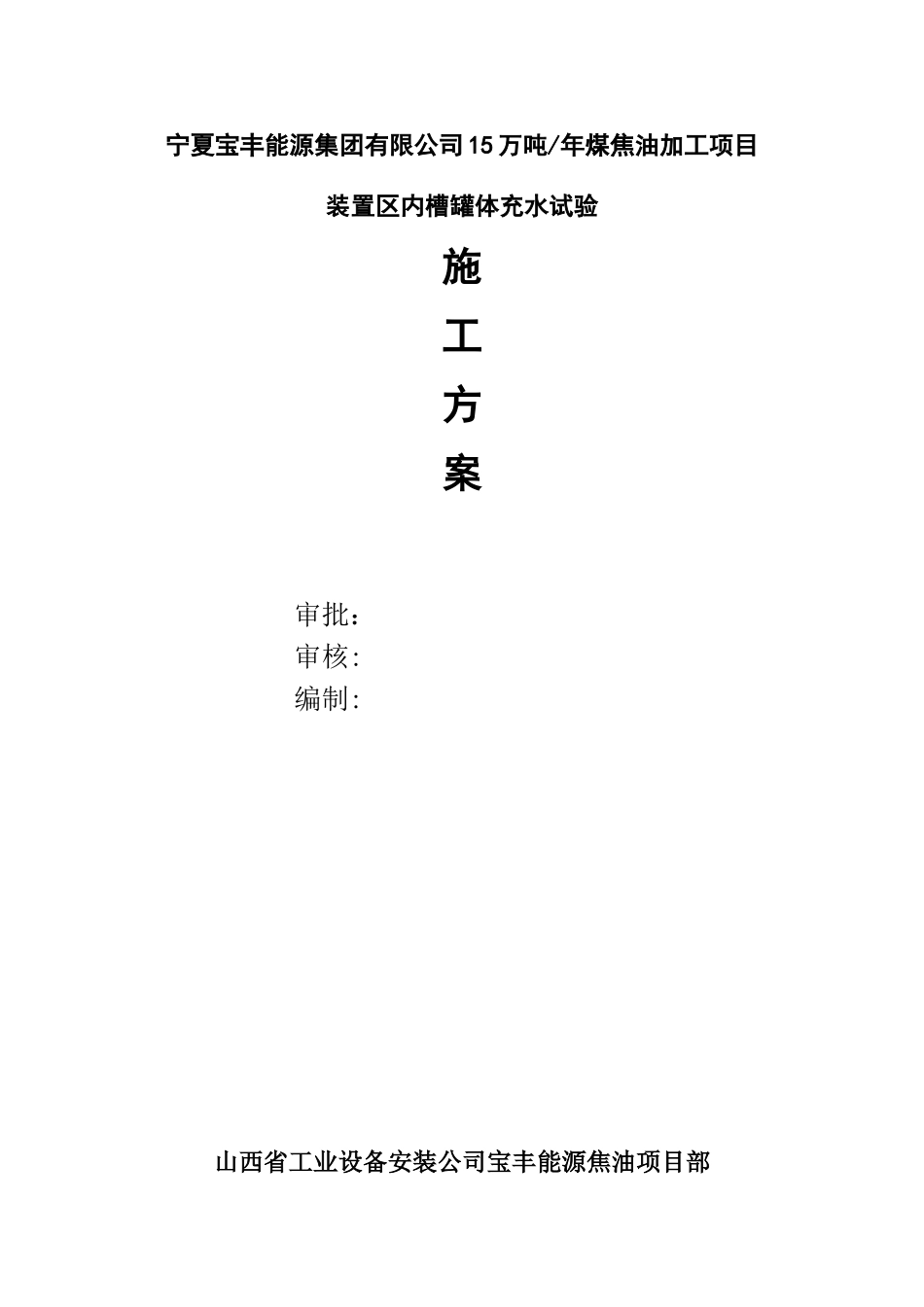

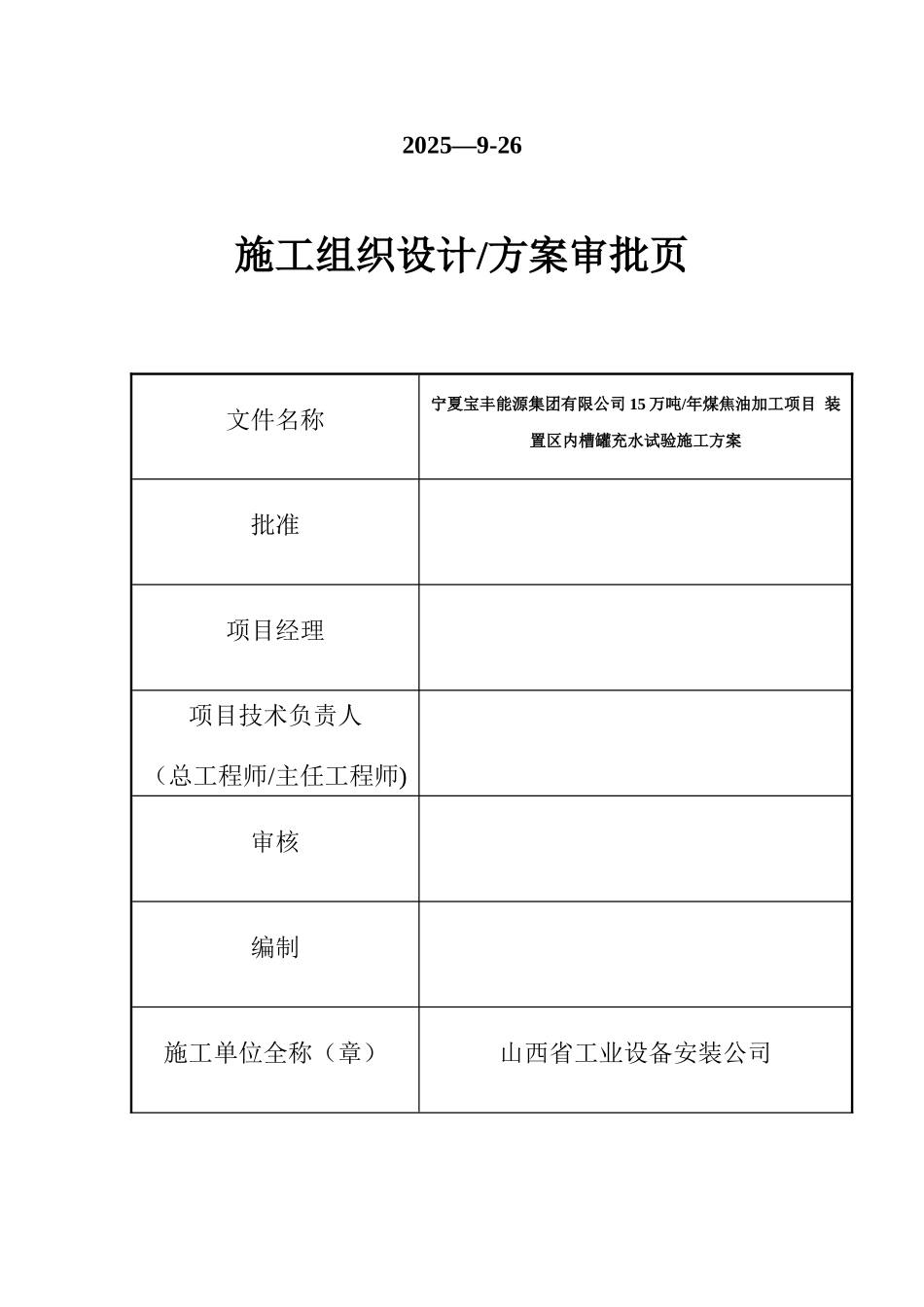

宁夏宝丰能源集团有限公司 15 万吨/年煤焦油加工项目装置区内槽罐体充水试验施工方案审批：审核:编制:山西省工业设备安装公司宝丰能源焦油项目部2025—9-26施工组织设计/方案审批页文件名称宁夏宝丰能源集团有限公司 15 万吨/年煤焦油加工项目 装置区内槽罐充水试验施工方案批准项目经理项目技术负责人（总工程师/主任工程师)审核编制施工单位全称（章）山西省工业设备安装公司建设单位全称宁夏宝丰能源集团有限公司监理单位全称天津辰达监理工程有限公司工程名称:宁夏宝丰能源集团有限公司 15 万吨/年煤焦油加工项目 装置区内槽罐试水试验专项施工方案审 批 页审批意见:建设单位：部门批准:建设单位负责人：审批日期: 年 月 日目 录一、工程概况…………………………………………………5二、试验准备…………………………………………………5三、试验步骤及检查验收…………………………………5四、工期安排 ……………………………………………7 五、试验组织 ……………………………………………7一．工程概况 宝丰能源 15 万吨/年焦油加工工程中装置区内非标槽罐共有 58 台，立式储罐43 台，卧式储罐 15 台.按设计图纸和施工法律规范 GB50128—2025 要求，储罐建造完毕，须做充水试验对罐体的强度、严密性、稳定性以及罐基础进行检验.二．试验准备1 、沉降观测点的设置宜选用不受破坏和不受扰动的基准点作为水准点,并做好基准点的维护和标识；按法律规范要求在储罐基础的四周 360 度均分各取 4 个点作为基础沉降观测点,用倒红三角显著标识。2 、罐体检查除作为试水管路连接及排气、加压外的所有附件已封堵紧固；其它与罐体焊接的构件全部完工；储罐焊缝外观质量、无损探伤、罐体几何形状和尺寸等检查完成，且结果合格；所有与严密性试验有关的焊缝，均不得涂刷油漆。3 、试水管路的敷设、检验量具的设置3。1 充水水源取自现场施工用水管段中，用 DN65 消防水管注水,用 DN80 钢管接至罐底 DN80 底油出口，两段各安装 1 只 DN80 截断阀，充水管路靠罐部位开三通安装 1 只 DN25 球阀作为试验排水,罐顶透光孔作为灌水排气。3.2 罐顶 DN200 呼吸阀接口法兰上安装仪表接管,分支安装压力表、真空表和试验排气阀，压力表量程为 0~0。1MPa， 真空表量程为—0.1~0。15MPa，表前安装球阀。三．试验步骤及检查验收根据设计和施工法律规范要求，结合基础沉降观测，整个充水试验过程分七个阶段。在整...
