先锋河桥灌注桩施工技术方案

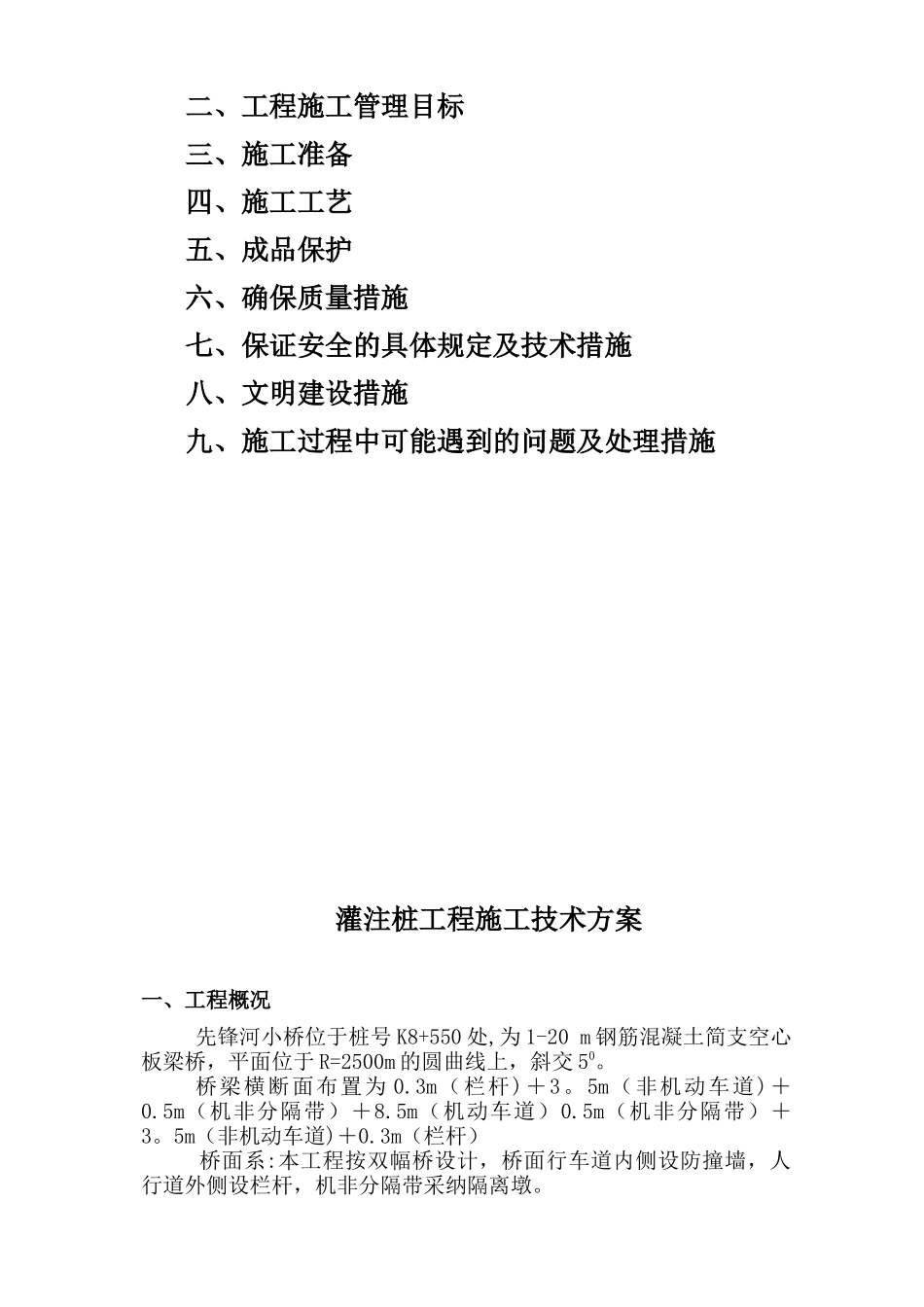

松卫公路（K6+866~K9+600）道路改建工程先锋河小桥钻孔灌注桩施工技术方案上海市凯达公路工程公司二 0 一一年三月目 录一、工程概况二、工程施工管理目标三、施工准备四、施工工艺五、成品保护六、确保质量措施七、保证安全的具体规定及技术措施八、文明建设措施九、施工过程中可能遇到的问题及处理措施灌注桩工程施工技术方案一、工程概况先锋河小桥位于桩号 K8+550 处,为 1-20 m 钢筋混凝土简支空心板梁桥，平面位于 R=2500m 的圆曲线上，斜交 50。桥梁横断面布置为 0.3m（栏杆)＋3。5m（非机动车道)＋0.5m（机非分隔带）＋8.5m（机动车道）0.5m（机非分隔带）＋3。5m（非机动车道)＋0.3m（栏杆） 桥面系:本工程按双幅桥设计，桥面行车道内侧设防撞墙，人行道外侧设栏杆，机非分隔带采纳隔离墩。 梁:每幅桥由 11 块 1m 宽的中板及 2 块宽 1m 悬臂有 0。15m 的边板组成.边板与挡块之间设橡胶块 200X150X21mm。 伸缩缝：每幅桥桥面连续，在桥台处设置横向伸缩缝。伸缩缝型号为 C—80 型钢伸缩缝。 搭板:桥台台后设钢筋混凝土搭板,板长 6m。 桥面排水：本工程位于上海市黄浦江一级饮用水源保护区内，在机非分隔墩、栏杆下每隔 5m 埋设 PVC 管∮50mm,自然排入河道中。 支座:采纳 GYZФ250X42mm 及 GYZФ250X44mm 板式橡胶支座。 桥面铺装:桥面铺装总厚度为 14cm，其中下层为 8cmC40 钢筋混凝土,其上涂 FYT-1 防水剂，上层为 6cm 沥青混凝土. 下部:桥台采纳桩接盖梁。 基础:采纳 Ф130cm 钻孔灌注桩. 桥面 6cm 沥青层分为，2cm 砂粒式＋4cm 细粒式，细粒式与路段一次摊铺。本施工技术方案为 Ф130cm 钻孔灌注桩施工技术方案。二、工程施工管理目标1、质量管理目标工程质量目标达到合格，符合设计规定的质量要求。 2、安全施工管理目标确保本工程安全重大事故为零，保证各种设备、管线的安全. 3、文明施工管理目标在本工程施工中，必须创建文明施工场地，文明施工按文明施工场地标准实施。4、环境保护目标1）。控制粉尘污染，保护人民健康。2）。保证和维持沿线生产生活用电及通讯等管线的正常使用。3)。确保施工沿线排水通畅，防止积水现场发生。5、工期目标 本工程施工工期为 30 日历天，在此工期内确保完成整个工程施工。计划开工日期为 2011 年 4 月 1 日。三、施工准备1、设备的选用和配备根据本项目的特点及施工工艺的要求,并根据工程的规模、工期计划和现场水电情况,合...
