光缆施工组织设计72567

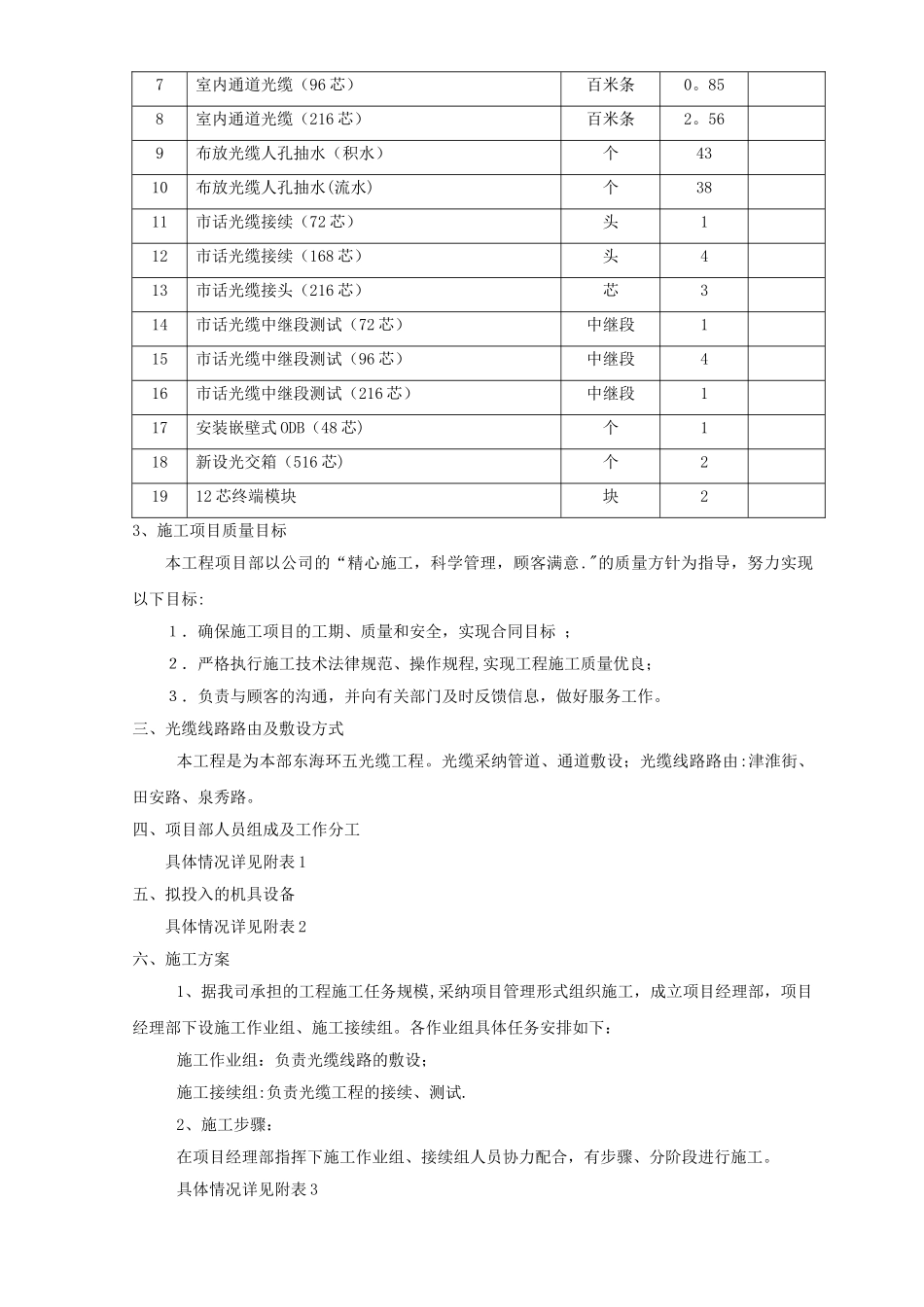

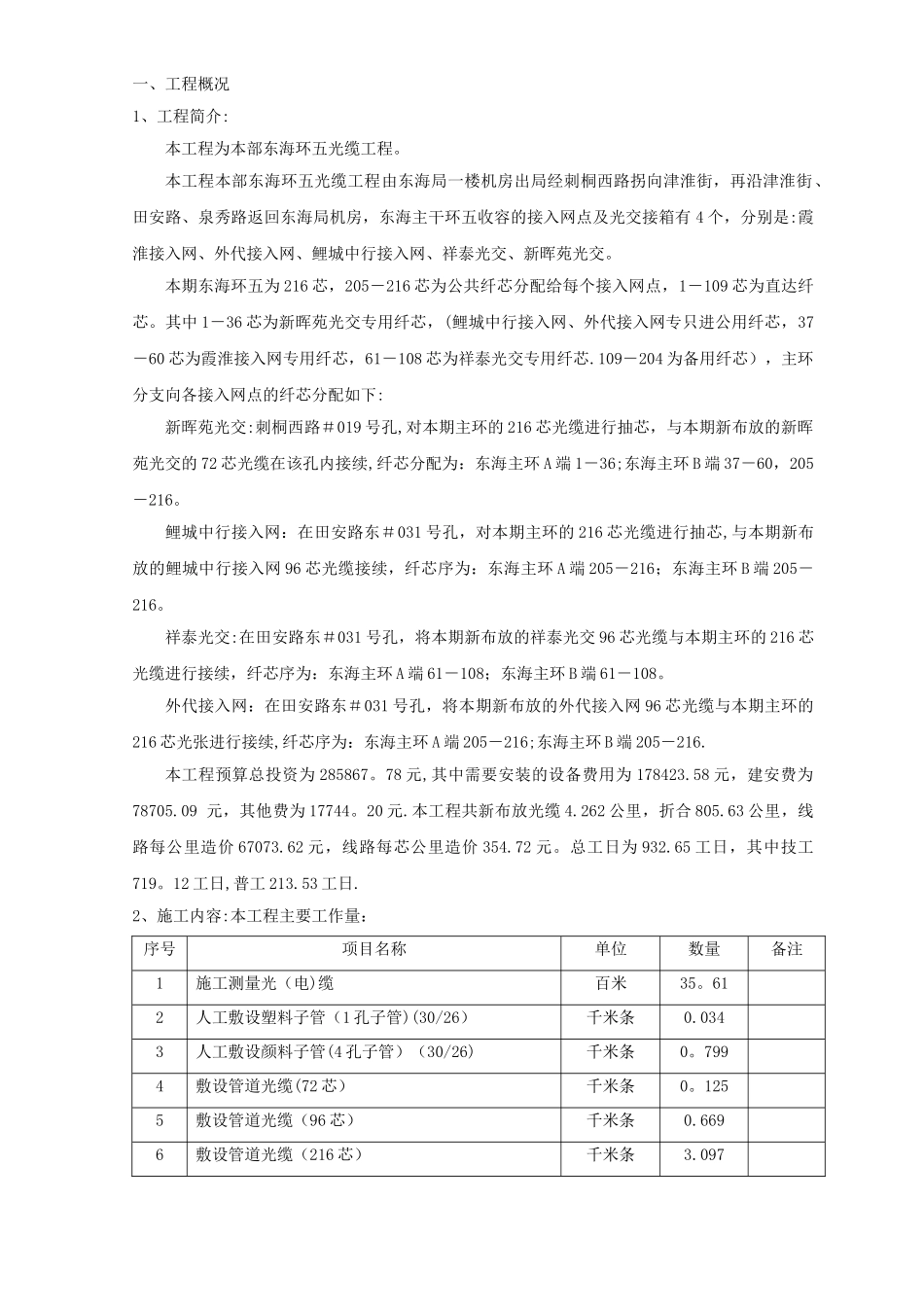

一、工程概况1、工程简介:本工程为本部东海环五光缆工程。本工程本部东海环五光缆工程由东海局一楼机房出局经刺桐西路拐向津淮街，再沿津淮街、田安路、泉秀路返回东海局机房，东海主干环五收容的接入网点及光交接箱有 4 个，分别是:霞淮接入网、外代接入网、鲤城中行接入网、祥泰光交、新晖苑光交。本期东海环五为 216 芯，205－216 芯为公共纤芯分配给每个接入网点，1－109 芯为直达纤芯。其中 1－36 芯为新晖苑光交专用纤芯，(鲤城中行接入网、外代接入网专只进公用纤芯，37－60 芯为霞淮接入网专用纤芯，61－108 芯为祥泰光交专用纤芯.109－204 为备用纤芯），主环分支向各接入网点的纤芯分配如下:新晖苑光交:刺桐西路＃019 号孔,对本期主环的 216 芯光缆进行抽芯，与本期新布放的新晖苑光交的 72 芯光缆在该孔内接续,纤芯分配为：东海主环 A 端 1－36;东海主环 B 端 37－60，205－216。鲤城中行接入网：在田安路东＃031 号孔，对本期主环的 216 芯光缆进行抽芯,与本期新布放的鲤城中行接入网 96 芯光缆接续，纤芯序为：东海主环 A 端 205－216；东海主环 B 端 205－216。祥泰光交:在田安路东＃031 号孔，将本期新布放的祥泰光交 96 芯光缆与本期主环的 216 芯光缆进行接续，纤芯序为：东海主环 A 端 61－108；东海主环 B 端 61－108。外代接入网：在田安路东＃031 号孔，将本期新布放的外代接入网 96 芯光缆与本期主环的216 芯光张进行接续,纤芯序为：东海主环 A 端 205－216;东海主环 B 端 205－216.本工程预算总投资为 285867。78 元,其中需要安装的设备费用为 178423.58 元，建安费为78705.09 元，其他费为 17744。20 元.本工程共新布放光缆 4.262 公里，折合 805.63 公里，线路每公里造价 67073.62 元，线路每芯公里造价 354.72 元。总工日为 932.65 工日，其中技工719。12 工日,普工 213.53 工日.2、施工内容:本工程主要工作量：序号项目名称单位数量备注1施工测量光（电)缆百米35。612人工敷设塑料子管（1 孔子管)(30/26）千米条0.0343人工敷设颜料子管(4 孔子管）（30/26)千米条0。7994敷设管道光缆(72 芯）千米条0。1255敷设管道光缆（96 芯）千米条0.6696敷设管道光缆（216 芯）千米条3.0977室内通道光缆（96 芯）百米条0。858室内通道光缆（216 芯）百米条2。569布放光缆人孔抽水（积水）个4310布放光缆人孔抽水(流水)个3811市话光缆接续（72 ...
