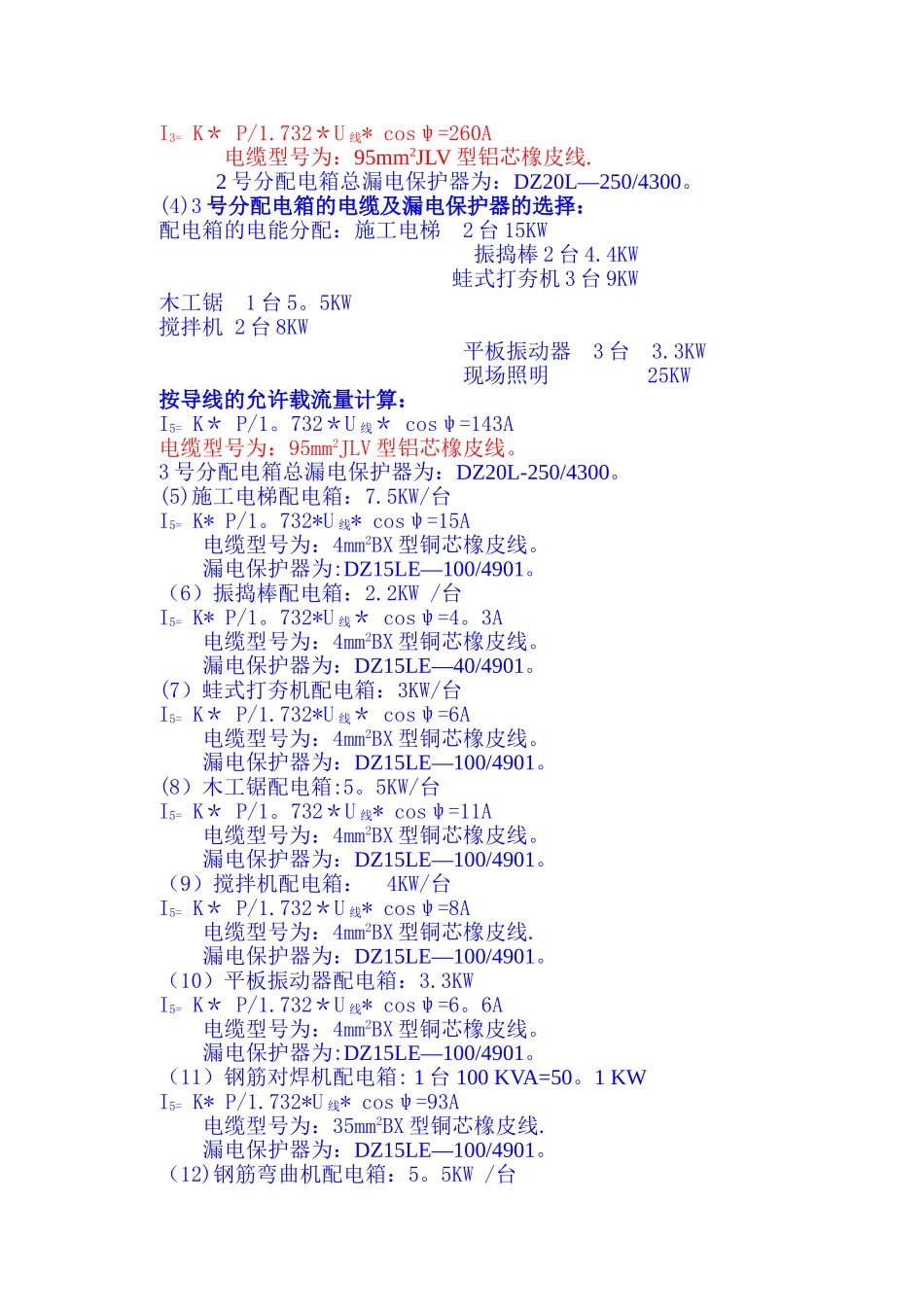

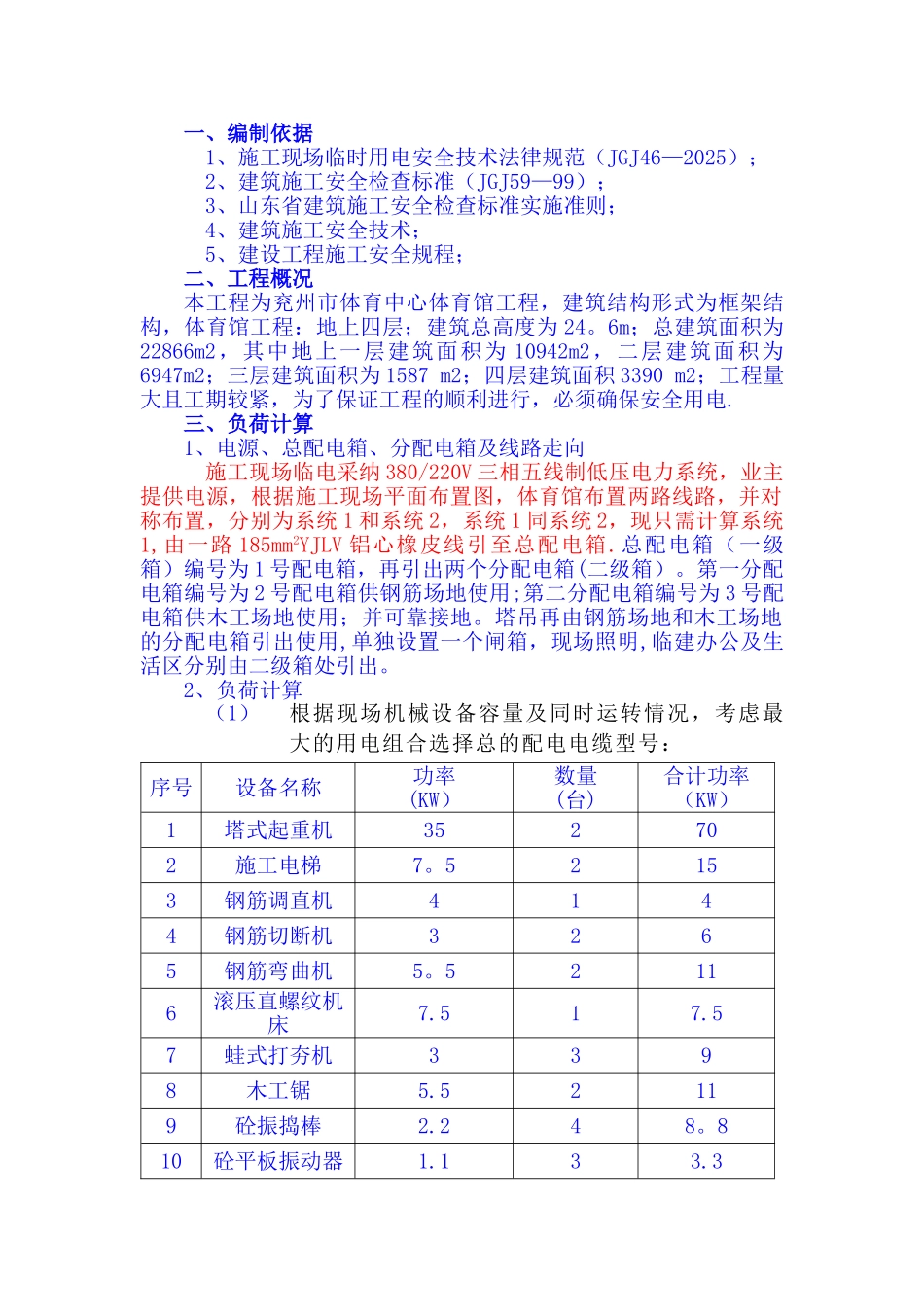

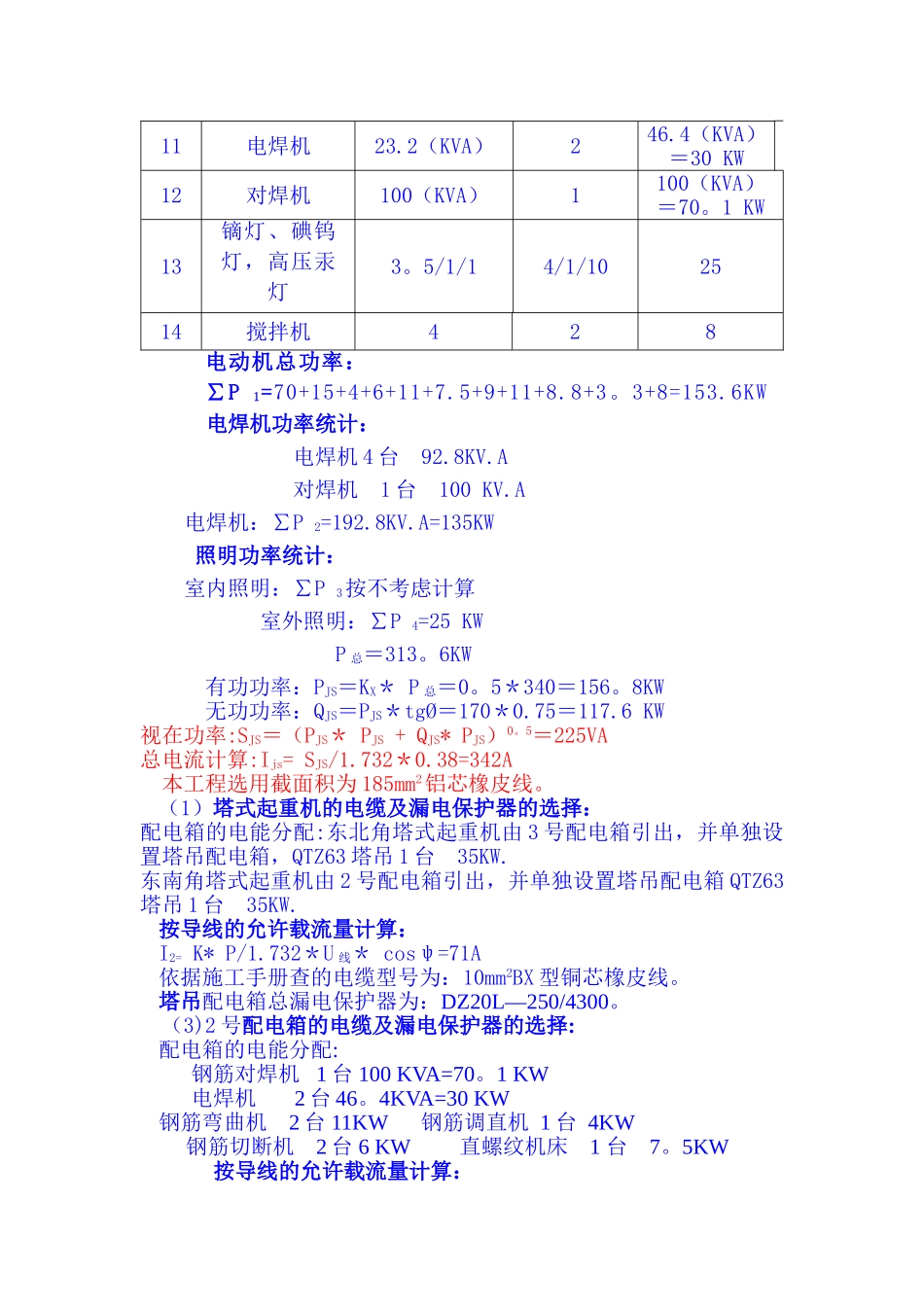

一、编制依据1、施工现场临时用电安全技术法律规范（JGJ46—2025）；2、建筑施工安全检查标准（JGJ59—99）；3、山东省建筑施工安全检查标准实施准则；4、建筑施工安全技术；5、建设工程施工安全规程；二、工程概况本工程为兖州市体育中心体育馆工程，建筑结构形式为框架结构，体育馆工程：地上四层；建筑总高度为 24。6m；总建筑面积为22866m2，其中地上一层建筑面积为 10942m2，二层建筑面积为6947m2；三层建筑面积为 1587 m2；四层建筑面积 3390 m2；工程量大且工期较紧，为了保证工程的顺利进行，必须确保安全用电.三、负荷计算1、电源、总配电箱、分配电箱及线路走向施工现场临电采纳 380/220V 三相五线制低压电力系统，业主提供电源，根据施工现场平面布置图，体育馆布置两路线路，并对称布置，分别为系统 1 和系统 2，系统 1 同系统 2，现只需计算系统1,由一路 185mm2YJLV 铝心橡皮线引至总配电箱.总配电箱（一级箱）编号为 1 号配电箱，再引出两个分配电箱(二级箱）。第一分配电箱编号为 2 号配电箱供钢筋场地使用;第二分配电箱编号为 3 号配电箱供木工场地使用；并可靠接地。塔吊再由钢筋场地和木工场地的分配电箱引出使用,单独设置一个闸箱，现场照明,临建办公及生活区分别由二级箱处引出。2、负荷计算（1）根据现场机械设备容量及同时运转情况，考虑最大的用电组合选择总的配电电缆型号：序号设备名称功率(KW）数量(台)合计功率（KW）1塔式起重机352702施工电梯7。52153钢筋调直机4144钢筋切断机3265钢筋弯曲机5。52116滚压直螺纹机床7.517.57蛙式打夯机3398木工锯5.52119砼振捣棒2.248。810砼平板振动器1.133.311电焊机23.2（KVA）246.4（KVA）＝30 KW12对焊机100（KVA）1100（KVA）＝70。1 KW13镝灯、碘钨灯，高压汞灯3。5/1/14/1/102514搅拌机428电动机总功率：∑P 1=70+15+4+6+11+7.5+9+11+8.8+3。3+8=153.6KW电焊机功率统计：电焊机 4 台 92.8KV.A对焊机 1 台 100 KV.A电焊机：∑P 2=192.8KV.A=135KW 照明功率统计：室内照明：∑P 3按不考虑计算室外照明：∑P 4=25 KWP 总＝313。6KW 有功功率：PJS＝KX＊ P 总＝0。5＊340＝156。8KW 无功功率：QJS＝PJS＊tgØ＝170＊0.75＝117.6 KW视在功率:SJS＝（PJS＊ PJS + QJS* PJS）0。5＝225VA总电流计算:Ijs= SJS/1.732＊0.38=342A本工程选用截面积为 185mm2铝芯橡皮线。（1）塔式起重机的电缆及漏电保护器的选择：配电箱的电能分配:东...
