六段合理化建议和技术改进成果奖项目申报审批表

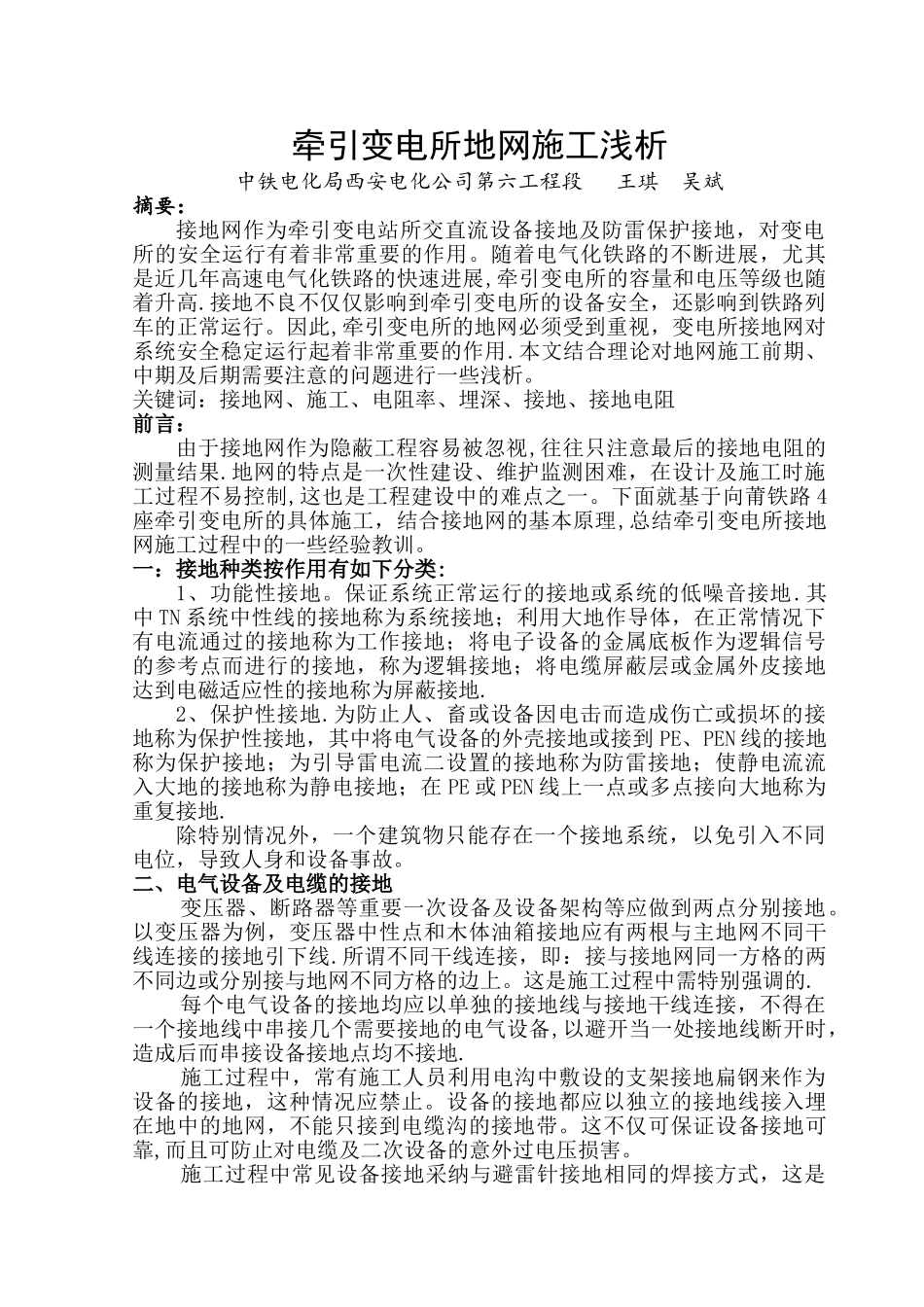

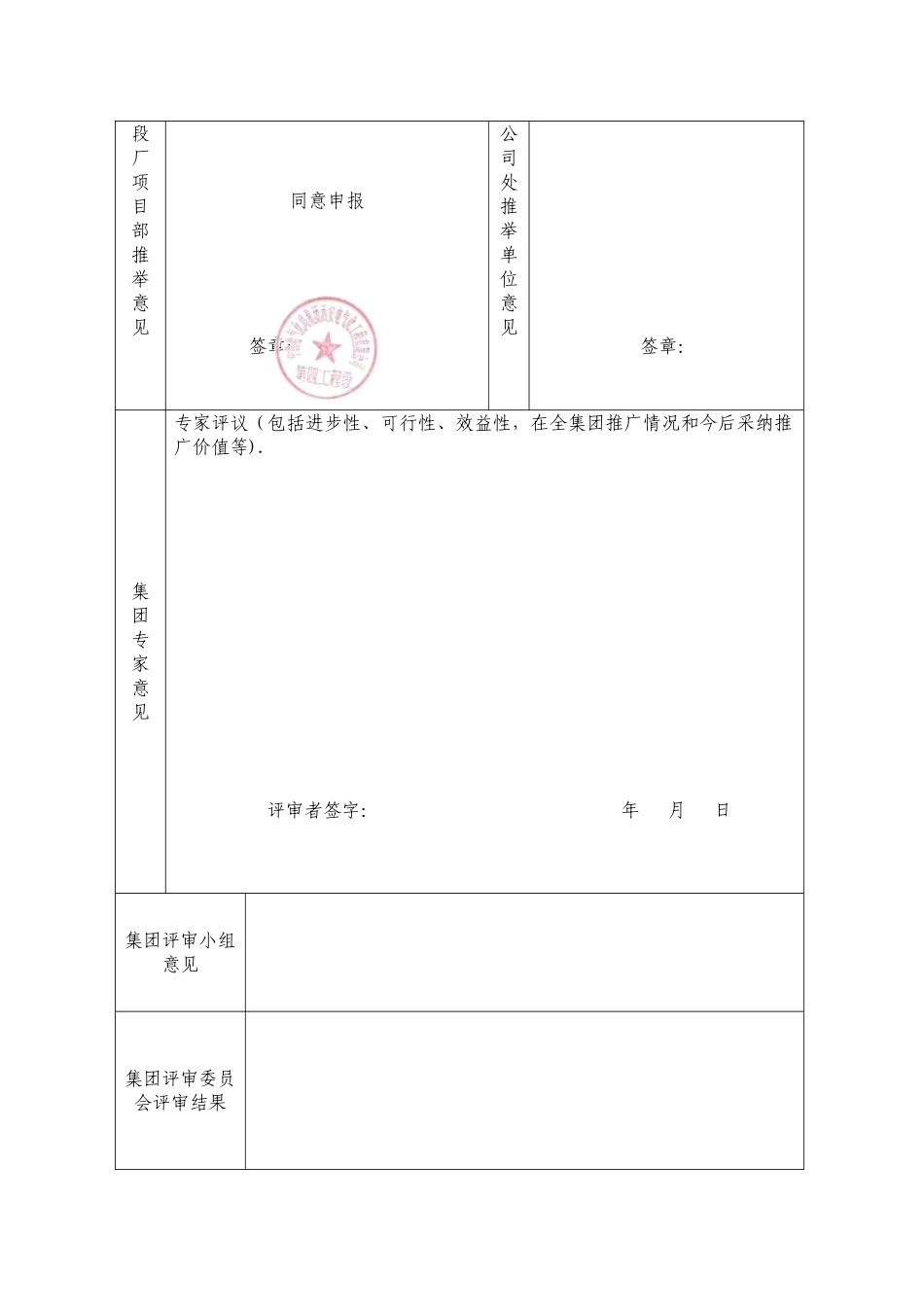

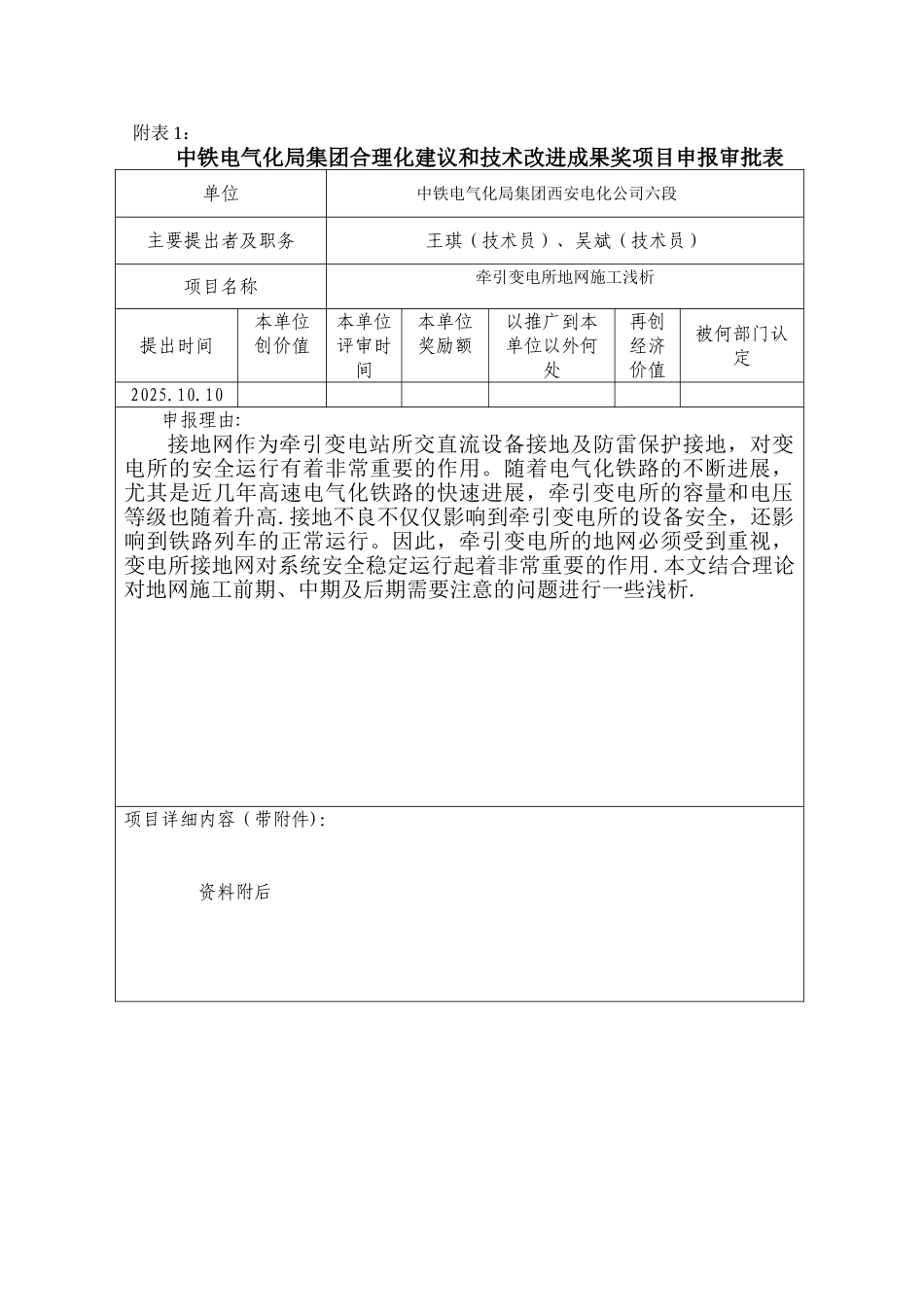

附表 1：中铁电气化局集团合理化建议和技术改进成果奖项目申报审批表单位中铁电气化局集团西安电化公司六段主要提出者及职务王琪（技术员）、吴斌（技术员）项目名称牵引变电所地网施工浅析提出时间本单位创价值本单位评审时间本单位奖励额以推广到本单位以外何处再创经济价值被何部门认定2025.10.10申报理由:接地网作为牵引变电站所交直流设备接地及防雷保护接地，对变电所的安全运行有着非常重要的作用。随着电气化铁路的不断进展，尤其是近几年高速电气化铁路的快速进展，牵引变电所的容量和电压等级也随着升高.接地不良不仅仅影响到牵引变电所的设备安全，还影响到铁路列车的正常运行。因此，牵引变电所的地网必须受到重视，变电所接地网对系统安全稳定运行起着非常重要的作用.本文结合理论对地网施工前期、中期及后期需要注意的问题进行一些浅析.项目详细内容（带附件)： 资料附后段厂项目部推举意见同意申报 签章：公司处推举单位意见签章：集团专家意见专家评议（包括进步性、可行性、效益性，在全集团推广情况和今后采纳推广价值等). 评审者签字： 年 月 日集团评审小组意见集团评审委员会评审结果牵引变电所地网施工浅析中铁电化局西安电化公司第六工程段 王琪 吴斌摘要：接地网作为牵引变电站所交直流设备接地及防雷保护接地，对变电所的安全运行有着非常重要的作用。随着电气化铁路的不断进展，尤其是近几年高速电气化铁路的快速进展,牵引变电所的容量和电压等级也随着升高.接地不良不仅仅影响到牵引变电所的设备安全，还影响到铁路列车的正常运行。因此,牵引变电所的地网必须受到重视，变电所接地网对系统安全稳定运行起着非常重要的作用.本文结合理论对地网施工前期、中期及后期需要注意的问题进行一些浅析。关键词：接地网、施工、电阻率、埋深、接地、接地电阻前言：由于接地网作为隐蔽工程容易被忽视,往往只注意最后的接地电阻的测量结果.地网的特点是一次性建设、维护监测困难，在设计及施工时施工过程不易控制,这也是工程建设中的难点之一。下面就基于向莆铁路 4座牵引变电所的具体施工，结合接地网的基本原理,总结牵引变电所接地网施工过程中的一些经验教训。一：接地种类按作用有如下分类:1、功能性接地。保证系统正常运行的接地或系统的低噪音接地.其中 TN 系统中性线的接地称为系统接地；利用大地作导体，在正常情况下有电流通过的接地称为工作接地；将电子设备的金属底板作为逻辑信号的参考点而进行的接地，称...
