兰山隧道出口管棚施工

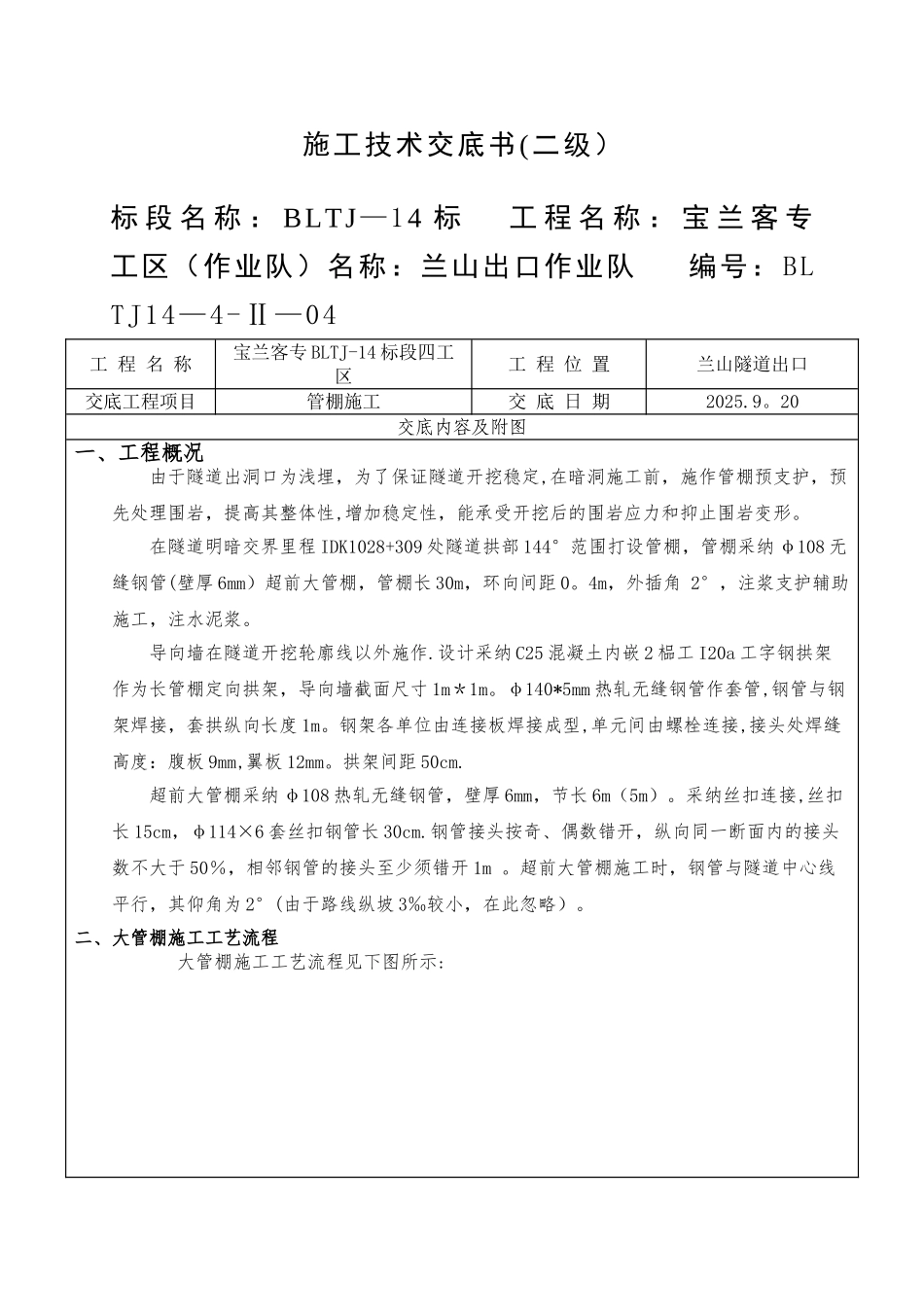

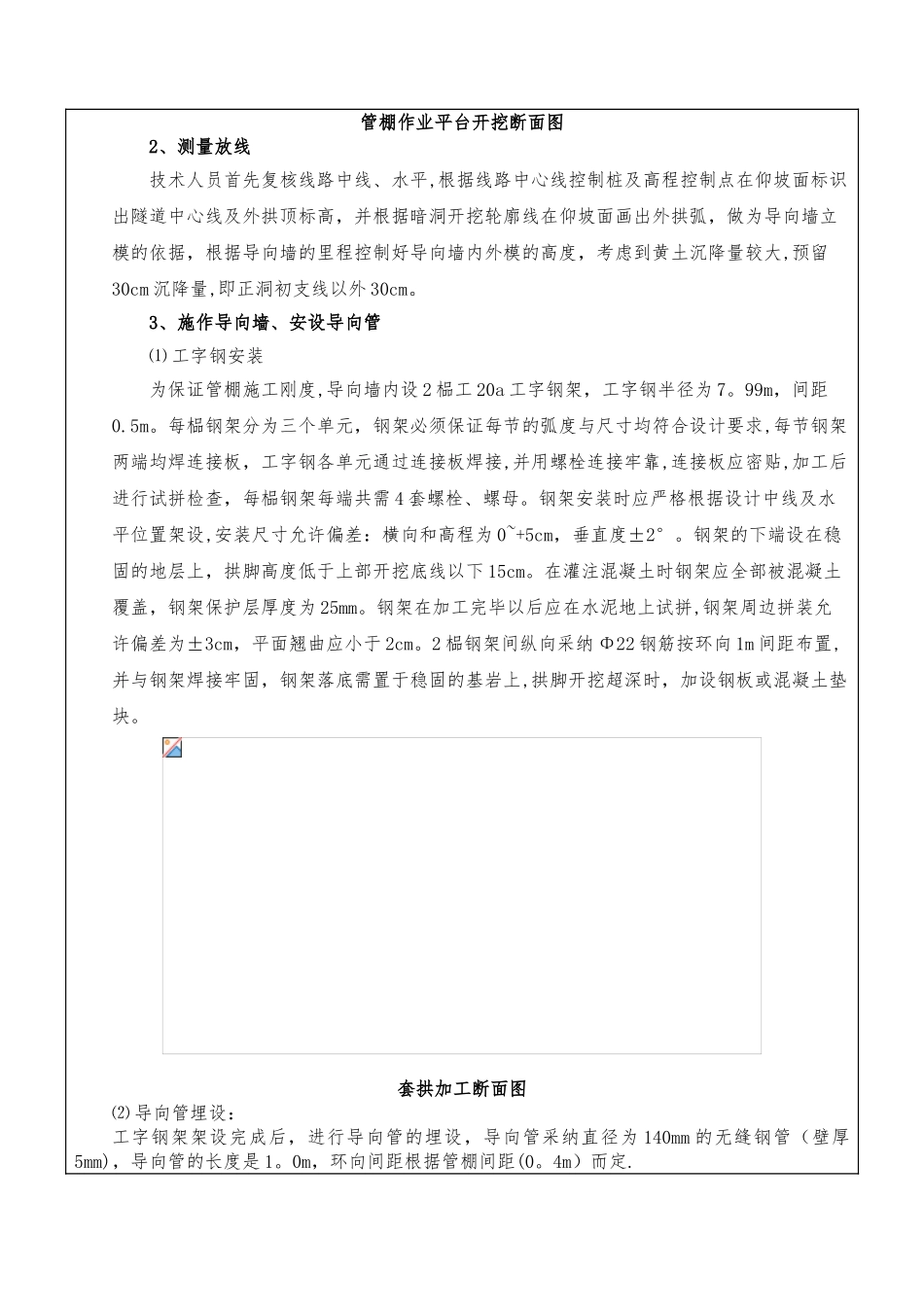

施工技术交底书(二级）标 段 名 称 ： BLTJ—14 标 工 程 名 称 ： 宝 兰 客 专 工区（作业队）名称：兰山出口作业队 编号： BLTJ14—4-Ⅱ—04工 程 名 称宝兰客专 BLTJ-14 标段四工区工 程 位 置兰山隧道出口交底工程项目管棚施工交 底 日 期2025.9。20交底内容及附图一、工程概况由于隧道出洞口为浅埋，为了保证隧道开挖稳定,在暗洞施工前，施作管棚预支护，预先处理围岩，提高其整体性,增加稳定性，能承受开挖后的围岩应力和抑止围岩变形。在隧道明暗交界里程 IDK1028+309 处隧道拱部 144°范围打设管棚，管棚采纳 φ108 无缝钢管(壁厚 6mm）超前大管棚，管棚长 30m，环向间距 0。4m，外插角 2°，注浆支护辅助施工，注水泥浆。导向墙在隧道开挖轮廓线以外施作.设计采纳 C25 混凝土内嵌 2 榀工 I20a 工字钢拱架作为长管棚定向拱架，导向墙截面尺寸 1m＊1m。φ140*5mm 热轧无缝钢管作套管,钢管与钢架焊接，套拱纵向长度 1m。钢架各单位由连接板焊接成型,单元间由螺栓连接,接头处焊缝高度：腹板 9mm,翼板 12mm。拱架间距 50cm.超前大管棚采纳 φ108 热轧无缝钢管，壁厚 6mm，节长 6m（5m）。采纳丝扣连接,丝扣长 15cm，φ114×6 套丝扣钢管长 30cm.钢管接头按奇、偶数错开，纵向同一断面内的接头数不大于 50％，相邻钢管的接头至少须错开 1m 。超前大管棚施工时，钢管与隧道中心线平行，其仰角为 2°(由于路线纵坡 3‰较小，在此忽略）。二、大管棚施工工艺流程 大管棚施工工艺流程见下图所示:三、大管棚施工方法1、钻机工作平台开挖首先根据钻机自身高度确定台阶的开挖高度,由原地面自上而下挖台阶,导向墙以下仰坡面需竖直开挖，以便管棚导向墙施作.当挖至台阶底部时，形成管棚钻机施作平台.考虑钻机平台高度不能满足导向墙施作高度，需将开挖平台两侧以外的位置进行加深，导向墙底部采纳人工掏槽,严禁大开大挖。具体开挖断面如下图所示。开挖方法主要采纳机械开挖，人工用风镐配合，挖机、装载机装渣、汽车运输出渣。钻机作业平台开挖测量放线施作导向墙、安设导向管钻孔棚管安设棚管制作注浆封闭工作面 / 作止浆墙注浆材料及机具准备洞身开挖及支护清孔管棚作业平台开挖断面图2、测量放线技术人员首先复核线路中线、水平,根据线路中心线控制桩及高程控制点在仰坡面标识出隧道中心线及外拱顶标高，并根据暗洞开挖轮廓线在仰坡面画出外拱弧，做为导向墙立模的依据，根据导向墙...
