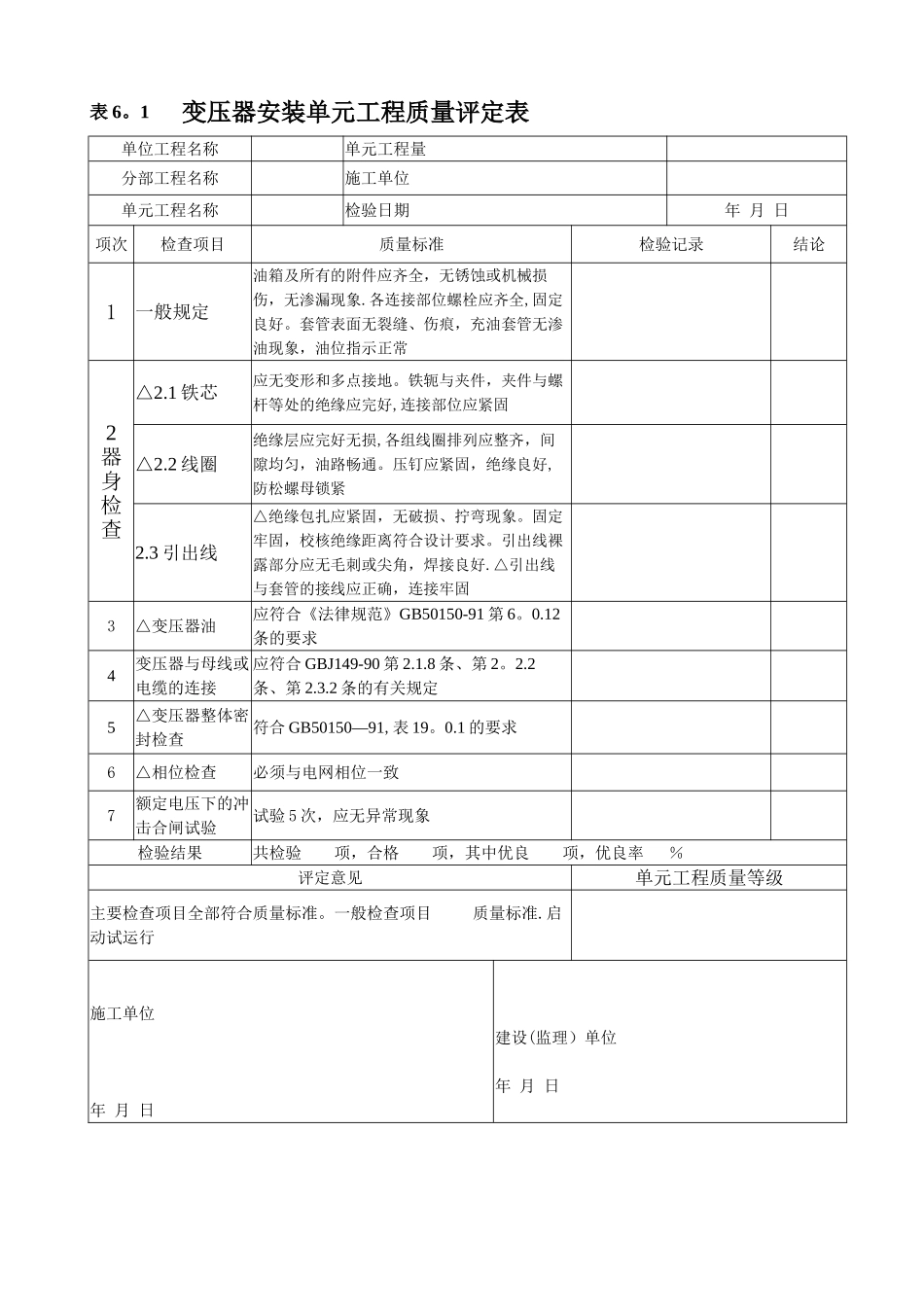

表 6。1 变压器安装单元工程质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称检验日期年 月 日项次检查项目质量标准检验记录结论1一般规定油箱及所有的附件应齐全，无锈蚀或机械损伤，无渗漏现象.各连接部位螺栓应齐全,固定良好。套管表面无裂缝、伤痕，充油套管无渗油现象，油位指示正常2 器身检查△2.1 铁芯应无变形和多点接地。铁轭与夹件，夹件与螺杆等处的绝缘应完好,连接部位应紧固△2.2 线圈绝缘层应完好无损,各组线圈排列应整齐，间隙均匀，油路畅通。压钉应紧固，绝缘良好,防松螺母锁紧2.3 引出线△绝缘包扎应紧固，无破损、拧弯现象。固定牢固，校核绝缘距离符合设计要求。引出线裸露部分应无毛刺或尖角，焊接良好.△引出线与套管的接线应正确，连接牢固3△变压器油应符合《法律规范》GB50150-91 第 6。0.12条的要求4变压器与母线或电缆的连接应符合 GBJ149-90 第 2.1.8 条、第 2。2.2条、第 2.3.2 条的有关规定5△变压器整体密封检查符合 GB50150—91,表 19。0.1 的要求6△相位检查必须与电网相位一致7额定电压下的冲击合闸试验试验 5 次，应无异常现象检验结果共检验 项，合格 项，其中优良 项，优良率 ％评定意见单元工程质量等级主要检查项目全部符合质量标准。一般检查项目 质量标准.启动试运行施工单位年 月 日建设(监理）单位年 月 日 水 利 水 电 工 程闸阀安装单元工程质量检测评定表表 33单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期 年 月 日项次检 查 项 目设计值允许偏差（㎜）实 测 值（㎜）质量等级优 良合 格优良合格1△阀体中心±4±52△阀体水平度及垂直度每米不超过0.8每米不超过1。03阀体横向中心12154△关阀时间符合设计要求5△静水严密性试验漏水量不超过设计值6阀座与基础板高程偏差设备组合面应光洁无毛刺7法兰组合缝符合法律规范要求8地脚螺栓预留孔位置偏差≤±10，深度满足要求检验结果主要检查项目共检验 项，合格 项，其中优良 项，优良率 ％一般检查项目共检验 项，合格 项，其中优良 项，优良率 %评定意见主要检查项目全部符合质量标准。一般检查项目中 ％符合质量标准。检查项目 ％达到优良，其中主要检查项目 %达到优良质量等级施工单位 年 月 日建设（监理）单位 年 月 日装“△”为主要检查项目 铅丝石笼砌筑单元工程质量评定表单位工程名称单元工程量分部工程名称检测日期年 月 ...
