冲击钻孔灌注桩工艺及质量控制VIP专享

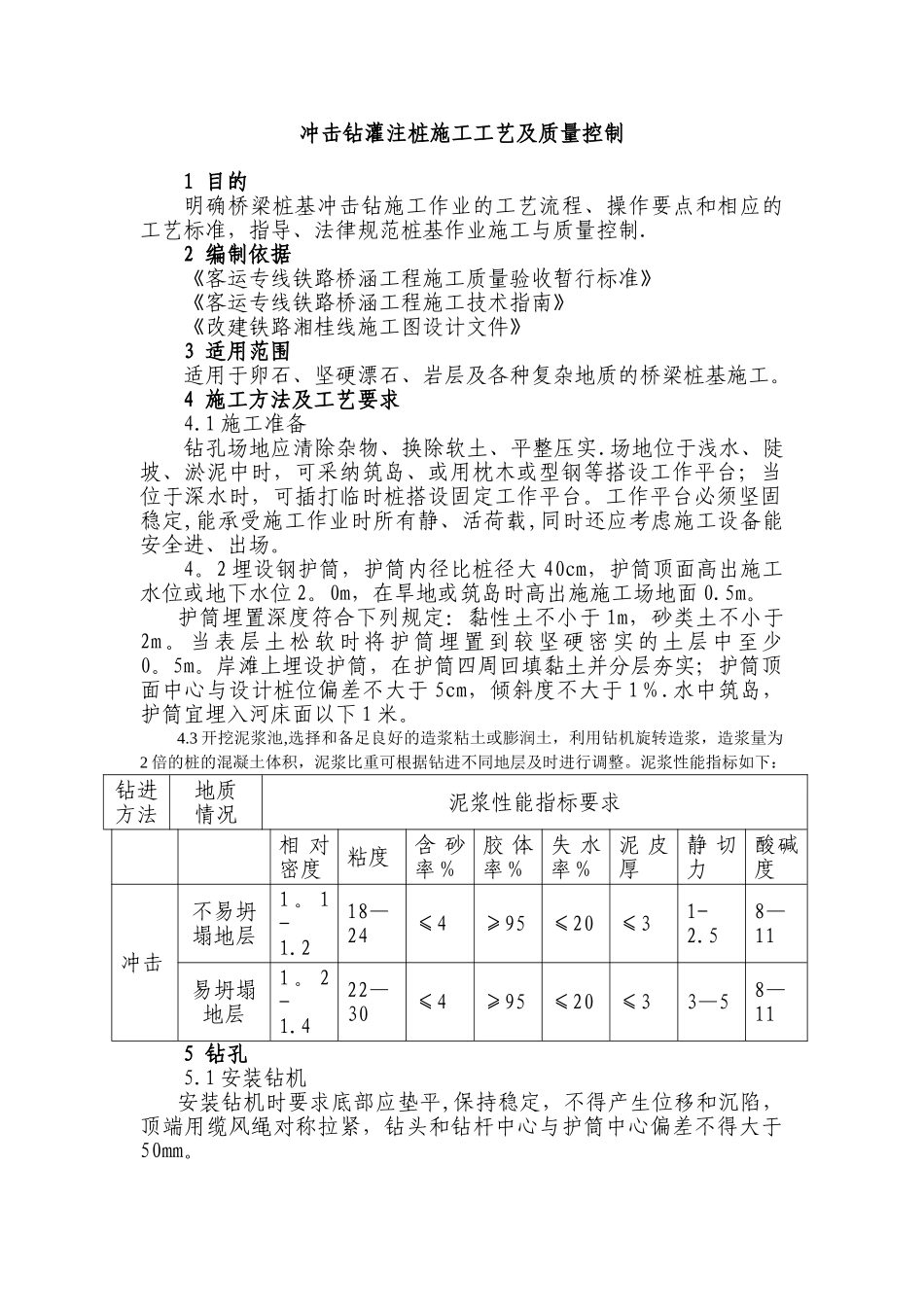

冲击钻灌注桩施工工艺及质量控制1 目的明确桥梁桩基冲击钻施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范桩基作业施工与质量控制.2 编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《改建铁路湘桂线施工图设计文件》3 适用范围适用于卵石、坚硬漂石、岩层及各种复杂地质的桥梁桩基施工。4 施工方法及工艺要求4.1 施工准备 钻孔场地应清除杂物、换除软土、平整压实.场地位于浅水、陡坡、淤泥中时，可采纳筑岛、或用枕木或型钢等搭设工作平台；当位于深水时，可插打临时桩搭设固定工作平台。工作平台必须坚固稳定,能承受施工作业时所有静、活荷载,同时还应考虑施工设备能安全进、出场。4。2 埋设钢护筒，护筒内径比桩径大 40cm，护筒顶面高出施工水位或地下水位 2。0m，在旱地或筑岛时高出施施工场地面 0.5m。护筒埋置深度符合下列规定：黏性土不小于 1m，砂类土不小于2m。当表层土松软时将护筒埋置到较坚硬密实的土层中至少0。5m。岸滩上埋设护筒，在护筒四周回填黏土并分层夯实；护筒顶面中心与设计桩位偏差不大于 5cm，倾斜度不大于 1％.水中筑岛，护筒宜埋入河床面以下 1 米。4.3 开挖泥浆池,选择和备足良好的造浆粘土或膨润土，利用钻机旋转造浆，造浆量为2 倍的桩的混凝土体积，泥浆比重可根据钻进不同地层及时进行调整。泥浆性能指标如下：钻进方法地质情况泥浆性能指标要求相 对密度粘度含 砂率％胶 体率％失 水率％泥 皮厚静 切力酸碱度冲击不易坍塌地层1 。 1-1.218—24≤4≥95≤20≤31-2.58—11易坍塌地层1 。 2-1.422—30≤4≥95≤20≤33—58—115 钻孔5.1 安装钻机安装钻机时要求底部应垫平,保持稳定，不得产生位移和沉陷，顶端用缆风绳对称拉紧，钻头和钻杆中心与护筒中心偏差不得大于50mm。5.2 钻进开始钻进时，进尺应适当控制,在护筒刃脚处，应低挡慢速钻进,使刃脚处有坚固的泥皮护壁.钻至刃脚下 1m 后，可按土质以正常速度钻进。如护筒外侧土质松软发现漏浆时，可提起钻锥,向孔中到入粘土，再放下钻锥倒转，使胶泥挤入孔壁堵住漏浆孔隙，稳住泥浆继续钻进。在砂类土或软土层钻进时，易坍孔。宜选用平底钻锥、控制进尺、轻压、低挡慢速、大泵量、稠泥浆钻进.泥浆补充与净化：开始前应调制足够数量的泥浆，钻进过程中，如泥浆有损耗、漏失，应予补充。并应按泥浆检查规定,按时检查泥浆指标，遇土层变化应增加检查次数,并适当调整泥浆指...
