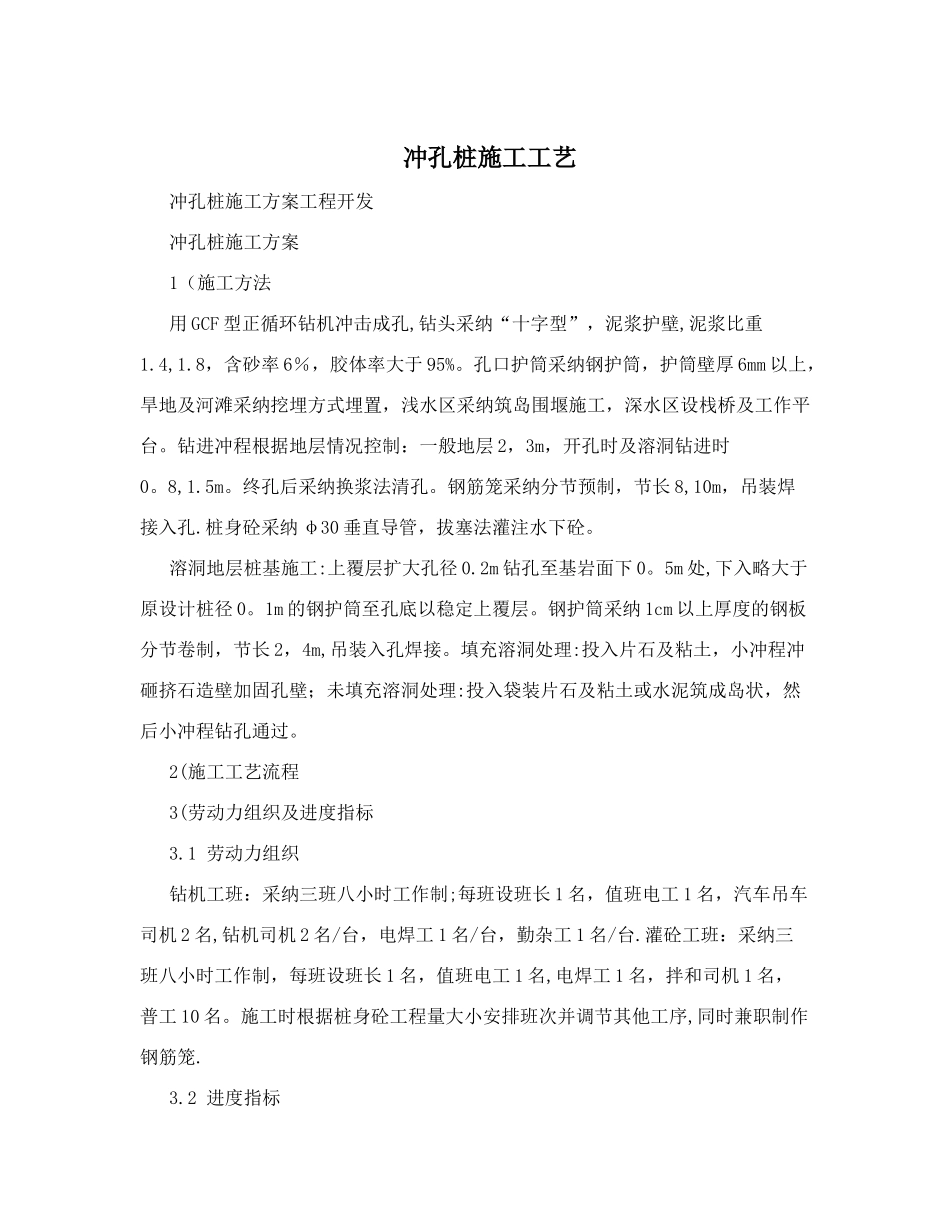

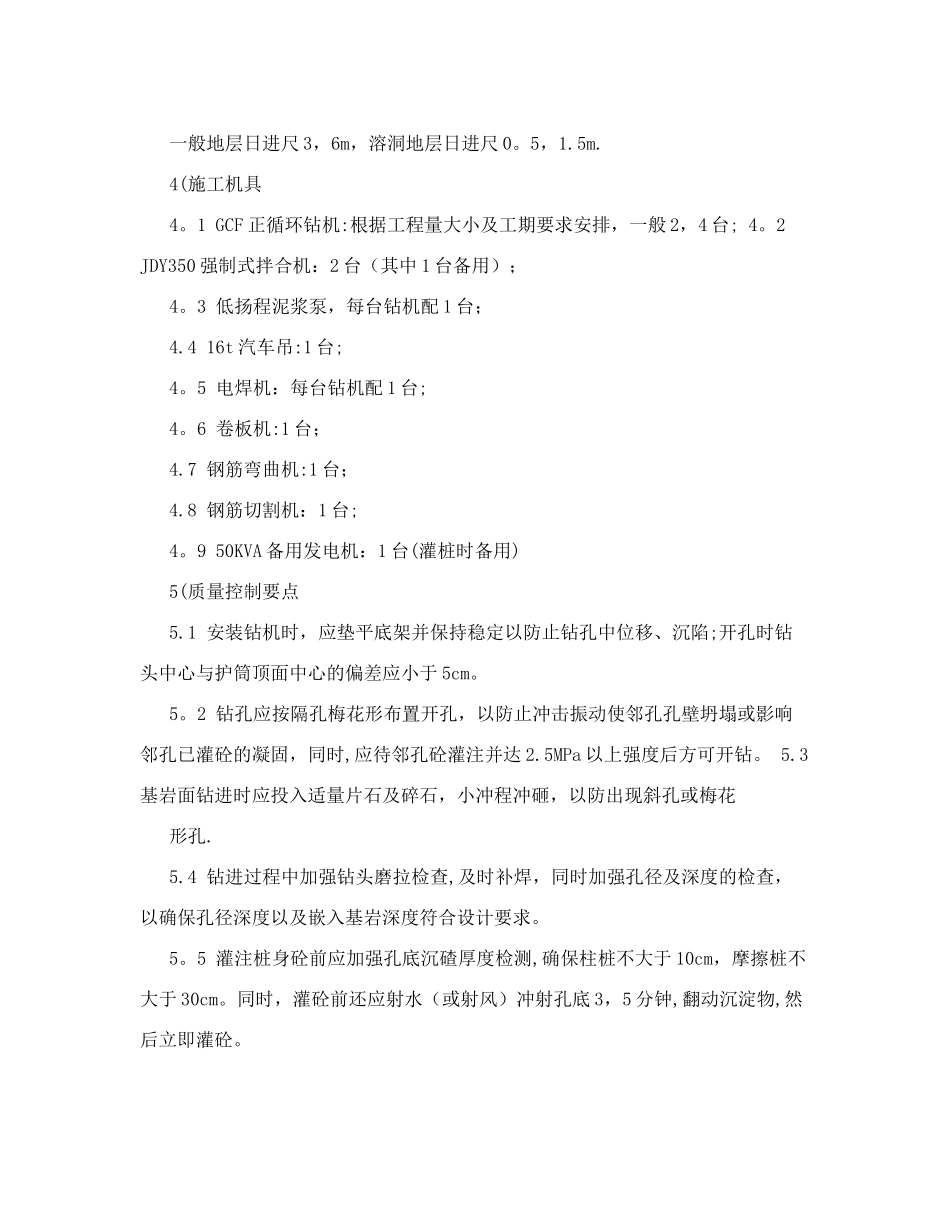

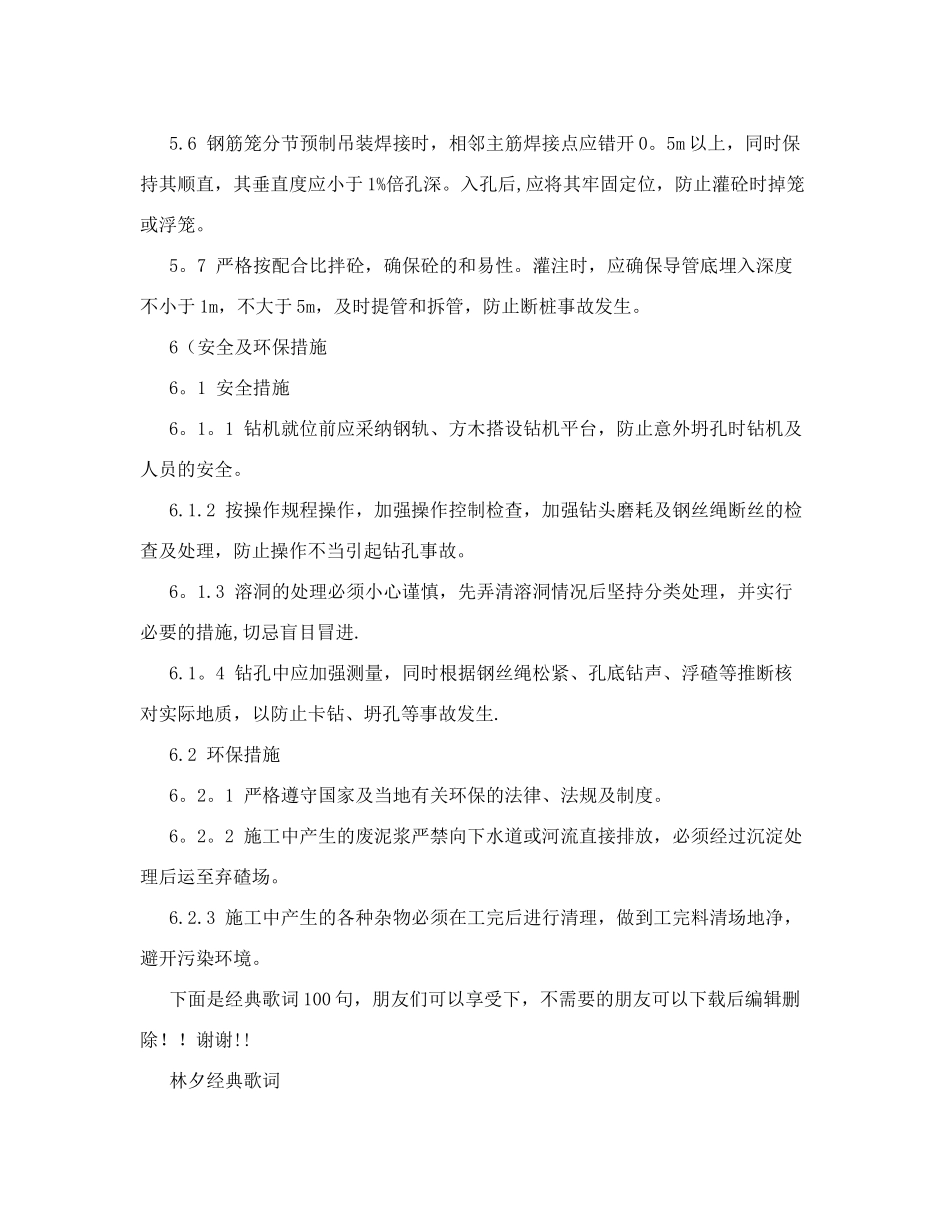

冲孔桩施工工艺

冲孔桩施工工艺冲孔桩施工方案工程开发 冲孔桩施工方案 1（施工方法 用 GCF 型正循环钻机冲击成孔,钻头采纳“十字型”，泥浆护壁,泥浆比重1.4,1.8，含砂率 6％，胶体率大于 95%。孔口护筒采纳钢护筒，护筒壁厚 6mm 以上，旱地及河滩采纳挖埋方式埋置，浅水区采纳筑岛围堰施工，深水区设栈桥及工作平台。钻进冲程根据地层情况控制：一般地层 2，3m，开孔时及溶洞钻进时0。8,1.5m。终孔后采纳换浆法清孔。钢筋笼采纳分节预制，节长 8,10m，吊装焊接入孔.桩身砼采纳 φ30 垂直导管，拔塞法灌注水下砼。 溶洞地层桩基施工:上覆层扩大孔径 0.2m 钻孔至基岩面下 0。5m 处,下入略大于原设计桩径 0。1m 的钢护筒至孔底以稳定上覆层。钢护筒采纳 1cm 以上厚度的钢板分节卷制，节长 2，4m,吊装入孔焊接。填充溶洞处理:投入片石及粘土，小冲程冲砸挤石造壁加固孔壁；未填充溶洞处理:投入袋装片石及粘土或水泥筑成岛状，然后小冲程钻孔通过。 2(施工工艺流程 3(劳动力组织及进度指标 3.1 劳动力组织 钻机工班：采纳三班八小时工作制;每班设班长 1 名，值班电工 1 名，汽车吊车司机 2 名,钻机司机 2 名/台，电焊工 1 名/台，勤杂工 1 名/台.灌砼工班：采纳三班八小时工作制，每班设班长 1 名，值班电工 1 名,电焊工 1 名，拌和司机 1 名，普工 10 名。施工时根据桩身砼工程量大小安排班次并调节其他工序,同时兼职制作钢筋笼. 3.2 进度指标 一般地层日进尺 3，6m，溶洞地层日进尺 0。5，1.5m. 4(施工机具 4。1 GCF 正循环钻机:根据工程量大小及工期要求安排，一般 2，4 台; 4。2 JDY350 强制式拌合机：2 台（其中 1 台备用）； 4。3 低扬程泥浆泵，每台钻机配 1 台； 4.4 16t 汽车吊:1 台; 4。5 电焊机：每台钻机配 1 台; 4。6 卷板机:1 台； 4.7 钢筋弯曲机:1 台； 4.8 钢筋切割机：1 台; 4。9 50KVA 备用发电机：1 台(灌桩时备用) 5(质量控制要点 5.1 安装钻机时，应垫平底架并保持稳定以防止钻孔中位移、沉陷;开孔时钻头中心与护筒顶面中心的偏差应小于 5cm。 5。2 钻孔应按隔孔梅花形布置开孔，以防止冲击振动使邻孔孔壁坍塌或影响邻孔已灌砼的凝固，同时,应待邻孔砼灌注并达 2.5MPa 以上强度后方可开钻。 5.3 基岩面钻进时应投入适量片石及碎石，小冲程冲砸，以防出现斜孔或梅花形孔. 5.4 钻进过程中加强钻头磨拉检查,及时补焊，同时加强孔径及深...
