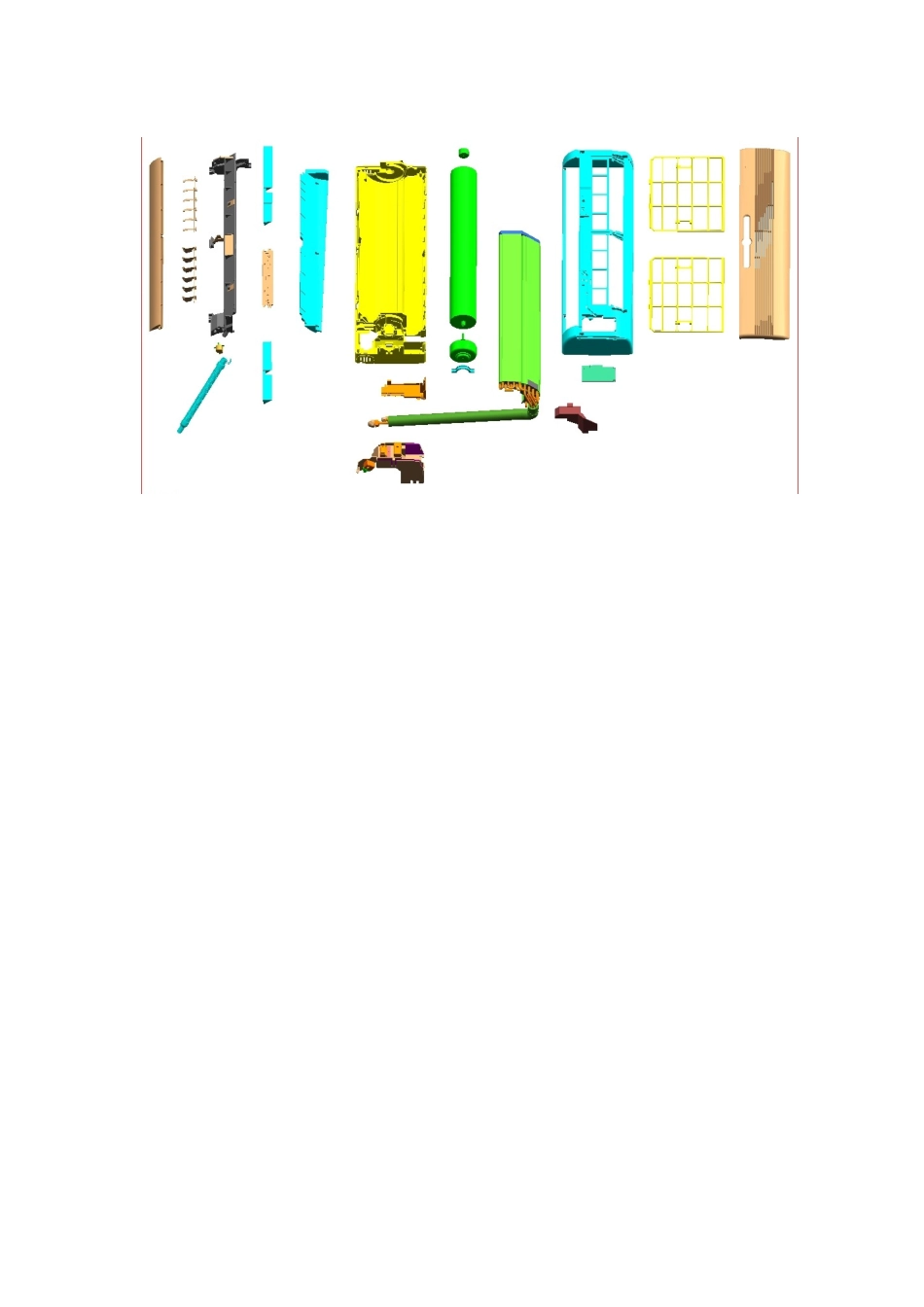

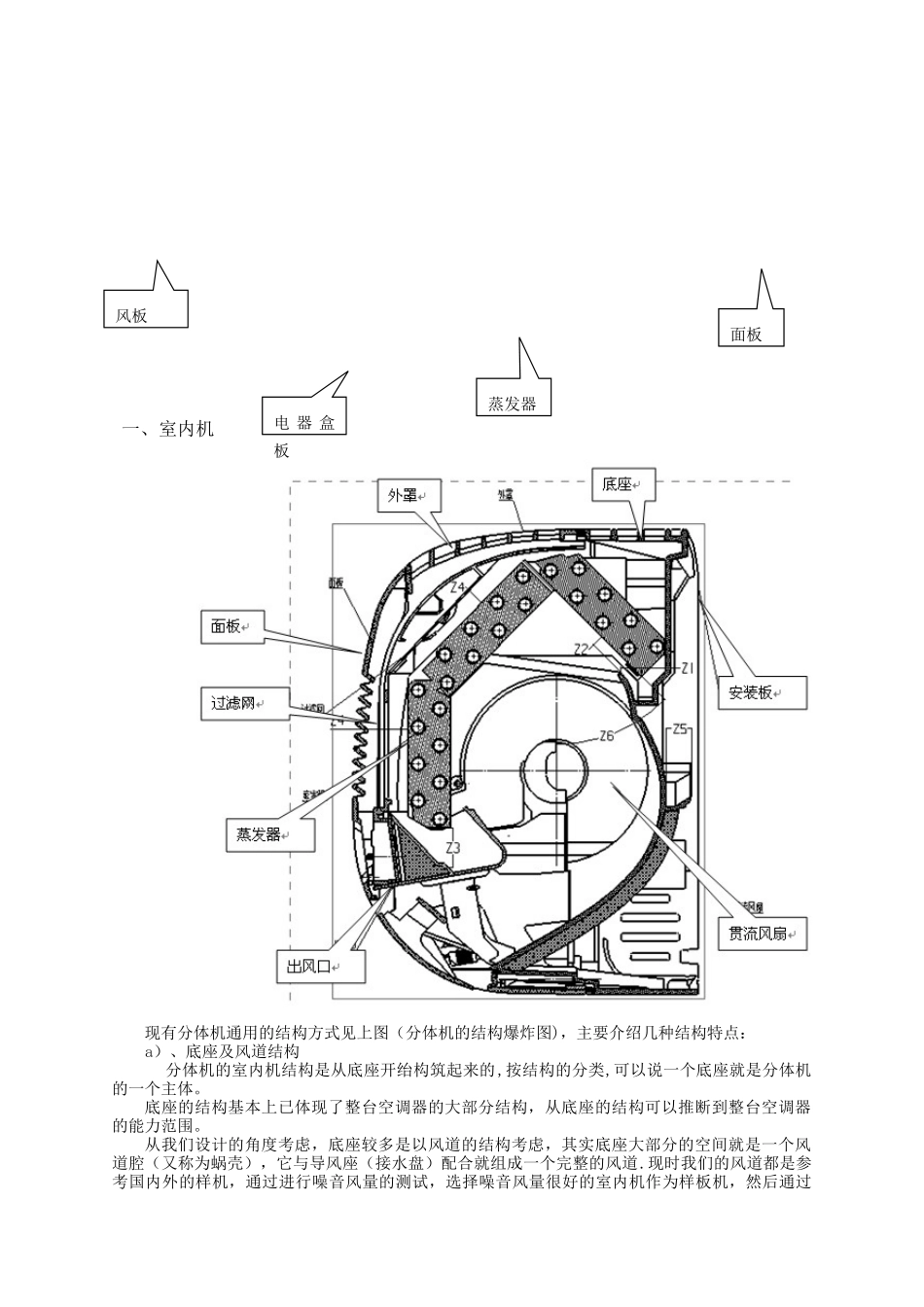

第十章 分体空调结构介绍底座贯流风扇外罩过滤网接 水 盘板一、室内机现有分体机通用的结构方式见上图（分体机的结构爆炸图)，主要介绍几种结构特点：a）、底座及风道结构分体机的室内机结构是从底座开绐构筑起来的,按结构的分类,可以说一个底座就是分体机的一个主体。底座的结构基本上已体现了整台空调器的大部分结构，从底座的结构可以推断到整台空调器的能力范围。从我们设计的角度考虑，底座较多是以风道的结构考虑，其实底座大部分的空间就是一个风道腔（又称为蜗壳），它与导风座（接水盘）配合就组成一个完整的风道.现时我们的风道都是参考国内外的样机，通过进行噪音风量的测试，选择噪音风量很好的室内机作为样板机，然后通过面板蒸发器电 器 盒板风板测数，抄取风道曲线,做CNC手样，通过噪音风量试验的测试作为验证,根据情况作适当的参数修改，就进入最终的风道建模设计。b)、蒸发器结构分体机的蒸发器结构形式也比较多，有直排、双折、三折、四折、多折、弧形的结构排布方式，安装方式基本上是采纳两端板固定，右侧出管的方式。无论采纳那种结构方式，蒸发器必须注意以下几点,并及时处理:1．蒸发器翅片应整齐不倒片、不翘起。倒片和翘起都会引起冷凝水流动不畅而造成滴水现象.2．蒸发器长度公差控制在±2mm以下，装配时发现装配孔偏移较大时,应及时检查蒸发器长度是否符合要求,强制性的装配会造成蒸发器变形或底座变形。假如是底座变形，很容易产生风道变形,这样很容易产生异音.3．蒸发器折弯处及接合处应保证一定的密封性,我们一般在接合处贴一PU海绵，从而使空气更多地从翅片表面流过，发挥应有的换热效果。另外折弯处不能有翅片的堆积，折弯的角度以45°以下为宜,这样才能有效的确保冷凝水的排放。c)、凝排结构凝排即冷凝水和凝露水的排放，在分体机中，凝排结构相当关键，在设计不周、装配不到位等都会影响到冷凝水的排放。在分体机中冷凝水的排放方式基本是：蒸发器产生冷凝水，冷凝水分布在翅片、铜管上，以三折蒸发器为例，前二折蒸发器的冷凝水是顺着翅片及端板直接流到接水盘上，另外一折安装是插到底座上,冷凝水从底座上的排水槽引导到接水盘上，而蒸发器两端的弯管及辅助管上产生和冷凝水侧直接滴到接水盘或底座排水槽上，为防止水滴下产生溅射，还特别设计有一块挡水板挡水。另外一方面是冷凝水的控制，这方面主要是在性能匹配时进行调试，在结构上应考虑控制冷冷凝水流动顺畅，冷凝水流动过程中不会产生溅射、分流的...
