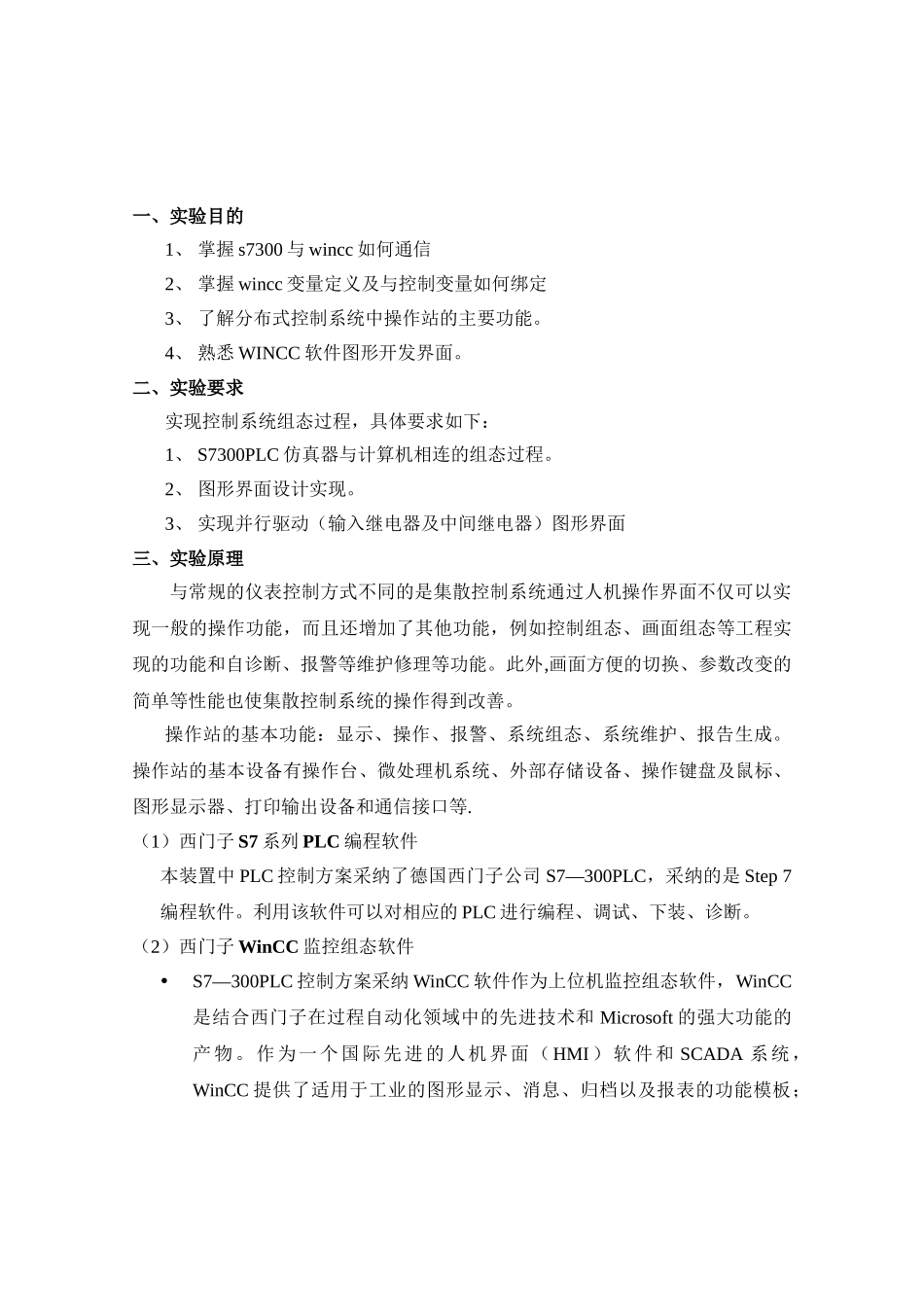

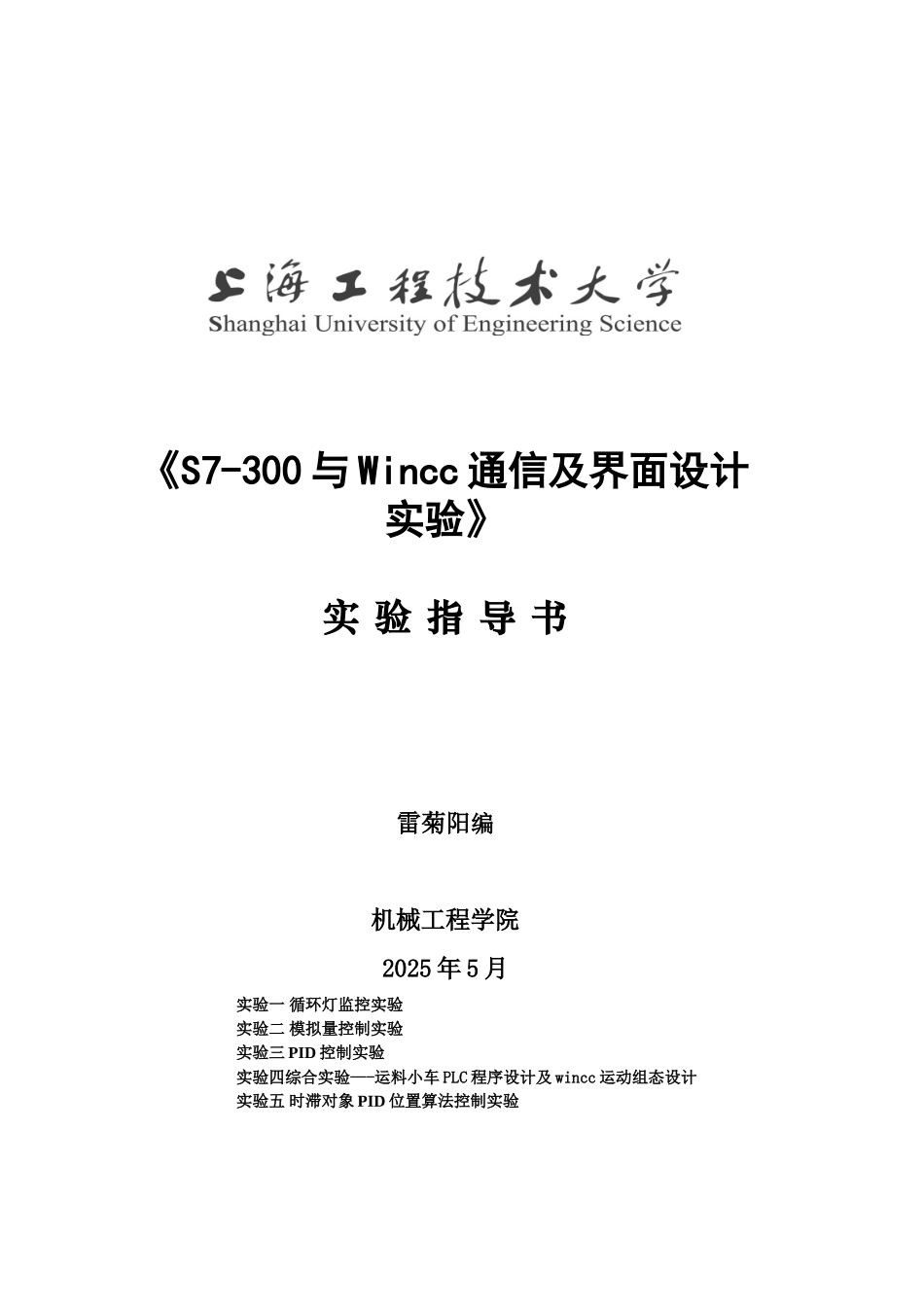

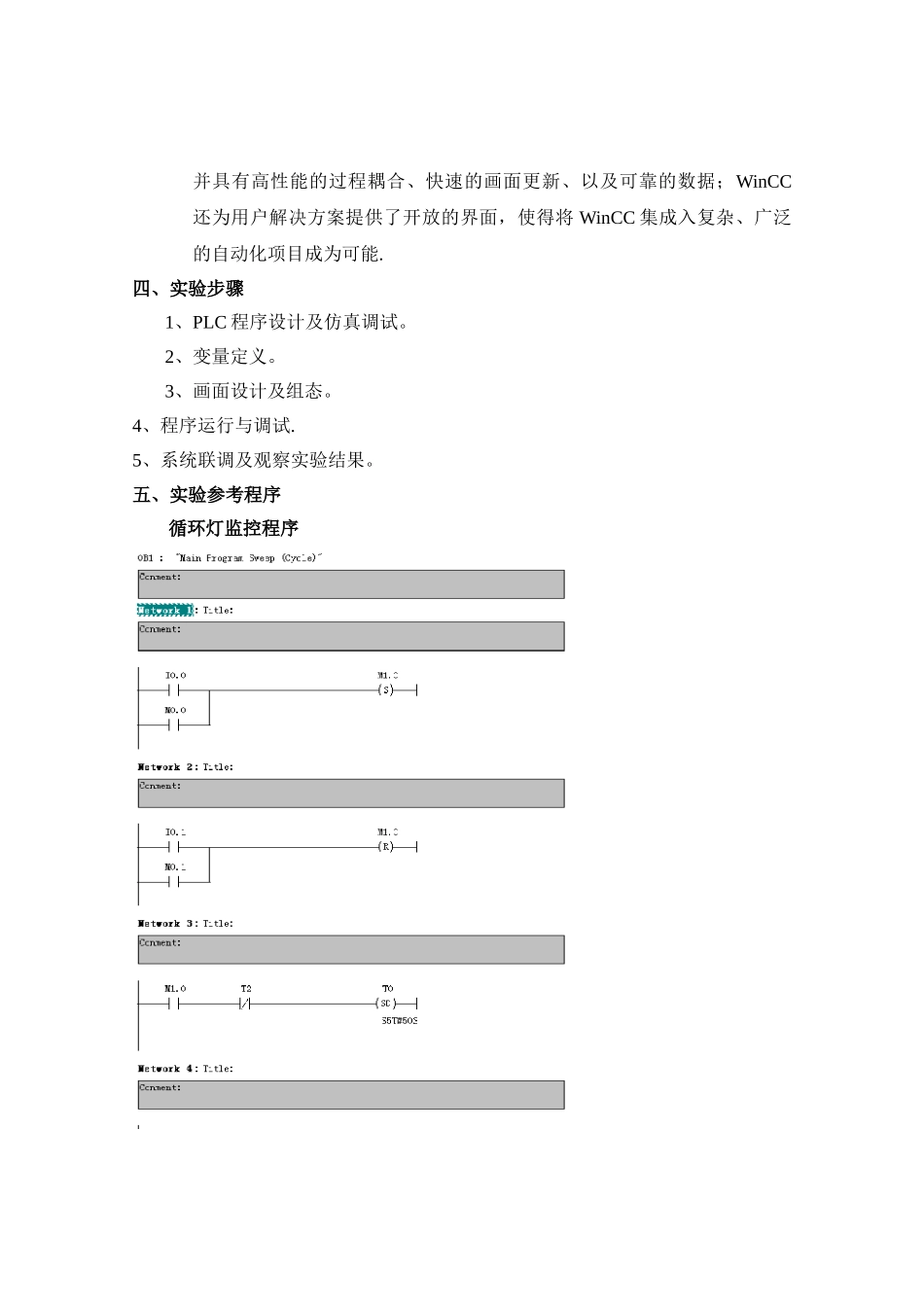

《S7-300 与 Wincc 通信及界面设计实验》实 验 指 导 书雷菊阳编机械工程学院2025 年 5 月实验一 循环灯监控实验实验二 模拟量控制实验实验三 PID 控制实验实验四综合实验—-运料小车 PLC 程序设计及 wincc 运动组态设计实验五 时滞对象 PID 位置算法控制实验一、实验目的1、 掌握 s7300 与 wincc 如何通信2、 掌握 wincc 变量定义及与控制变量如何绑定3、 了解分布式控制系统中操作站的主要功能。4、 熟悉 WINCC 软件图形开发界面。二、实验要求实现控制系统组态过程，具体要求如下：1、 S7300PLC 仿真器与计算机相连的组态过程。2、 图形界面设计实现。3、 实现并行驱动（输入继电器及中间继电器）图形界面三、实验原理与常规的仪表控制方式不同的是集散控制系统通过人机操作界面不仅可以实现一般的操作功能，而且还增加了其他功能，例如控制组态、画面组态等工程实现的功能和自诊断、报警等维护修理等功能。此外,画面方便的切换、参数改变的简单等性能也使集散控制系统的操作得到改善。操作站的基本功能：显示、操作、报警、系统组态、系统维护、报告生成。操作站的基本设备有操作台、微处理机系统、外部存储设备、操作键盘及鼠标、图形显示器、打印输出设备和通信接口等.（1）西门子 S7 系列 PLC 编程软件本装置中 PLC 控制方案采纳了德国西门子公司 S7—300PLC，采纳的是 Step 7编程软件。利用该软件可以对相应的 PLC 进行编程、调试、下装、诊断。（2）西门子 WinCC 监控组态软件 S7—300PLC 控制方案采纳 WinCC 软件作为上位机监控组态软件，WinCC是结合西门子在过程自动化领域中的先进技术和 Microsoft 的强大功能的产物。作为一个国际先进的人机界面（HMI）软件和 SCADA 系统，WinCC 提供了适用于工业的图形显示、消息、归档以及报表的功能模板；并具有高性能的过程耦合、快速的画面更新、以及可靠的数据；WinCC还为用户解决方案提供了开放的界面，使得将 WinCC 集成入复杂、广泛的自动化项目成为可能.四、实验步骤1、PLC 程序设计及仿真调试。2、变量定义。3、画面设计及组态。4、程序运行与调试.5、系统联调及观察实验结果。五、实验参考程序循环灯监控程序实验参考主画面六、实验思考1、实验中主画面设计和变量有何关系？2、报警画面如何设计？3、报表数据与现场参数连接如何建立?实验二 模拟量控制实验一、实验目的1、 掌握控制如何采集、仿真2、 掌握线性化编程...
