刚性防水屋面工程施工工艺VIP专享

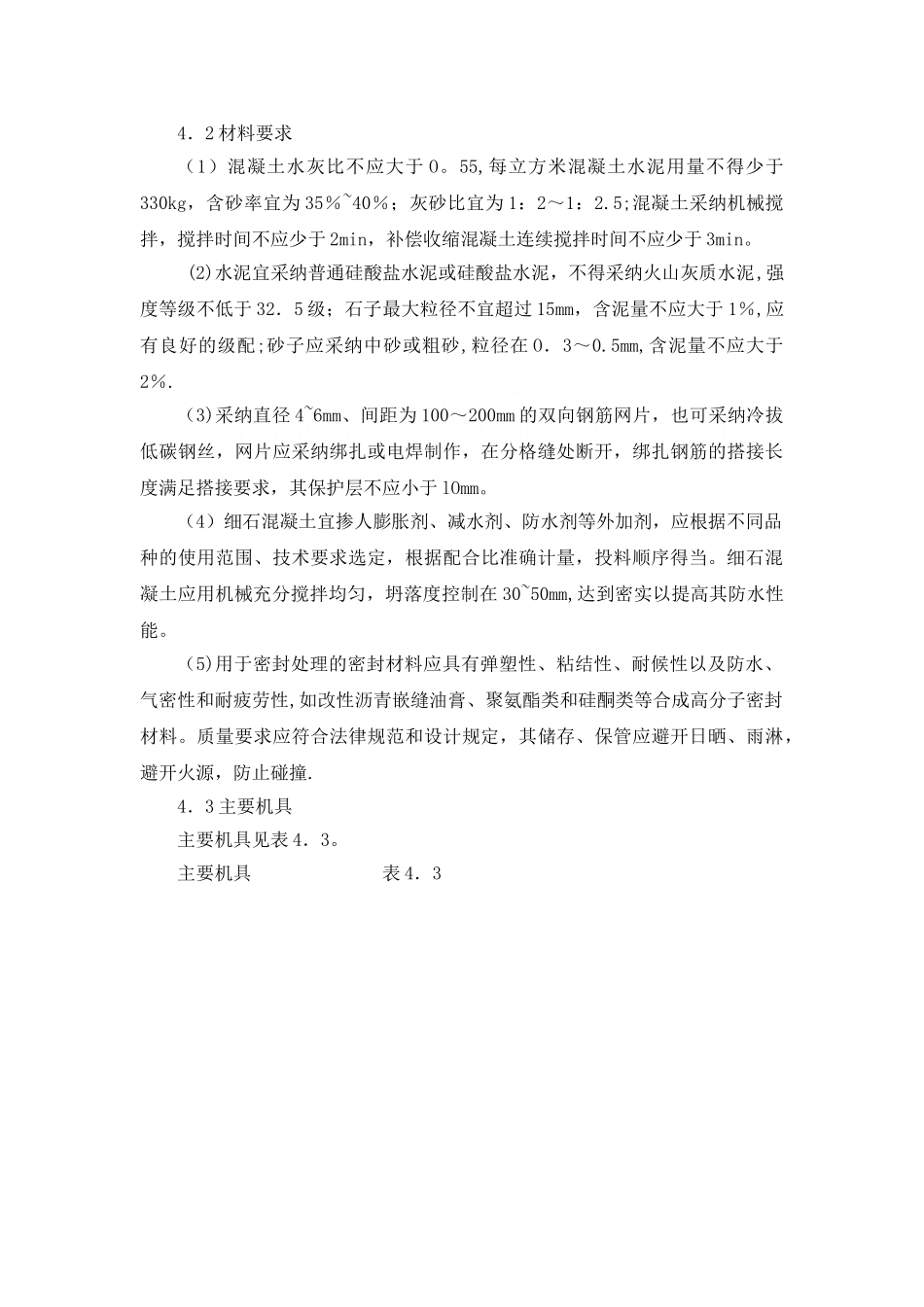

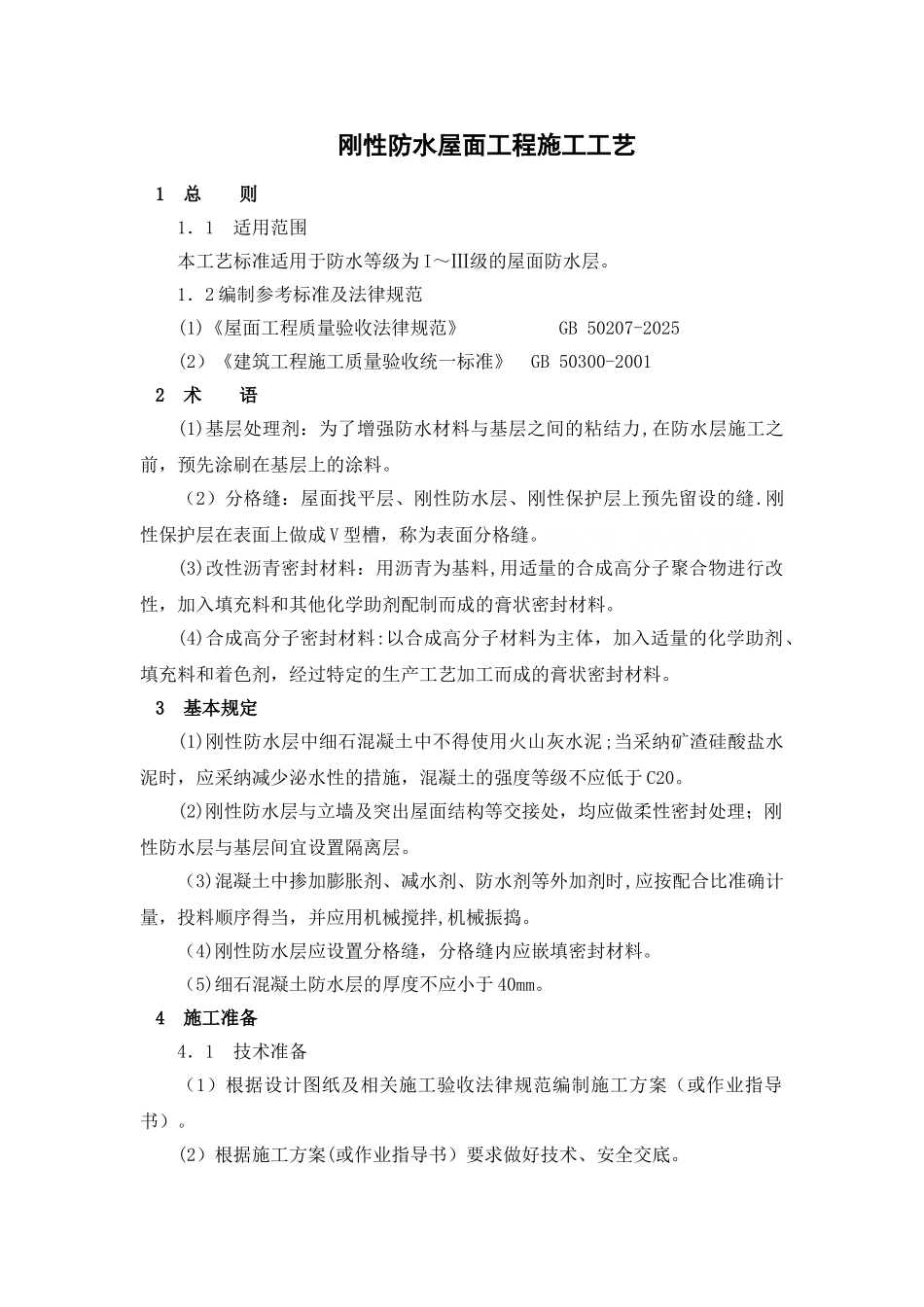

刚性防水屋面工程施工工艺1 总 则1．1 适用范围本工艺标准适用于防水等级为 I～Ⅲ级的屋面防水层。1．2 编制参考标准及法律规范(1)《屋面工程质量验收法律规范》 GB 50207-2025(2）《建筑工程施工质量验收统一标准》 GB 50300-20012 术 语(1)基层处理剂：为了增强防水材料与基层之间的粘结力,在防水层施工之前，预先涂刷在基层上的涂料。（2）分格缝：屋面找平层、刚性防水层、刚性保护层上预先留设的缝.刚性保护层在表面上做成 V 型槽，称为表面分格缝。(3)改性沥青密封材料：用沥青为基料,用适量的合成高分子聚合物进行改性，加入填充料和其他化学助剂配制而成的膏状密封材料。 (4)合成高分子密封材料:以合成高分子材料为主体，加入适量的化学助剂、填充料和着色剂，经过特定的生产工艺加工而成的膏状密封材料。3 基本规定(1)刚性防水层中细石混凝土中不得使用火山灰水泥;当采纳矿渣硅酸盐水泥时，应采纳减少泌水性的措施，混凝土的强度等级不应低于 C20。(2)刚性防水层与立墙及突出屋面结构等交接处，均应做柔性密封处理；刚性防水层与基层间宜设置隔离层。（3)混凝土中掺加膨胀剂、减水剂、防水剂等外加剂时,应按配合比准确计量，投料顺序得当，并应用机械搅拌,机械振捣。（4)刚性防水层应设置分格缝，分格缝内应嵌填密封材料。（5)细石混凝土防水层的厚度不应小于 40mm。4 施工准备4．1 技术准备（1）根据设计图纸及相关施工验收法律规范编制施工方案（或作业指导书）。(2）根据施工方案(或作业指导书）要求做好技术、安全交底。4．2 材料要求（1）混凝土水灰比不应大于 O。55,每立方米混凝土水泥用量不得少于330kg，含砂率宜为 35％~40％；灰砂比宜为 1：2～1：2.5;混凝土采纳机械搅拌，搅拌时间不应少于 2min，补偿收缩混凝土连续搅拌时间不应少于 3min。 (2)水泥宜采纳普通硅酸盐水泥或硅酸盐水泥，不得采纳火山灰质水泥,强度等级不低于 32．5 级；石子最大粒径不宜超过 15mm，含泥量不应大于 1％,应有良好的级配;砂子应采纳中砂或粗砂,粒径在 O．3～0.5mm,含泥量不应大于2％.（3)采纳直径 4~6mm、间距为 100～200mm 的双向钢筋网片，也可采纳冷拔低碳钢丝，网片应采纳绑扎或电焊制作，在分格缝处断开，绑扎钢筋的搭接长度满足搭接要求，其保护层不应小于 lOmm。（4）细石混凝土宜掺人膨胀剂、减水剂、防水剂等外加剂，应根据不同品种的使用范围、技术要求选定，根据配合比准确计量，投料顺序得当。细...
