加工中心作业指导书初装-刮花-组件08.10

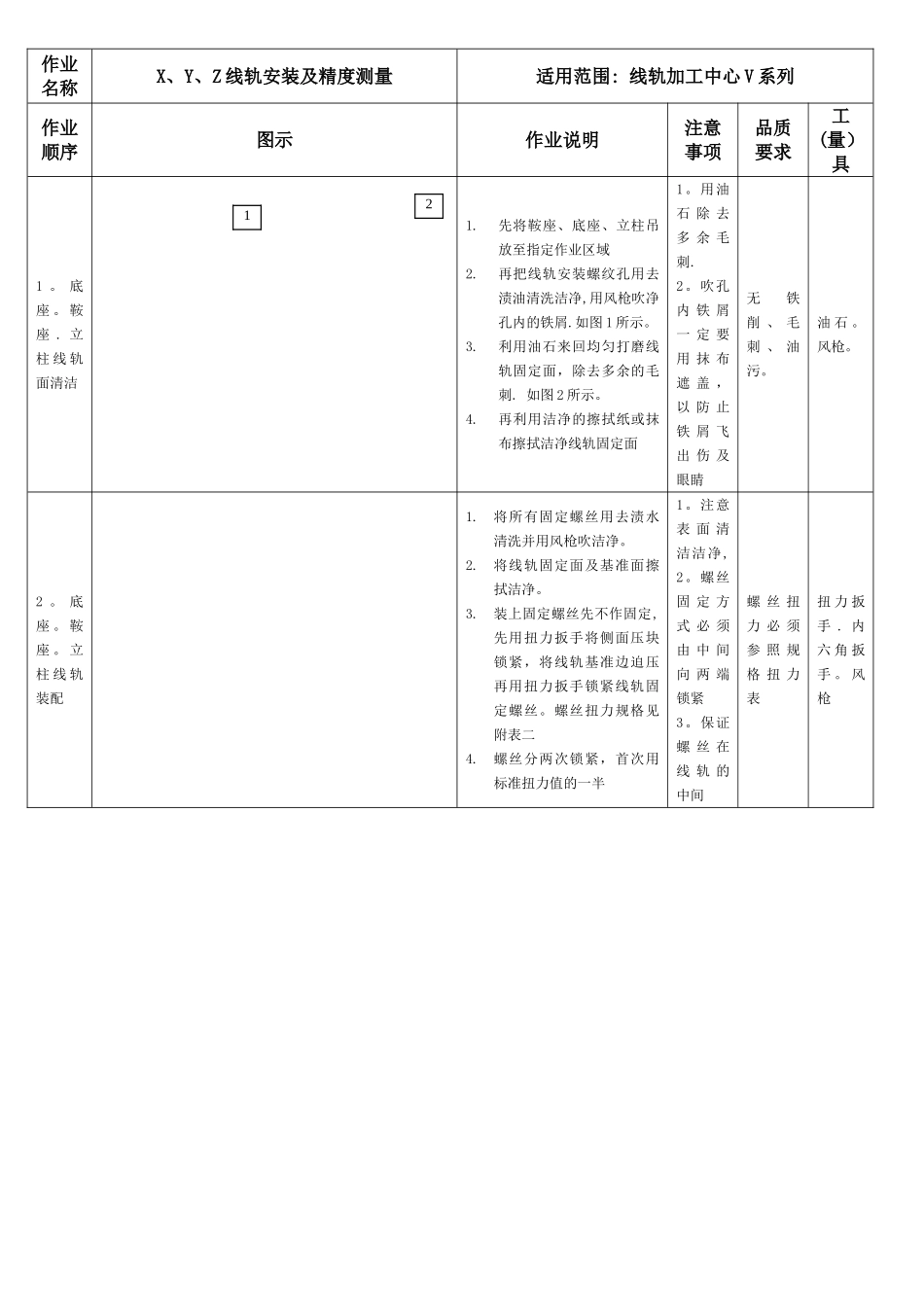

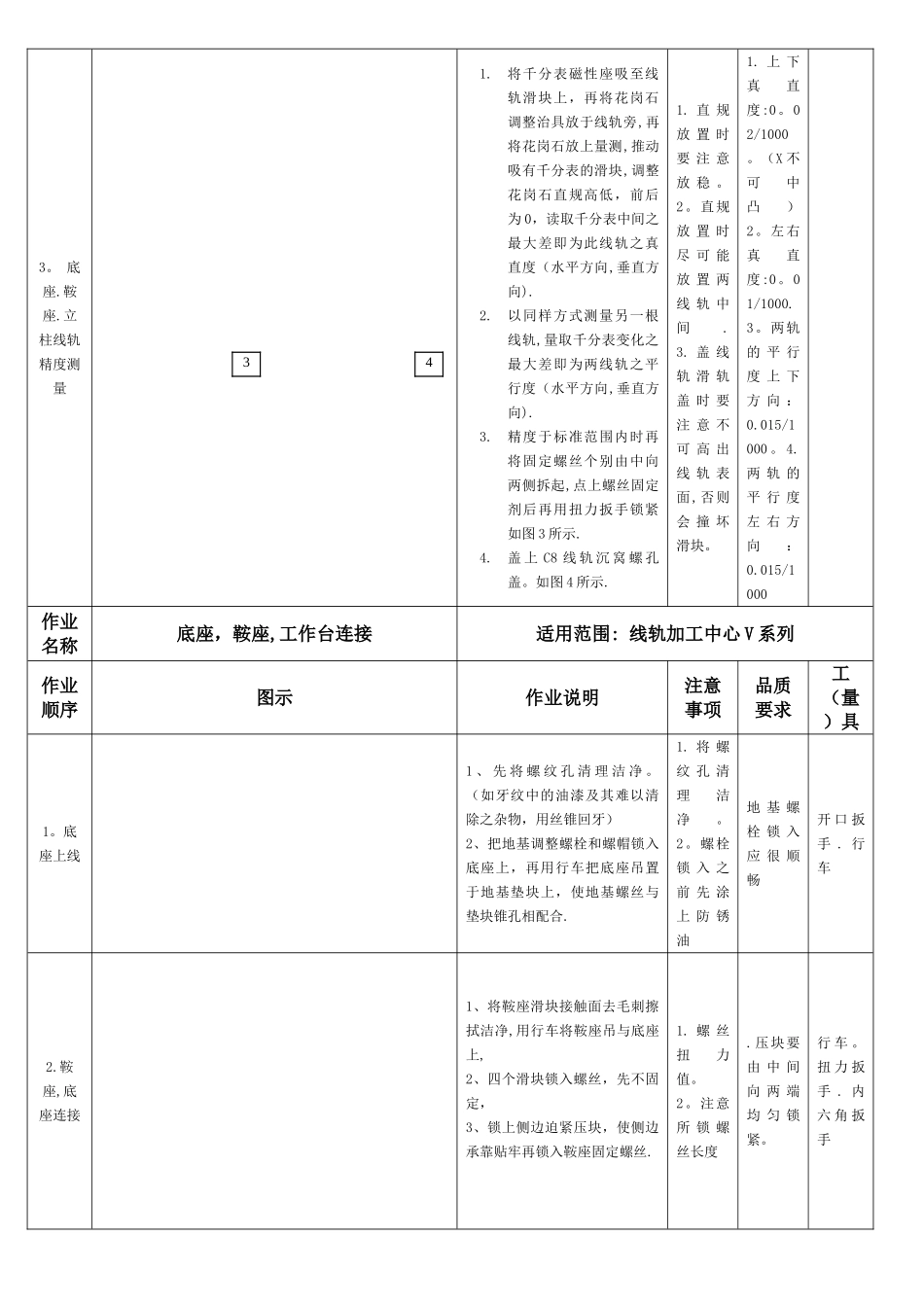

作业名称X、Y、Z 线轨安装及精度测量适用范围: 线轨加工中心 V 系列作业顺序图示作业说明注意事项品质要求工(量）具1 。 底座 。 鞍座 . 立柱 线 轨面清洁 1.先将鞍座、底座、立柱吊放至指定作业区域2.再把线轨安装螺纹孔用去渍油清洗洁净,用风枪吹净孔内的铁屑.如图 1 所示。3.利用油石来回均匀打磨线轨固定面，除去多余的毛刺. 如图 2 所示。4.再利用洁净的擦拭纸或抹布擦拭洁净线轨固定面1。用油石 除 去多 余 毛刺.2。吹孔内 铁 屑一 定 要用 抹 布遮 盖 ，以 防 止铁 屑 飞出 伤 及眼睛无铁削 、 毛刺 、 油污。油 石 。风枪。2 。 底座 。 鞍座 。 立柱 线 轨装配1.将所有固定螺丝用去渍水清洗并用风枪吹洁净。2.将线轨固定面及基准面擦拭洁净。3.装上固定螺丝先不作固定,先用扭力扳手将侧面压块锁紧，将线轨基准边迫压再用扭力扳手锁紧线轨固定螺丝。螺丝扭力规格见附表二4.螺丝分两次锁紧，首次用标准扭力值的一半1。注意表 面 清洁洁净, 2。螺丝固 定 方式 必 须由 中 间向 两 端锁紧3。保证螺 丝 在线 轨 的中间螺 丝 扭力 必 须参 照 规格 扭 力表扭 力 扳手 . 内六 角 扳手 。 风枪213。 底座.鞍座.立柱线轨精度测量1.将千分表磁性座吸至线轨滑块上，再将花岗石调整治具放于线轨旁,再将花岗石放上量测,推动吸有千分表的滑块,调整花岗石直规高低，前后为 0，读取千分表中间之最大差即为此线轨之真直度（水平方向,垂直方向).2.以同样方式测量另一根线轨,量取千分表变化之最大差即为两线轨之平行度（水平方向,垂直方向).3.精度于标准范围内时再将固定螺丝个别由中向两侧拆起,点上螺丝固定剂后再用扭力扳手锁紧如图 3 所示.4.盖 上 C8 线 轨 沉 窝 螺 孔盖。如图 4 所示.1. 直 规放 置 时要 注 意放 稳 。 2。直规放 置 时尽 可 能放 置 两线 轨 中间. 3. 盖 线轨 滑 轨盖 时 要注 意 不可 高 出线 轨 表面,否则会 撞 坏滑块。1. 上 下真直度:0。02/1000。（X 不可中凸） 2。左右真直度:0。01/1000. 3。两轨的 平 行度 上 下方 向 ：0.015/1000 。 4.两 轨 的平 行 度左 右 方向：0.015/1000作业名称底座，鞍座,工作台连接适用范围: 线轨加工中心 V 系列作业顺序图示作业说明注意事项品质要求工（量）具1。底座上线1 、 先 将 螺 纹 孔 清 理 洁 净 。 （如牙纹中的...
