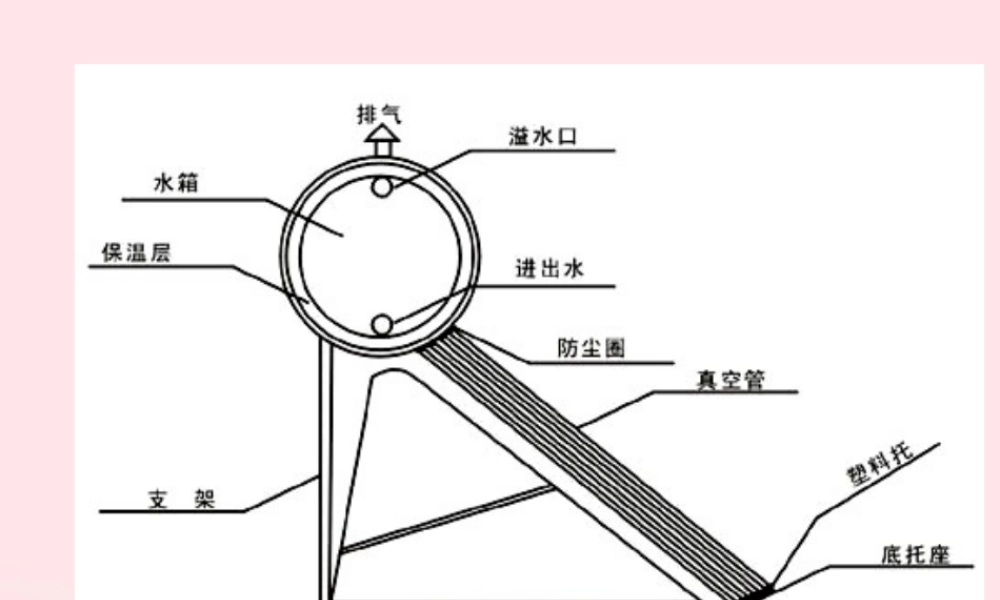

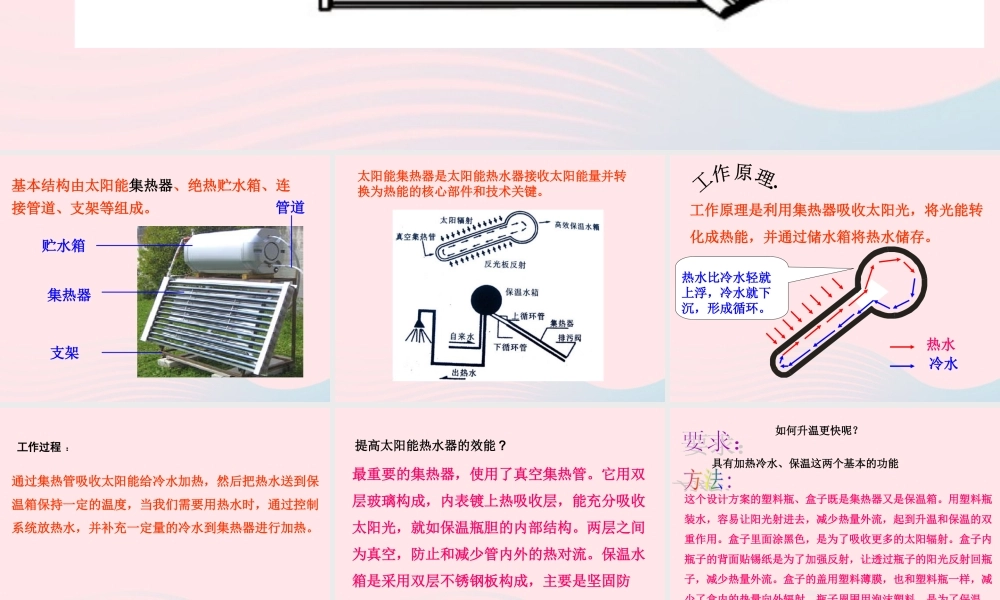

基本结构由太阳能集热器、绝热贮水箱、连接管道、支架等组成。 贮水箱集热器支架管道太阳能集热器是太阳能热水器接收太阳能量并转换为热能的核心部件和技术关键。工作原理是利用集热器吸收太阳光，将光能转化成热能，并通过储水箱将热水储存。 热水冷水热水比冷水轻就上浮，冷水就下沉，形成循环。工作过程 ：通过集热管吸收太阳能给冷水加热，然后把热水送到保温箱保持一定的温度，当我们需要用热水时，通过控制系统放热水，并补充一定量的冷水到集热器进行加热。提高太阳能热水器的效能 ? 最重要的集热器，使用了真空集热管。它用双层玻璃构成，内表镀上热吸收层，能充分吸收太阳光，就如保温瓶胆的内部结构。两层之间为真空，防止和减少管内外的热对流。保温水箱是采用双层不锈钢板构成，主要是坚固防锈。中间是聚氨酯整体发泡的保温体，能有效地保持水温。如何升温更快呢？具有加热冷水、保温这两个基本的功能 这个设计方案的塑料瓶、盒子既是集热器又是保温箱。用塑料瓶装水，容易让阳光射进去，减少热量外流，起到升温和保温的双重作用。盒子里面涂黑色，是为了吸收更多的太阳辐射。盒子内瓶子的背面贴锡纸是为了加强反射，让透过瓶子的阳光反射回瓶子，减少热量外流。盒子的盖用塑料薄膜，也和塑料瓶一样，减少了盒内的热量向外辐射。瓶子周围用泡沫塑料，是为了保温。装塑料瓶的盒子支起来，可以改变角度，以保持使阳光直射。
