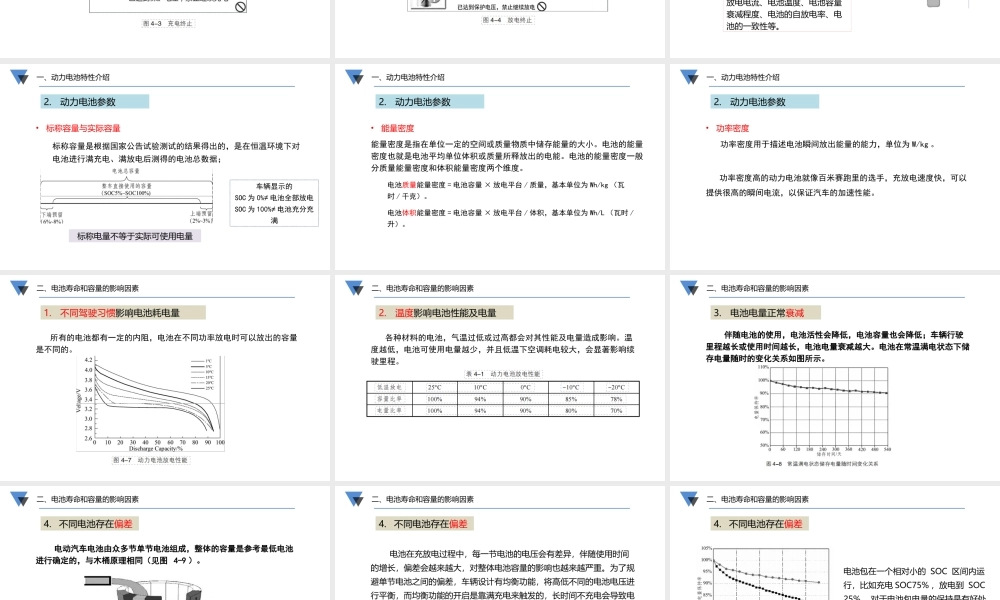

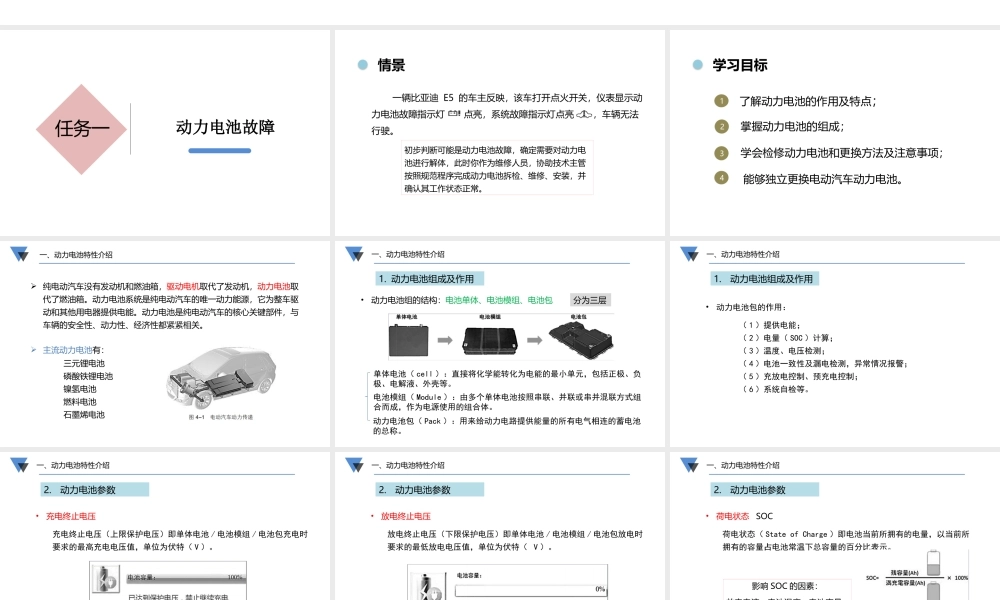

新能源汽车高压系统故障项目四任务一动力电池故障情景 一辆比亚迪 E5 的车主反映，该车打开点火开关，仪表显示动力电池故障指示灯 点亮，系统故障指示灯点亮 ，车辆无法行驶。初步判断可能是动力电池故障，确定需要对动力电池进行解体，此时你作为维修人员，协助技术主管按照规范程序完成动力电池拆检、维修、安装，并确认其工作状态正常。学习目标1了解动力电池的作用及特点；掌握动力电池的组成；2能够独立更换电动汽车动力电池。34学会检修动力电池和更换方法及注意事项； 一、动力电池特性介绍 纯电动汽车没有发动机和燃油箱，驱动电机取代了发动机，动力电池取代了燃油箱。动力电池系统是纯电动汽车的唯一动力能源，它为整车驱动和其他用电器提供电能。动力电池是纯电动汽车的核心关键部件，与车辆的安全性、动力性、经济性都紧紧相关。 主流动力电池有：三元锂电池磷酸铁锂电池镍氢电池燃料电池石墨烯电池 一、动力电池特性介绍•动力电池组的结构：电池单体、电池模组、电池包1. 动力电池组成及作用单体电池（ cell ）：直接将化学能转化为电能的最小单元，包括正极、负极、电解液、外壳等。电池模组（ Module ）：由多个单体电池按照串联、并联或串并混联方式组合而成，作为电源使用的组合体。动力电池包（ Pack ）：用来给动力电路提供能量的所有电气相连的蓄电池的总称。分为三层 一、动力电池特性介绍1.动力电池组成及作用•动力电池包的作用：（ 1 ）提供电能；（ 2 ）电量（ SOC ）计算；（ 3 ）温度、电压检测；（ 4 ）电池一致性及漏电检测，异常情况报警；（ 5 ）充放电控制、预充电控制；（ 6 ）系统自检等。 一、动力电池特性介绍2.动力电池参数•充电终止电压充电终止电压（上限保护电压）即单体电池 / 电池模组 / 电池包充电时要求的最高充电电压值，单位为伏特（ V ）。 一、动力电池特性介绍2.动力电池参数•放电终止电压放电终止电压（下限保护电压）即单体电池 / 电池模组 / 电池包放电时要求的最低放电电压值，单位为伏特（ V ）。 一、动力电池特性介绍2.动力电池参数•荷电状态 SOC荷电状态（ State of Charge ）即电池当前所拥有的电量，以当前所拥有的容量占电池常温下总容量的百分比表示。影响 SOC 的因素：放电电流、电池温度、电池容量衰减程度、电池的自放电率、电池的一致性等。 一、动力电池特性介绍2.动力电池参数•标称容量与实际容量标称容量是...
