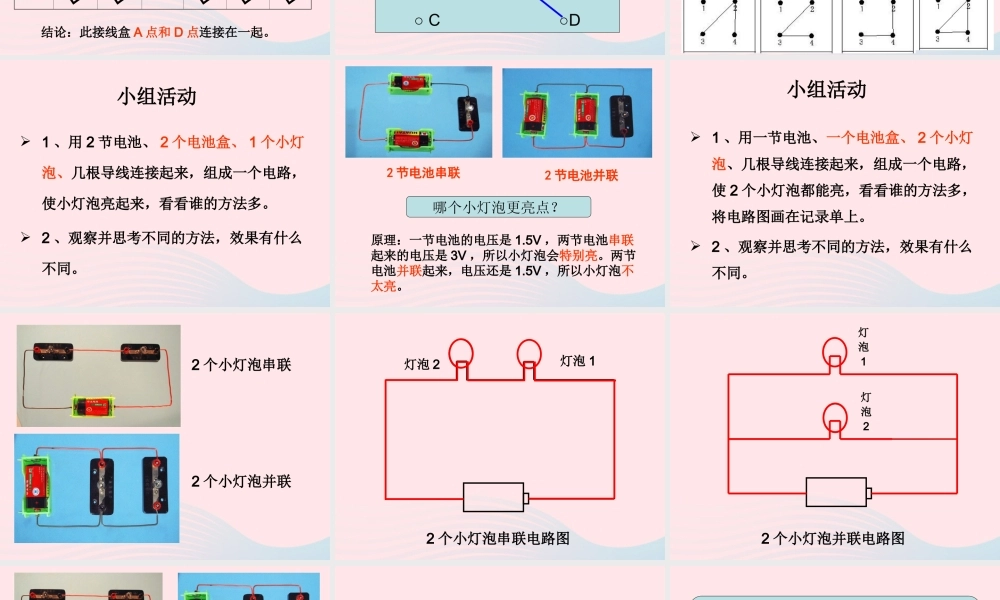

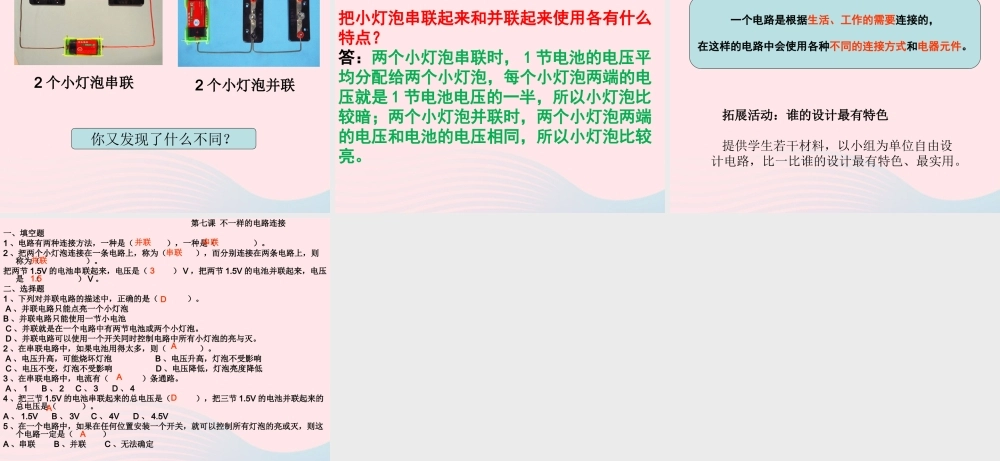

不一样的电路连接一个电路是根据生活、工作的需要连接的，在这样的电路中会使用各种不同的连接方式和电器元件。知道这是什么吗 接线盒里面是怎样连接的 猜猜接线盒的作用：在电线的接头部位采用接线盒做为过渡用，线管里面的电线在接线盒中连起来。1 、保护电线2 、连接电线3 、方便维修接线盒一般都是暗盒。从外面看观察四接头电路暗盒结构图从里面看用电路检测器检测，看看哪几个接线柱之间是通路？哪几个接线柱之间是断路？四接头电路暗盒检测连接点通路断路A-BA-CA-DB-CB-DC-D结论：此接线盒 A 点和 D 点连接在一起。○ A ○B○ C ○D四接头电路暗盒连接图用电路检测器检测另一个接线盒，将接线柱之间通断状态记录下来。里面是怎样连接的 连接1-21. 1-31-42-32-43-4通路断路据检验结果推测接线盒内连接情况，把推测结果画在作业本上。 1 、用 2 节电池、 2 个电池盒、 1 个小灯泡、几根导线连接起来，组成一个电路，使小灯泡亮起来，看看谁的方法多。 2 、观察并思考不同的方法，效果有什么不同。小组活动原理：一节电池的电压是 1.5V ，两节电池串联起来的电压是 3V ，所以小灯泡会特别亮。两节电池并联起来，电压还是 1.5V ，所以小灯泡不太亮。 2 节电池串联2 节电池并联哪个小灯泡更亮点？小组活动 1 、用一节电池、一个电池盒、 2 个小灯泡、几根导线连接起来，组成一个电路，使 2 个小灯泡都能亮，看看谁的方法多，将电路图画在记录单上。 2 、观察并思考不同的方法，效果有什么不同。2 个小灯泡串联2 个小灯泡并联灯泡 1灯泡 22 个小灯泡串联电路图灯泡1灯泡22 个小灯泡并联电路图2 个小灯泡串联2 个小灯泡并联你又发现了什么不同？把小灯泡串联起来和并联起来使用各有什么特点？答：两个小灯泡串联时， 1 节电池的电压平均分配给两个小灯泡，每个小灯泡两端的电压就是 1 节电池电压的一半，所以小灯泡比较暗；两个小灯泡并联时，两个小灯泡两端的电压和电池的电压相同，所以小灯泡比较亮。一个电路是根据生活、工作的需要连接的，在这样的电路中会使用各种不同的连接方式和电器元件。拓展活动：谁的设计最有特色提供学生若干材料，以小组为单位自由设计电路，比一比谁的设计最有特色、最实用。 第七课 不一样的电路连接一、填空题1 、电路有两种连接方法，一种是（ ），一种是（ ）。2 、把两个小灯泡连接在一条电路上，称为（ ），而分别连接在两条电路上，...
