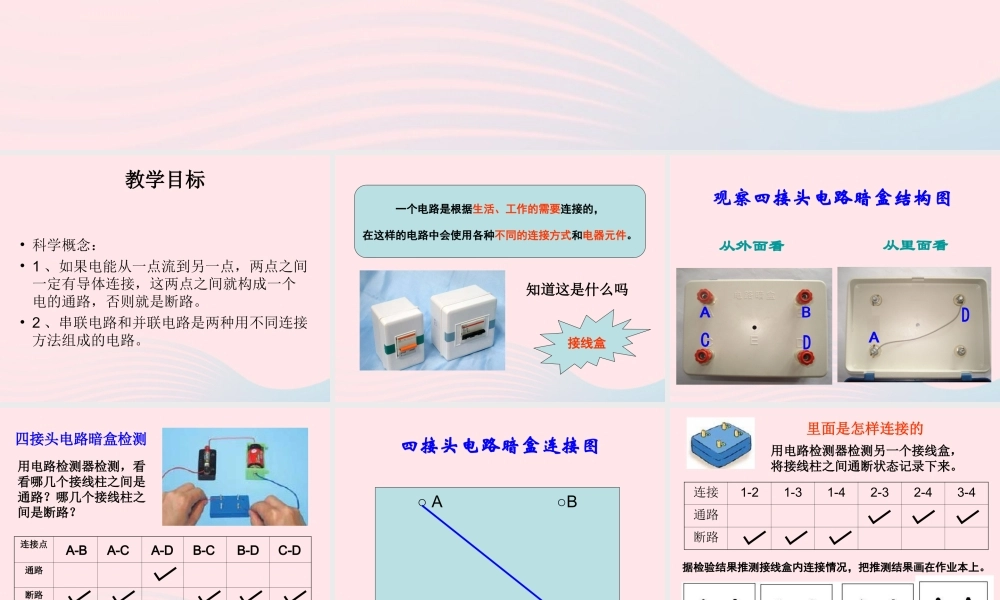

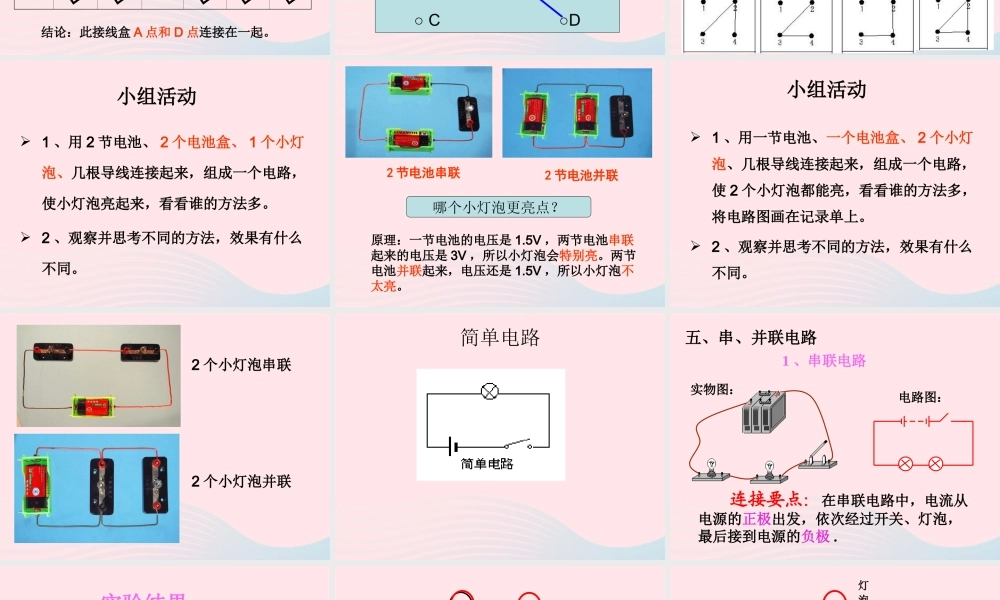

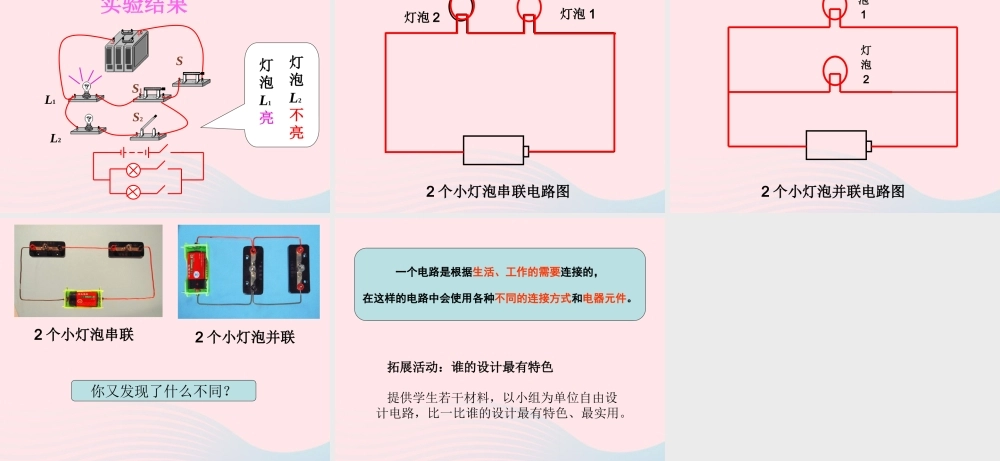

不一样的电路连接教学目标• 科学概念：• 1 、如果电能从一点流到另一点，两点之间一定有导体连接，这两点之间就构成一个电的通路，否则就是断路。• 2 、串联电路和并联电路是两种用不同连接方法组成的电路。一个电路是根据生活、工作的需要连接的，在这样的电路中会使用各种不同的连接方式和电器元件。知道这是什么吗 接线盒从外面看观察四接头电路暗盒结构图从里面看用电路检测器检测，看看哪几个接线柱之间是通路？哪几个接线柱之间是断路？四接头电路暗盒检测连接点通路断路A-BA-CA-DB-CB-DC-D结论：此接线盒 A 点和 D 点连接在一起。○ A ○B○ C ○D四接头电路暗盒连接图用电路检测器检测另一个接线盒，将接线柱之间通断状态记录下来。里面是怎样连接的 连接1-21-31-42-32-43-4通路断路据检验结果推测接线盒内连接情况，把推测结果画在作业本上。 1 、用 2 节电池、 2 个电池盒、 1 个小灯泡、几根导线连接起来，组成一个电路，使小灯泡亮起来，看看谁的方法多。 2 、观察并思考不同的方法，效果有什么不同。小组活动原理：一节电池的电压是 1.5V ，两节电池串联起来的电压是 3V ，所以小灯泡会特别亮。两节电池并联起来，电压还是 1.5V ，所以小灯泡不太亮。 2 节电池串联2 节电池并联哪个小灯泡更亮点？小组活动 1 、用一节电池、一个电池盒、 2 个小灯泡、几根导线连接起来，组成一个电路，使 2 个小灯泡都能亮，看看谁的方法多，将电路图画在记录单上。 2 、观察并思考不同的方法，效果有什么不同。2 个小灯泡串联2 个小灯泡并联简单电路1 、串联电路 连接要点：在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极 . 实物图：电路图：五、串、并联电路SS1S2L1L2灯泡L1亮灯泡L2不亮实验结果灯泡 1灯泡 22 个小灯泡串联电路图灯泡1灯泡22 个小灯泡并联电路图2 个小灯泡串联2 个小灯泡并联你又发现了什么不同？一个电路是根据生活、工作的需要连接的，在这样的电路中会使用各种不同的连接方式和电器元件。拓展活动：谁的设计最有特色提供学生若干材料，以小组为单位自由设计电路，比一比谁的设计最有特色、最实用。
