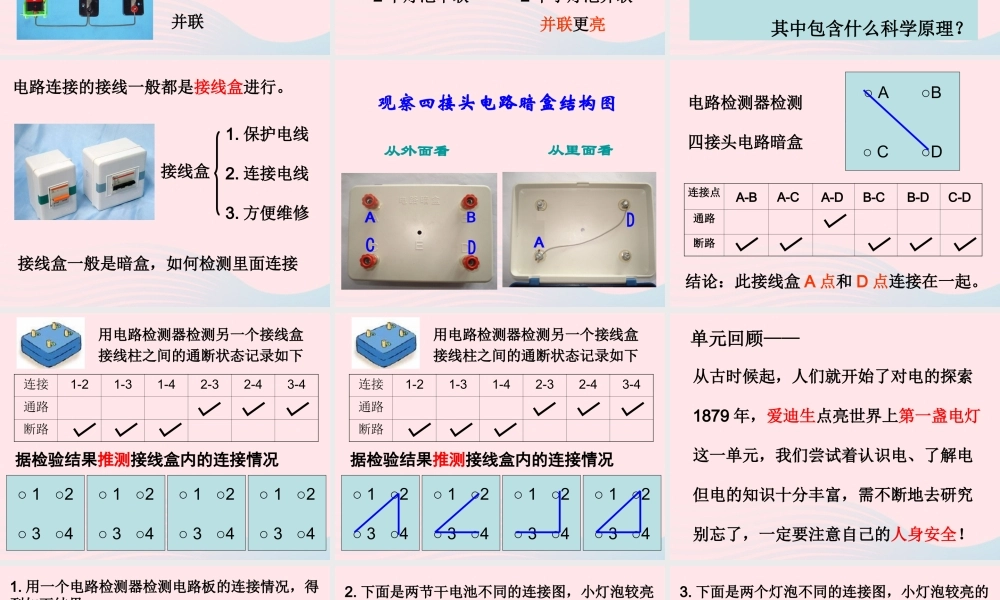

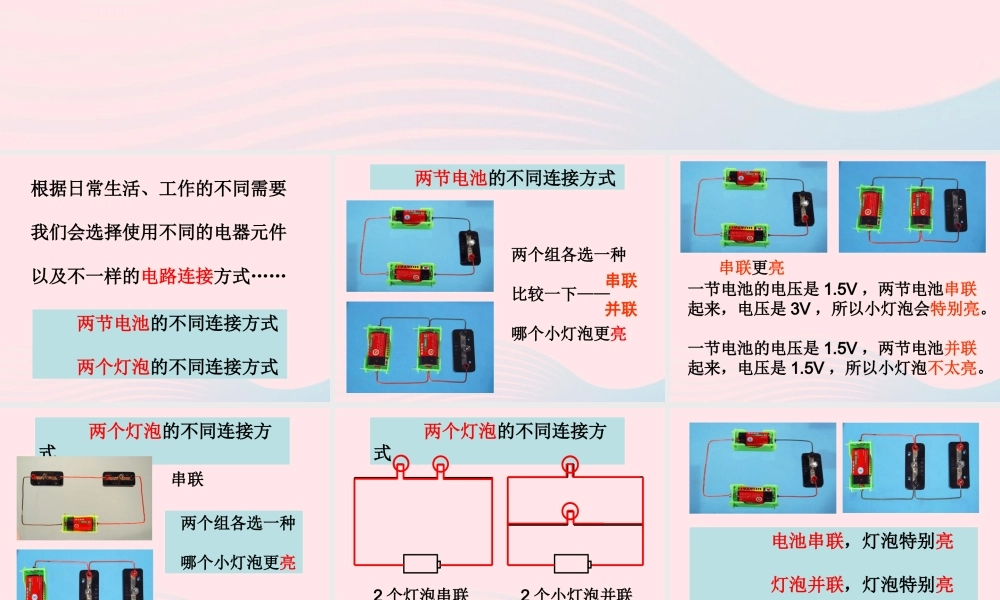

不一样的电路连接根据日常生活、工作的不同需要我们会选择使用不同的电器元件以及不一样的电路连接方式…… 两节电池的不同连接方式 两个灯泡的不同连接方式 两节电池的不同连接方式串联并联两个组各选一种比较一下——哪个小灯泡更亮一节电池的电压是 1.5V ，两节电池串联起来，电压是 3V ，所以小灯泡会特别亮。一节电池的电压是 1.5V ，两节电池并联起来，电压是 1.5V ，所以小灯泡不太亮。 串联更亮 两个灯泡的不同连接方式串联并联 两个组各选一种 哪个小灯泡更亮 两个灯泡的不同连接方式2 个灯泡串联2 个小灯泡并联并联更亮 电池串联，灯泡特别亮 灯泡并联，灯泡特别亮 其中包含什么科学原理？电路连接的接线一般都是接线盒进行。1. 保护电线2. 连接电线3. 方便维修接线盒接线盒一般是暗盒，如何检测里面连接从外面看观察四接头电路暗盒结构图从里面看电路检测器检测四接头电路暗盒连接点通路断路A-BA-CA-DB-CB-DC-D结论：此接线盒 A 点和 D 点连接在一起。○ A ○B○ C ○D用电路检测器检测另一个接线盒接线柱之间的通断状态记录如下连接1-21-31-42-32-43-4通路断路据检验结果推测接线盒内的连接情况○ 1 ○2○ 3 ○4○ 1 ○2○ 3 ○4○ 1 ○2○ 3 ○4○ 1 ○2○ 3 ○4用电路检测器检测另一个接线盒接线柱之间的通断状态记录如下连接1-21-31-42-32-43-4通路断路据检验结果推测接线盒内的连接情况○ 1 ○2○ 3 ○4○ 1 ○2○ 3 ○4○ 1 ○2○ 3 ○4○ 1 ○2○ 3 ○4从古时候起，人们就开始了对电的探索1879 年，爱迪生点亮世界上第一盏电灯这一单元，我们尝试着认识电、了解电但电的知识十分丰富，需不断地去研究别忘了，一定要注意自己的人身安全！单元回顾——1. 用一个电路检测器检测电路板的连接情况，得到如下结果：根据上图可知，电路板中的电路连接是（ ）A 2. 下面是两节干电池不同的连接图，小灯泡较亮的是（ ）A B A3. 下面是两个灯泡不同的连接图，小灯泡较亮的是（ ）A B B4. 电路连接一般有两种基本方法，它们分别是（ ）A 并联和串联 B 单联和双联5. 如果一个电路中有三节串联的 1.5V 干电池，那么这个电路的电压是（ ）A 6V B 1.5V C 4.5V D 3VA C
