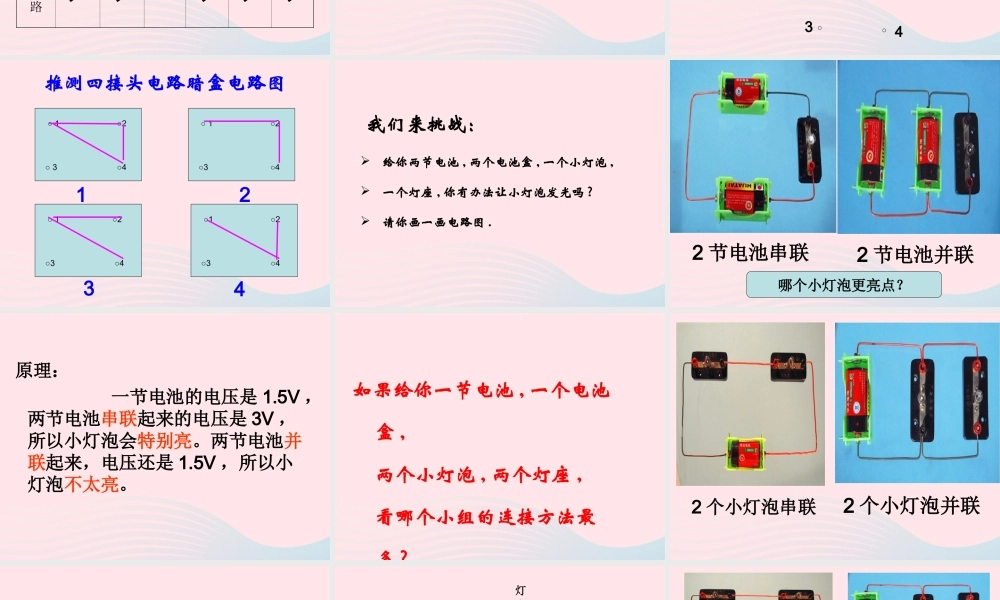

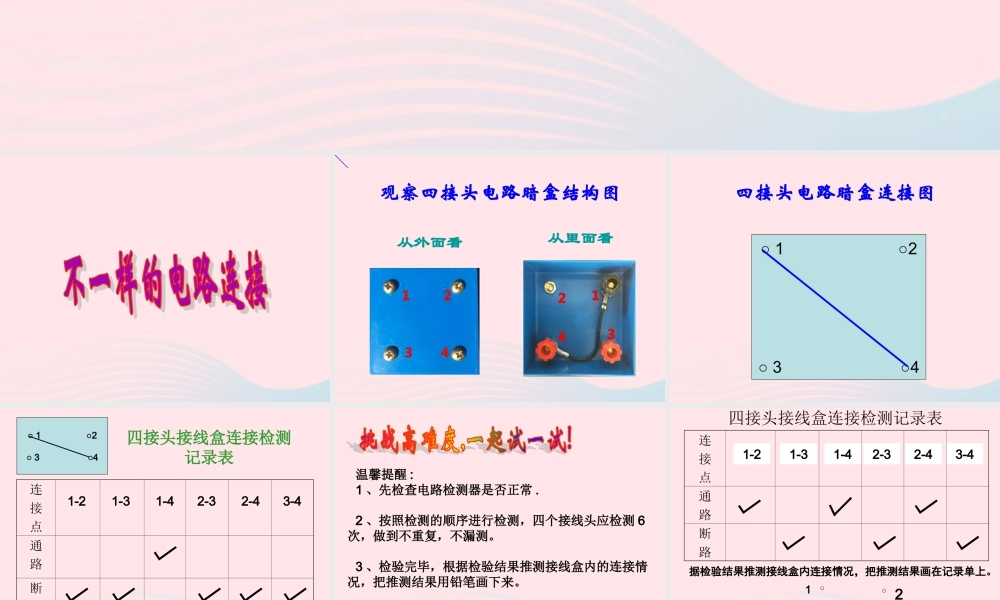

观察四接头电路暗盒结构图从外面看从里面看○ 1 ○2○ 3 ○4四接头电路暗盒连接图四接头接线盒连接检测记录表连接点通路断路1-21-31-42-32-43-4○ 1 ○2○ 3 ○4温馨提醒 :1 、先检查电路检测器是否正常 .2 、按照检测的顺序进行检测，四个接线头应检测 6次，做到不重复，不漏测。3 、检验完毕，根据检验结果推测接线盒内的连接情况，把推测结果用铅笔画下来。○○○○1324连接点通路断路四接头接线盒连接检测记录表1-21-31-42-32-43-4据检验结果推测接线盒内连接情况，把推测结果画在记录单上。 推测四接头电路暗盒电路图 ○ 1 ○2 ○3 ○4 ○1 ○2 ○3 ○4 ○ 1 ○2 ○3 ○4 ○ 1 ○2 ○ 3 ○41234我们来挑战：给你两节电池 , 两个电池盒 , 一个小灯泡 ,一个灯座 , 你有办法让小灯泡发光吗 ?请你画一画电路图 .2 节电池串联2 节电池并联哪个小灯泡更亮点？原理： 一节电池的电压是 1.5V ，两节电池串联起来的电压是 3V ，所以小灯泡会特别亮。两节电池并联起来，电压还是 1.5V ，所以小灯泡不太亮。 如果给你一节电池 , 一个电池盒 ,两个小灯泡 , 两个灯座 ,看哪个小组的连接方法最多 ?2 个小灯泡并联2 个小灯泡串联灯泡 1灯泡 22 个小灯泡串联2 个小灯泡并联灯泡1灯泡22 个小灯泡串联2 个小灯泡并联你又发现了什么不同？2 个小灯泡串联起来 , 电压 1.5V 被共享了 ,小灯泡会比较暗 , 并联起来 , 电压还是 1.5V,所以小灯泡还是比较亮。1 、一节电池的电压是 1.5V ，三节电池并联起来的电压是（ ）。 A 1.5V B 3V C 4.5V 2 、公路边上的路灯是用什么方式连接的？家里的电灯是用什么方式连接的？
