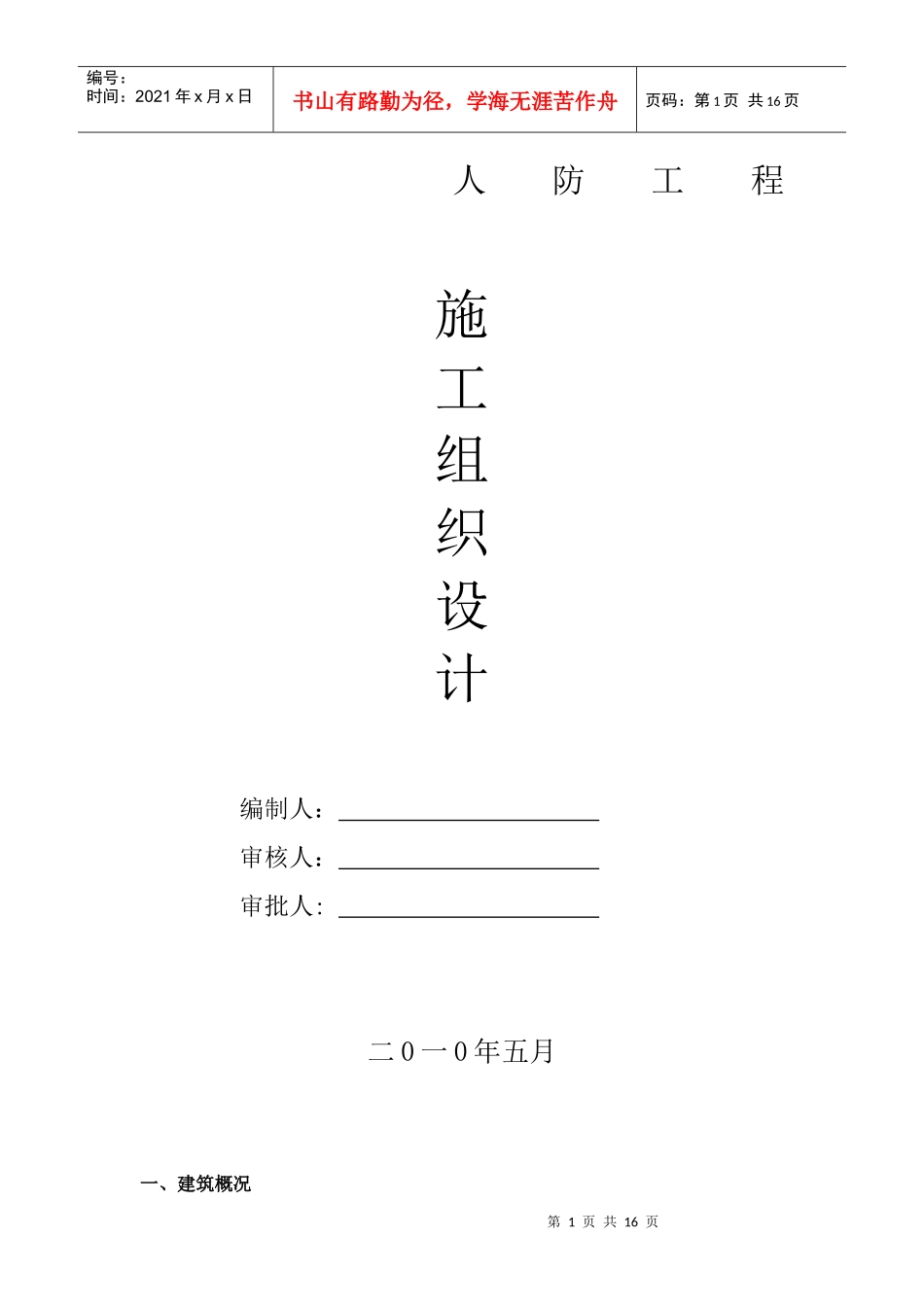

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页人防工程施工组织设计编制人：审核人：审批人:二0一0年五月一、建筑概况第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页建设单位：施工单位：设计单位：监理单位：工程名称：结构类型：建筑面积：抗震设防烈度：防核武器抗力等级：防常规武器抗力等级：战时用途：砼抗渗等级：平时用途：工程地点：本工程地下室人防工程按平战结合设计，战时功能为人防物资库。整个人防地下室由一个防护单元、四个抗爆单元、密闭通道、扩散室、进风竖井、集气室、进风机房、滤毒室、防毒通道、简易洗消间、扩散室、排风竖井组成。各单元、房间之间，各单元、房间与外界通道均设钢筋混凝土防护密闭门或密闭门。施工参考图集有国标FJ01-04(建筑),国标FG01-03（结构）。二、结构概况地下室底板及侧墙混凝土为结构自防水混凝土，抗渗等级S6，商品混凝土。钢筋有热扎HPB235级、HRB335级和HRB400级，钢筋连接方式：框架柱纵向钢筋连接采用电渣压力焊，框架梁水平受力钢筋及地下室底板和侧壁受力钢筋在加工场地制作采用闪光对焊接长，现场绑扎局部采用绑扎接头连接。地下室底板承台、梁采用砖胎膜，地下室止水带以上部位墙板模板采用胶板拼装，模板竖肋采用40×80mm的楞木。三、地下防水工程概况本工程地下室防水工程执行《地下室工程防水技术规范》和地方的有关规定，本工程防水等级Ⅱ级。地下室墙板做法详见图集02J301P23—7，顶板做法参见2005J314P6--1，防水砼的施工缝、穿墙管道、预留洞转角、坑槽、后浇带等部位和变形缝等地下工程薄弱环节应按《地下防水工程质量验收规范》GB50208处理。四、施工方案4.1地下室墙板模板地下室止水带以上部位墙板模板采用竹胶板拼装，模板竖肋采用40×80mm的楞木，横肋采用双根φ48钢管。竖肋间距600mm，横肋间距450mm。对拉螺栓间距：水平间距600mm，竖向间距450mm。对拉螺栓用直径12圆钢制成，对拉螺栓中部加焊止水片，止水片厚5mm，正方形，边长为80mm，止水片中部打眼，与对拉螺栓双面焊牢。模板及其支撑结构的材料、质量应符合规范规定及模板设计要求，模板及其支撑要有足够的强度、刚度和稳定性，并不致发生不允许的下沉和变形，模板的内侧面要平整，接缝要严密，不得漏浆。模板安装后要仔细检查各部位构件是否牢固，在浇筑混凝土过程中要随时检查，如发现变形、松动等现象，要第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页及时修整加固。现浇结构模板安装的允许偏差及检验方法如下：项目允许偏差（mm）检验方法轴线位置5钢尺检查底模上表面标高±5水准仪或拉线、钢尺检查截面内部尺寸基础±10钢尺检查柱、墙、梁+4，-5钢尺检查层高垂直度不大于5m6经纬仪或吊线、钢尺检查大于5m8经纬仪或吊线、钢尺检查相邻两板表面高低差2钢尺检查表面平整度52m靠尺和塞尺检查注：检查轴线位置时，应沿纵横两个方向量测，并取其中的较大值。4.2地下室钢筋本工程所用的钢筋有热扎HPB235级、HRB335级和HRB400级，进场要按规定进行原材料验收。每60T由同一规格型号、同一炉号钢筋组成为一验收批，对其铭牌标志及外观进行检查，并按规定要求进行取样作力学性能试验，必要时还需做其他专项检验。验收合格的钢筋严格按照同批号、同等级、同规格、品牌分类堆放并标识。堆放钢筋的场地要平整且底部要码放垫木，场地要有必要的排水措施，不得有积水现象，避免钢筋锈蚀或油污。钢筋在储存过程中不得损坏标识，以免误用。钢筋集中在现场钢筋加工场地统一下料加工制作，成品分类挂牌标识堆放，使用时用塔吊垂直运至工作面。HPB235级钢筋末端需做1800弯钩，其弯弧内直径D不应小于钢筋直径d的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍。HRB335级、HRB400级钢筋末端需做900弯钩时，弯弧内直径D不应小于钢筋直径d的4倍，弯钩的弯后平直部分长度必须符合设计要求。箍筋末端应做1350弯钩，其弯弧内直径不应小于箍筋直径的2.5倍，且不小于受力钢筋直径，箍筋弯后平直部分长度对框架梁柱不小...
