-高考物理二轮复习 实验题提分练课件3-人教版高三全册物理课件

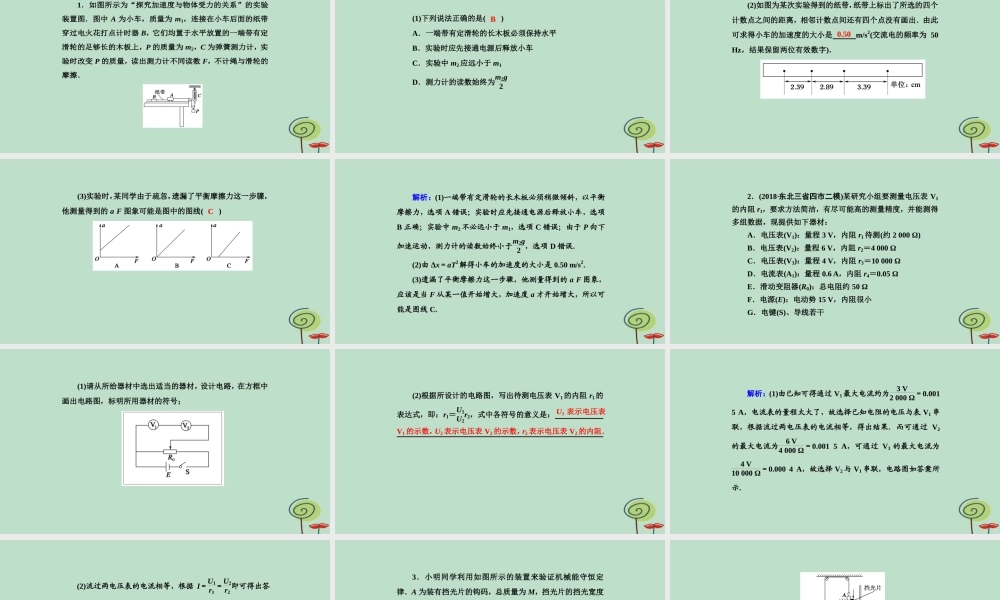

实验题提分练 31．如图所示为“探究加速度与物体受力的关系”的实验装置图．图中 A 为小车，质量为 m1，连接在小车后面的纸带穿过电火花打点计时器 B，它们均置于水平放置的一端带有定滑轮的足够长的木板上，P 的质量为 m2，C 为弹簧测力计，实验时改变 P 的质量，读出测力计不同读数 F，不计绳与滑轮的摩擦． (1)下列说法正确的是( ) A．一端带有定滑轮的长木板必须保持水平 B．实验时应先接通电源后释放小车 C．实验中 m2 应远小于 m1 D．测力计的读数始终为m2g2 B (2)如图为某次实验得到的纸带，纸带上标出了所选的四个计数点之间的距离，相邻计数点间还有四个点没有画出．由此可求得小车的加速度的大小是 m/s2(交流电的频率为 50 Hz，结果保留两位有效数字)． 0.50 (3)实验时，某同学由于疏忽，遗漏了平衡摩擦力这一步骤，他测量得到的 a F 图象可能是图中的图线( ) C 解析：(1)一端带有定滑轮的长木板必须稍微倾斜，以平衡摩擦力，选项 A 错误；实验时应先接通电源后释放小车，选项B 正确；实验中 m2 不必远小于 m1，选项 C 错误；由于 P 向下加速运动，测力计的读数始终小于m2g2 ，选项 D 错误． (2)由 Δx＝aT2 解得小车的加速度的大小是 0.50 m/s2. (3)遗漏了平衡摩擦力这一步骤，他测量得到的 a F 图象，应该是当 F 从某一值开始增大，加速度 a 才开始增大，所以可能是图线 C. 2．(2018·东北三省四市二模)某研究小组要测量电压表 V1的内阻 r1，要求方法简洁，有尽可能高的测量精度，并能测得多组数据，现提供如下器材： A．电压表(V1)：量程 3 V，内阻 r1 待测(约 2 000 Ω) B．电压表(V2)：量程 6 V，内阻 r2＝4 000 Ω C．电压表(V3)：量程 4 V，内阻 r3＝10 000 Ω D．电流表(A1)：量程 0.6 A，内阻 r4＝0.05 Ω E．滑动变阻器(R0)：总电阻约 50 Ω F．电源(E)：电动势 15 V，内阻很小 G．电键(S)、导线若干 (1)请从所给器材中选出适当的器材，设计电路，在方框中画出电路图，标明所用器材的符号； (2)根据所设计的电路图，写出待测电压表 V1 的内阻 r1的表达式，即：r1＝U1U2r2，式中各符号的意义是： U1 表示电压表V1 的示数，U2 表示电压表 V2 的示数，r2 表示电压表 V2 的内阻． 解析：(1)由已知可得通过 V1 最大电流约为3 V2 000 Ω＝0.001 5 A，电流表的量程太大了，故选择已知电阻的电压与表 V1 串...
