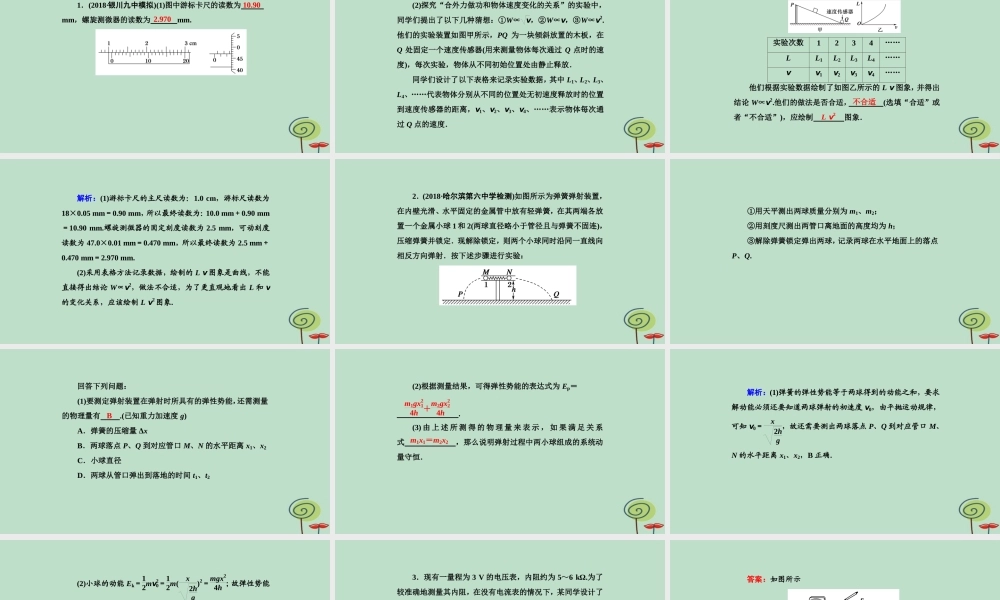

实验题提分练 51．(2018·银川九中模拟)(1)图中游标卡尺的读数为 mm，螺旋测微器的读数为 mm. 10.90 2.970 (2)探究“合外力做功和物体速度变化的关系”的实验中，同学们提出了以下几种猜想：①W∝ v，②W∝v，③W∝v2.他们的实验装置如图甲所示，PQ 为一块倾斜放置的木板，在Q 处固定一个速度传感器(用来测量物体每次通过 Q 点时的速度)，每次实验，物体从不同初始位置处由静止释放． 同学们设计了以下表格来记录实验数据，其中 L1、L2、L3、L4、……代表物体分别从不同的位置处无初速度释放时的位置到速度传感器的距离，v1、v2、v3、v4、……表示物体每次通过 Q 点的速度． 实验次数 1 2 3 4 …… L L1 L2 L3 L4 …… v v1 v2 v3 v4 …… 他们根据实验数据绘制了如图乙所示的 L v图象，并得出结论 W∝v2.他们的做法是否合适， (选填“合适”或者“不合适”)，应绘制 图象． 不合适 L v2 解析：(1)游标卡尺的主尺读数为：1.0 cm，游标尺读数为18×0.05 mm＝0.90 mm，所以最终读数为：10.0 mm＋0.90 mm＝10.90 mm.螺旋测微器的固定刻度读数为 2.5 mm，可动刻度读数为 47.0×0.01 mm＝0.470 mm，所以最终读数为 2.5 mm＋0.470 mm＝2.970 mm. (2)采用表格方法记录数据，绘制的 L v 图象是曲线，不能直接得出结论 W∝v2，做法不合适，为了更直观地看出 L 和 v的变化关系，应该绘制 L v2 图象． 2．(2018·哈尔滨第六中学检测)如图所示为弹簧弹射装置，在内壁光滑、水平固定的金属管中放有轻弹簧，在其两端各放置一个金属小球 1 和 2(两球直径略小于管径且与弹簧不固连)，压缩弹簧并锁定．现解除锁定，则两个小球同时沿同一直线向相反方向弹射．按下述步骤进行实验： ①用天平测出两球质量分别为 m1、m2； ②用刻度尺测出两管口离地面的高度均为 h； ③解除弹簧锁定弹出两球，记录两球在水平地面上的落点P、Q. 回答下列问题： (1)要测定弹射装置在弹射时所具有的弹性势能，还需测量的物理量有 .(已知重力加速度 g) A．弹簧的压缩量 Δx B．两球落点 P、Q 到对应管口 M、N 的水平距离 x1、x2 C．小球直径 D．两球从管口弹出到落地的时间 t1、t2 B (2)根据测量结果，可得弹性势能的表达式为 Ep＝ . (3) 由 上 述 所 测 得 的 物 理 量 来 表 示 ， 如 果 满 足 关 系式 ，那么说明弹射过程中两小球组成的系统动量守恒． m1gx21...
